12FR60

Diodo Rectificador de Potencia de Silicio - 12A 600V - Montaje con Tornillo (Polaridad Ánodo al Tornillo) - Encapsulado DO-4 (DO-203AA)

Este componente es un diodo rectificador de potencia de silicio, diseñado para aplicaciones que requieren la conversión y control de corrientes altas en entornos industriales robustos. Su principal característica distintiva es el encapsulado metálico DO-4 (también conocido como DO-203AA), que está presurizado para asegurar una hermeticidad que protege el semiconductor de la humedad y contaminantes, garantizando una larga vida útil y una operación confiable en condiciones adversas. La polaridad ánodo al tornillo significa que la terminal roscada (que sirve para el montaje mecánico y la disipación de calor) es el ánodo (+), mientras que el cátodo (-) es una terminal flexible (de cable) aislada. Está optimizado para operación en rectificación de media frecuencia y para manejar altas corrientes de surge (sobrecorrientes transitorias).

Tipo: Diodo Rectificador de Silicio de Uso General (Standard Recovery).

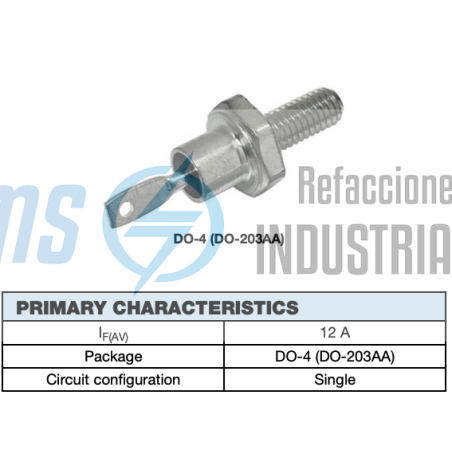

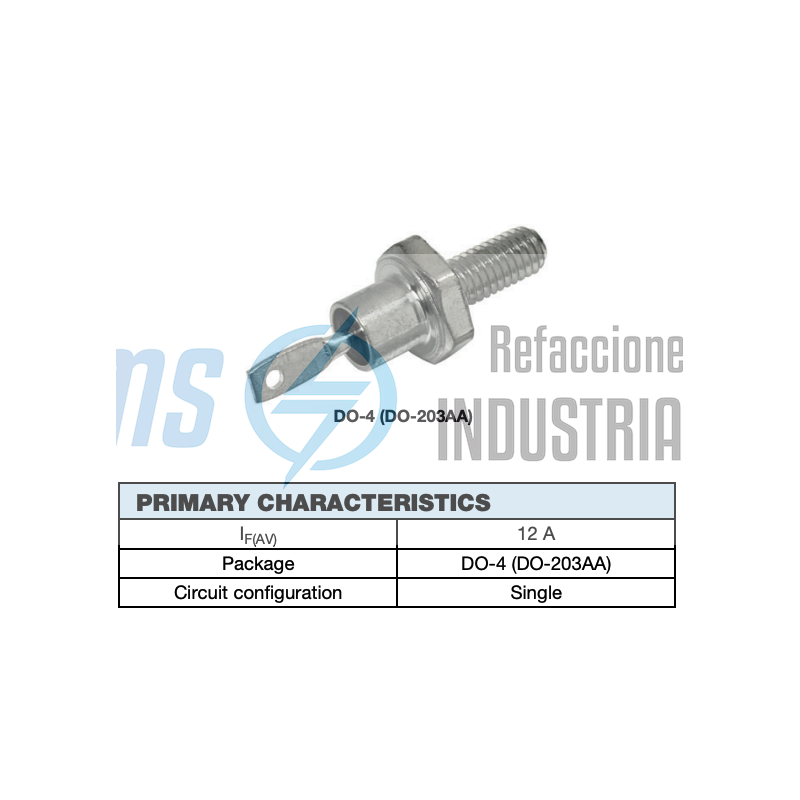

Encapsulado: DO-4 / DO-203AA. Cápsula metálica hermética con terminal de montaje roscada.

Polaridad: Ánodo al Tornillo. La base roscada es el terminal del Ánodo (+).

Corriente Promedio Rectificada (IF(AV)): 12 Amperios.

Voltaje Inverso Repetitivo Máximo (VRRM): 600 Voltios.

Corriente Directa de Surge (IFSM): Alta (típicamente >200A en un semiciclo de 8.3ms), lo que le permite soportar picos de corriente transitorios, como los que se producen al encender equipos.

Caída de Voltaje Directo (VF): Baja (aproximadamente 0.95V - 1.1V a la corriente nominal), minimizando las pérdidas por potencia y el calor generado durante la conducción.

Corriente Inversa (IR): Muy baja (en el orden de microamperios).

Tiempo de Recuperación Inversa (trr): Estándar (usualmente en el rango de los microsegundos, µs). No es un diodo rápido, por lo que está diseñado para aplicaciones de línea (50/60 Hz) o media frecuencia.

Temperatura de Operación de la Unión (Tj): -65°C a +175°C (rango típico).

Rectificación de Puente Completo en fuentes de alimentación industriales y equipos de soldadura.

Bancos de Baterías y sistemas de carga.

Control de Motores CC y excitación de campos.

Equipos de Electrólisis y aplicaciones electroquímicas.

Suppresión de Arco en contactores y relés de potencia.

Como diodo de polarización libre (freewheeling) en aplicaciones de baja frecuencia.
