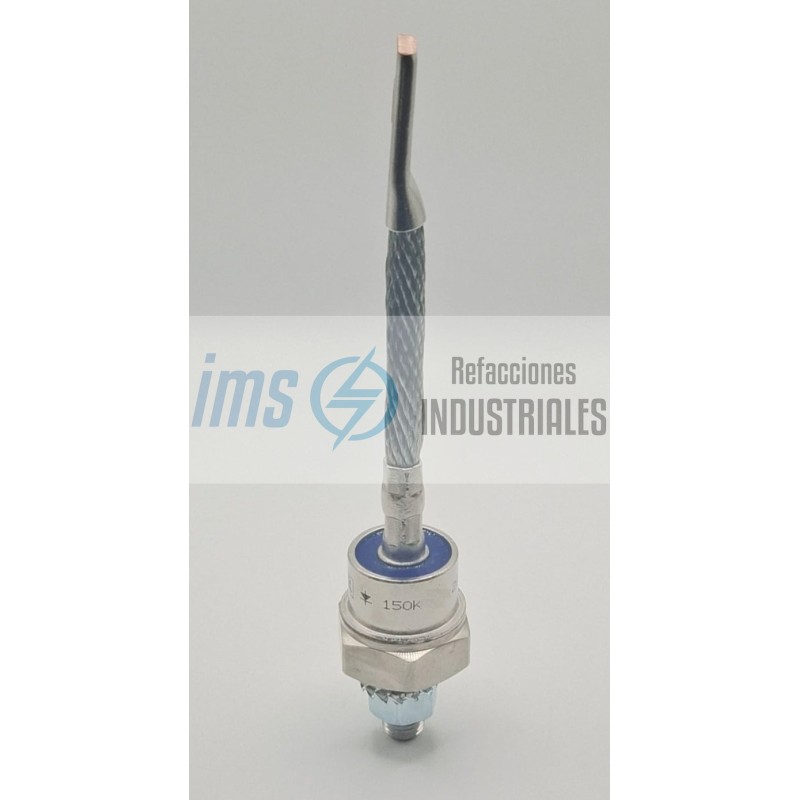

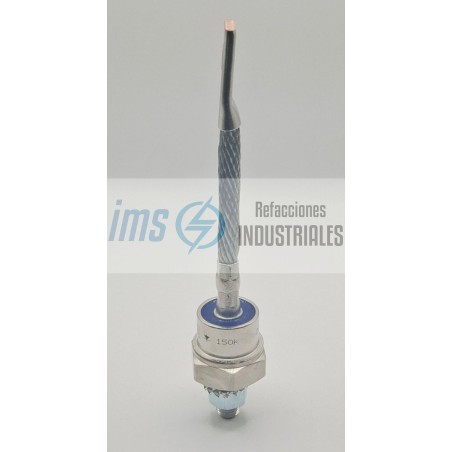

150K120

El 150K120 es un diodo rectificador de potencia estándar con montaje de tornillo (Stud Mount), diseñado originalmente por la firma norteamericana International Rectifier (IR) (cuya división de alta potencia forma parte del catálogo global de Vishay Intertechnology).

A diferencia de los diodos de la serie que llevan una letra R, este modelo cuenta con la polaridad estándar convencional (la base roscada es el polo positivo). Su robusto diseño mecánico de cobre está pensado para atornillarse rígidamente sobre un disipador de calor de aluminio, gestionando flujos masivos de energía en sistemas de rectificación industrial.

1. Parámetros Eléctricos y Límites de Potencia

Las especificaciones de su pastilla interna de silicio puro determinan su alta capacidad de conducción:

Corriente Directa Nominal Promedio (Ifav): 150 Amperios (A) continuos bajo una temperatura de chasis controlada. Es un dispositivo de grado industrial pesado capaz de gestionar flujos de corriente masivos de forma ininterrumpida.

Voltaje Inverso de Pico Repetitivo (Vrrm): 1200 Voltios (V). El identificador 120 en la nomenclatura especifica este rango de tensión. Esto le otorga un excelente margen de aislamiento para operar de forma segura en líneas trifásicas comunes (como redes de 220V, 380V y hasta 440V CA), soportando picos y disturbios transitorios del suministro sin sufrir rupturas de silicio.

Corriente de Sobrecarga Transitoria (Ifsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 3,000 Amperios durante fracciones de segundo (un ciclo de 60 Hz), dándole tiempo de actuar a los fusibles de acción rápida antes de que el diodo se destruya.

2. Polaridad Estándar (Configuración de Ánodo y Cátodo)

Es muy importante verificar la polaridad exacta de este componente antes de conectarlo, ya que la nomenclatura de International Rectifier define el sentido de la corriente según el formato físico del chasis:

Modelo Estándar (150K120): La base roscada (el tornillo de cobre) funciona comercialmente como el Ánodo (Positivo), mientras que el cable grueso flexible superior es el Cátodo (Negativo). La corriente eléctrica fluye desde el tornillo hacia el cable.

Modelo Inverso (150KR120): Si tu placa o puente requiriera la versión con R, las funciones se invierten (el tornillo pasa a ser el Cátodo y el cable el Ánodo).

En el armado de puentes rectificadores (monofásicos o trifásicos), se combinan tres diodos estándar con tres diodos inversos para poder atornillarlos a un mismo bloque de aluminio sin provocar cortocircuitos entre las fases de entrada de Corriente Alterna.

3. Características de Construcción Mecánica

El componente cuenta con el encapsulado clásico industrial para alta potencia (DO-205AA / DO-8):

Perno Roscado de Cobre Sólido: La sección inferior cuenta con una rosca robusta (paso estándar de 1/2 pulgada - 20 UNF). Al ser de cobre puro, garantiza la menor resistencia eléctrica y térmica posible para transferir el calor interno hacia el exterior de forma masiva.

Terminal Flexible Trenzada: Incorpora un cable de cobre trenzado de gran calibre que termina en un ojo metálico para atornillarse a las barras de distribución o cables de fuerza de la máquina. Esta flexibilidad evita que las vibraciones mecánicas del taller fracturen la unión interna de silicio.

Cuerpo de Cerámica Hermética: La unión de silicio se encuentra encapsulada bajo una cubierta cerámica soldada de alta resistencia, proporcionando una total hermeticidad contra la humedad del ambiente, el polvo metálico y los aceites de planta.

Debido a su capacidad combinada de 150A y su aislamiento de 1200V, el diodo IR 150K120 se despliega en:

Puentes Rectificadores Trifásicos Industriales: Conversión de corriente alterna a corriente directa en fuentes de alimentación pesadas para plantas de galvanoplastia, electrólisis y anodizado de metales.

Máquinas de Soldar Eléctricas de Ciclo Pesado: Rectificación de la corriente de salida en soldadoras de arco industriales para lograr un arco de soldadura suave y constante.

Cargadores de Baterías de Alta Capacidad: Rectificación de potencia en sistemas de carga para bancos de baterías de montacargas eléctricos y sistemas UPS masivos.

Diodos de Carrera Libre (Free-Wheeling Diodes): Protección contra picos de voltaje inducidos por el apagado de bobinas inductivas masivas, como electroimanes de grúas de chatarra o embragues magnéticos gigantes.

Etapa Frontal de Variadores de Frecuencia (VFD): Rectificación fija de las líneas de alimentación comerciales para alimentar el banco de capacitores del bus de CD en inversores medianos.
