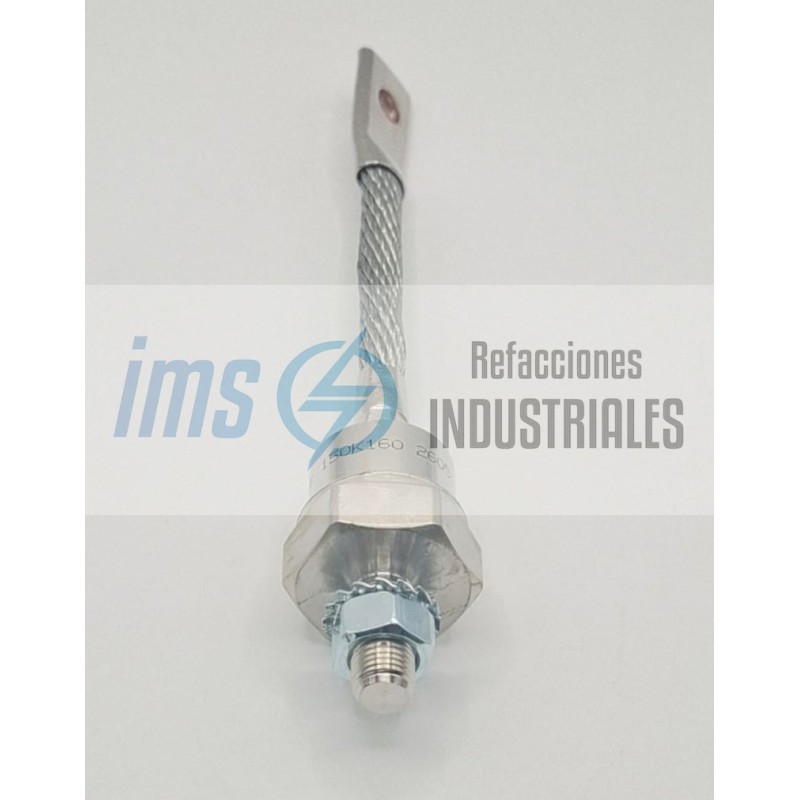

150K160

El 150K160 es un diodo rectificador de potencia estándar con montaje de tornillo (Stud Mount), diseñado originalmente por la firma norteamericana International Rectifier (IR) (cuya división de potencia pesada fue posteriormente absorbida por Vishay Intertechnology).

Este componente electrónico de estado sólido funciona como una válvula de retención eléctrica unidireccional: permite el paso libre de la corriente en sentido directo y lo bloquea por completo en sentido inverso. Su robusto diseño mecánico con base roscada de cobre está pensado para atornillarse firmemente sobre un disipador de calor de aluminio, lo que le permite gestionar niveles de energía masivos en sistemas de rectificación industrial.

1. Parámetros Eléctricos y Límites de Potencia

Las especificaciones grabadas en su chasis definen la máxima capacidad de conducción del diodo:

Voltaje Inverso de Pico Repetitivo (Vrrm): 1600 Voltios (V). El identificador 160 en la nomenclatura especifica este rango de tensión. Esto le otorga un margen de aislamiento dieléctrico extremadamente alto, ideal para operar de forma segura en líneas trifásicas pesadas de 440V, 480V y hasta 690V CA, tolerando picos transitorios y ruido de la red eléctrica sin sufrir rupturas de silicio.

Corriente de Sobrecarga Transitoria (Ifsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 3,000 Amperios durante fracciones de segundo (un ciclo de 60 Hz), dándole tiempo de actuar a los fusibles de protección antes de que el diodo se destruya.

2. Polaridad Comercial (Configuración de Ánodo y Cátodo)

En esta serie de International Rectifier, la polaridad estándar se define de la siguiente manera:

Modelo Estándar (150K160): La base roscada (el tornillo de cobre) funciona comercialmente como el Ánodo (positivo), mientras que el cable grueso flexible superior es el Cátodo (negativo). La corriente fluye desde el tornillo hacia el cable.

Modelo de Polaridad Inversa (150KR160): Si encuentras la letra R en la nomenclatura, las polaridades se invierten de fábrica. El tornillo pasa a ser el Cátodo y el cable superior el Ánodo. Esta variante es indispensable para armar puentes rectificadores completos utilizando un mismo disipador de aluminio compartido.

3. Características de Construcción Mecánica (Stud Mount)

Perno Roscado de Cobre Sólido: La sección inferior cuenta con una rosca robusta (típicamente de un paso de 1/2 pulgada - 20 UNF). Al ser de cobre puro, ofrece la menor resistencia eléctrica y térmica posible para transferir el calor interno hacia el exterior de forma masiva.

Terminal Flexible Trenzada: Incorpora un cable de cobre trenzado de gran calibre que termina en un ojo metálico para atornillarse a las barras de distribución o cables de fuerza de la máquina. Esta flexibilidad evita que las vibraciones mecánicas de la planta fracturen la pastilla interna de silicio.

Cuerpo de Cerámica Hermética: La unión de silicio se encuentra encapsulada bajo una cubierta cerámica soldada al vidrio, lo que proporciona una total hermeticidad contra la humedad del ambiente, el polvo metálico y los aceites industriales de taller.

Debido a su capacidad de 150A y 1600V, el diodo IR 150K160 se despliega de manera continua en:

Puentes Rectificadores Trifásicos Industriales: Conversión de corriente alterna a corriente directa en fuentes de alimentación pesadas para plantas galvánicas (electrólisis y anodizado de metales).

Máquinas de Soldar Eléctricas de Ciclo Pesado: Rectificación de la corriente de salida en soldadoras de arco industriales para lograr un arco de soldadura suave y constante.

Cargadores de Baterías de Alta Capacidad: Rectificación de potencia en sistemas de carga para bancos de baterías de montacargas eléctricos y sistemas UPS masivos.

Diodos de Carrera Libre (Free-Wheeling Diodes): Protección contra picos de voltaje inducidos por el apagado de bobinas inductivas masivas, como electroimanes de grúas de chatarra o embragues magnéticos gigantes.

Etapa Frontal de Variadores de Frecuencia (VFD): Rectificación fija de las líneas de alimentación comerciales para alimentar el banco de capacitores del bus de CD en inversores medianos.
