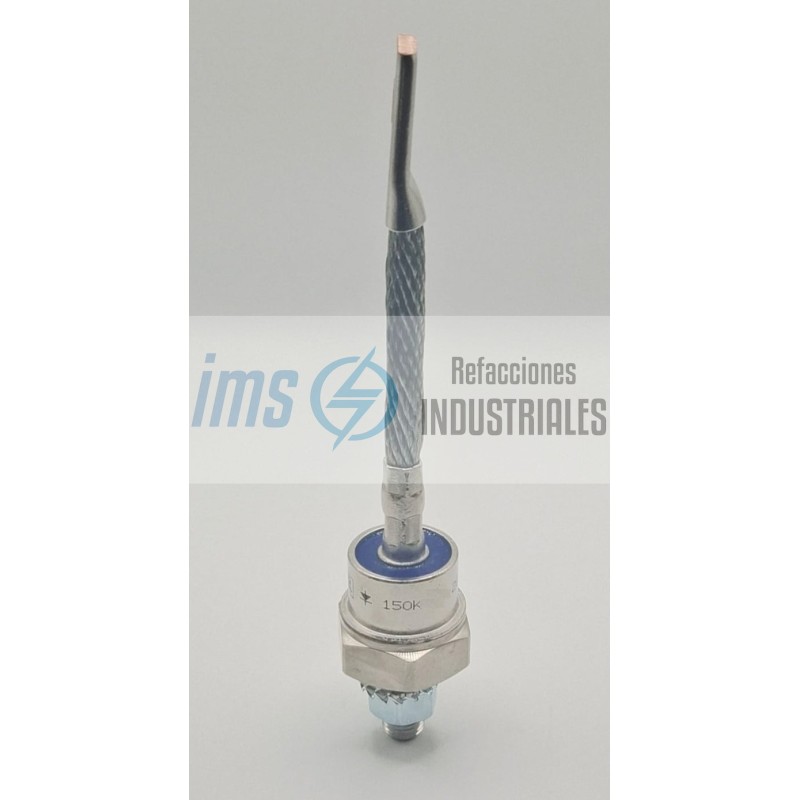

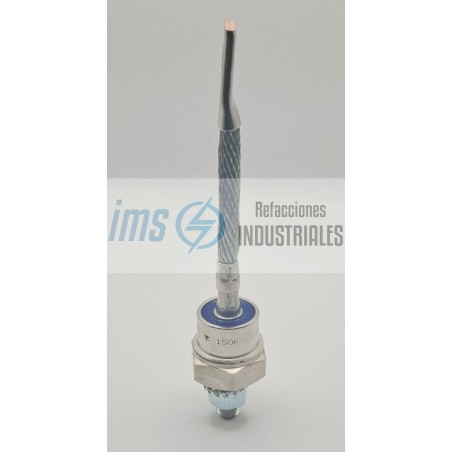

150K60A

El 150K60A es un diodo rectificador de potencia estándar con montaje de tornillo (Stud Mount), diseñado originalmente por la firma norteamericana International Rectifier (IR) (cuya división de potencia pesada forma parte del catálogo global de Vishay Intertechnology).

A diferencia de los modelos que llevan una letra R en su nomenclatura, este componente cuenta con la polaridad estándar convencional (la base roscada es el polo positivo). Su robusto diseño mecánico de cobre puro está pensado para atornillarse rígidamente sobre un disipador de calor de aluminio, gestionando flujos masivos de energía en sistemas de rectificación industrial.

1. Parámetros Eléctricos y Límites de Potencia

Las especificaciones de su pastilla interna de silicio determinan su capacidad de conducción y aislamiento:

Corriente Directa Nominal Promedio (Ifav): 150 Amperios (A) continuos bajo una temperatura de chasis controlada. Es un dispositivo de grado industrial pesado capaz de gestionar flujos de corriente masivos de forma ininterrumpida.

Voltaje Inverso de Pico Repetitivo (Vrrm): 600 Voltios (V). El identificador 60 especifica este rango de tensión. Esto le otorga un excelente margen de aislamiento para operar de forma segura en líneas comerciales monofásicas y trifásicas comunes (como redes de 220V, 380V y hasta 440V CA), soportando picos y disturbios transitorios del suministro sin sufrir rupturas de silicio.

Corriente de Sobrecarga Transitoria (Ifsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 3,000 Amperios durante fracciones de segundo (un ciclo de 60 Hz), dándole tiempo de actuar a los fusibles de acción rápida de la máquina antes de que el diodo se destruya.

2. Polaridad Estándar (Configuración de Ánodo y Cátodo)

Es muy importante verificar la polaridad exacta de este componente antes de conectarlo en el circuito, ya que determina la dirección del flujo de la corriente:

Modelo Estándar (150K60A): La base roscada (el tornillo de cobre) funciona comercialmente como el Ánodo (Positivo), mientras que el cable grueso flexible superior es el Cátodo (Negativo). La corriente eléctrica fluye desde el tornillo hacia el cable.

Modelo Inverso (150KR60A): En la versión con R, las funciones se invierten (el tornillo pasa a ser el Cátodo y el cable el Ánodo).

En el armado de puentes rectificadores (monofásicos o trifásicos), se combinan tres diodos estándar con tres diodos inversos para poder atornillarlos a un mismo bloque de aluminio sin provocar cortocircuitos entre las fases de entrada de Corriente Alterna.

3. Características de Construcción Mecánica (Sufijo A)

El sufijo A al final del código indica una revisión de diseño u optimización en el encapsulado estándar de International Rectifier (DO-205AA / DO-8):

Perno Roscado de Cobre Sólido: La sección inferior cuenta con una rosca robusta (paso estándar de 1/2 pulgada - 20 UNF). Al ser de cobre puro, garantiza la menor resistencia eléctrica y térmica posible para transferir el calor interno hacia el exterior de forma masiva.

Terminal Flexible Trenzada: Incorpora un cable de cobre trenzado de gran calibre que termina en un ojo metálico para atornillarse a las barras de distribución de la máquina. Esta flexibilidad evita que las vibraciones mecánicas del taller fracturen la unión interna de silicio.

Cuerpo de Cerámica Hermética: La unión de silicio se encuentra encapsulada bajo una cubierta cerámica soldada de alta resistencia, proporcionando una total hermeticidad contra la humedad del ambiente, el polvo metálico y los aceites de planta.

Debido a su capacidad de 150A y su optimización para 600V, el diodo IR 150K60A se despliega en:

Fuentes de Poder e Inversores Industriales: Rectificación frontal en sistemas de automatización donde se requiere transformar corriente alterna en directa de forma masiva.

Cargadores de Baterías de Alta Capacidad: Rectificación de potencia en sistemas de carga para bancos de baterías de montacargas elé

Máquinas de Soldar Eléctricas de Ciclo Pesado: Rectificación de la corriente de salida en soldadoras de arco industriales para lograr un arco de soldadura suave y constante.

Diodos de Carrera Libre (Free-Wheeling Diodes): Protección contra picos de voltaje inducidos por el apagado de bobinas inductivas masivas, como electroimanes de grúas de chatarra o embragues magnéticos gigantes.
