SKR130/04

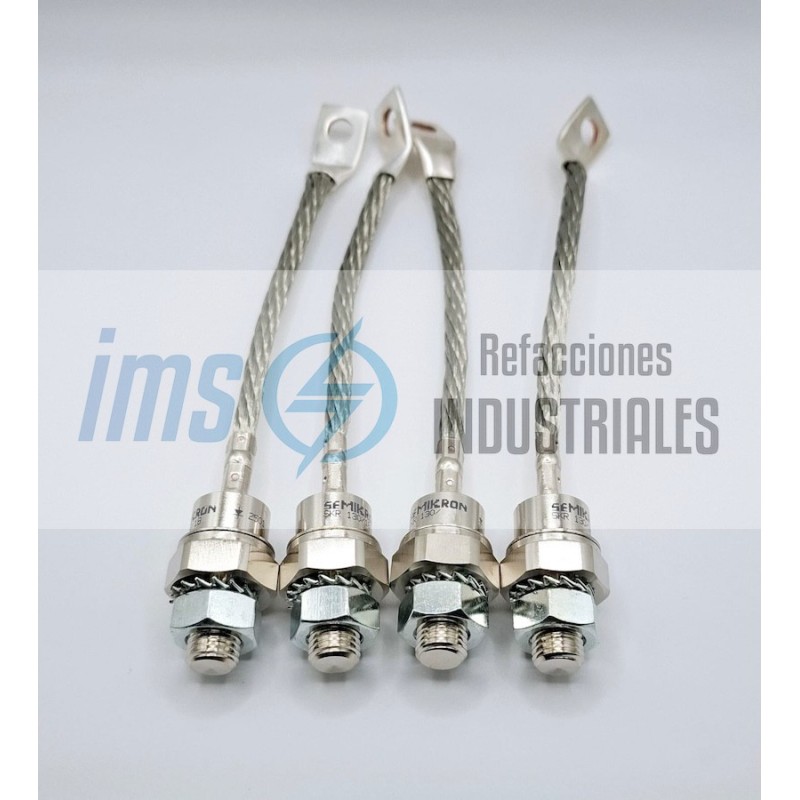

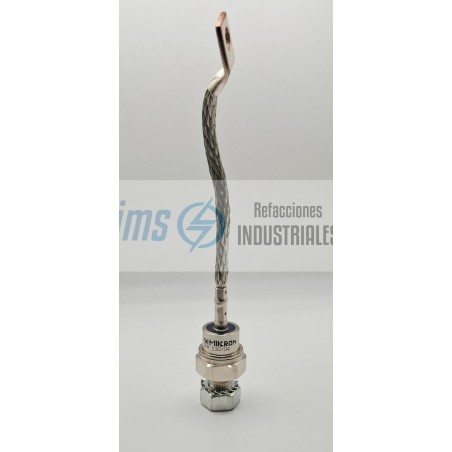

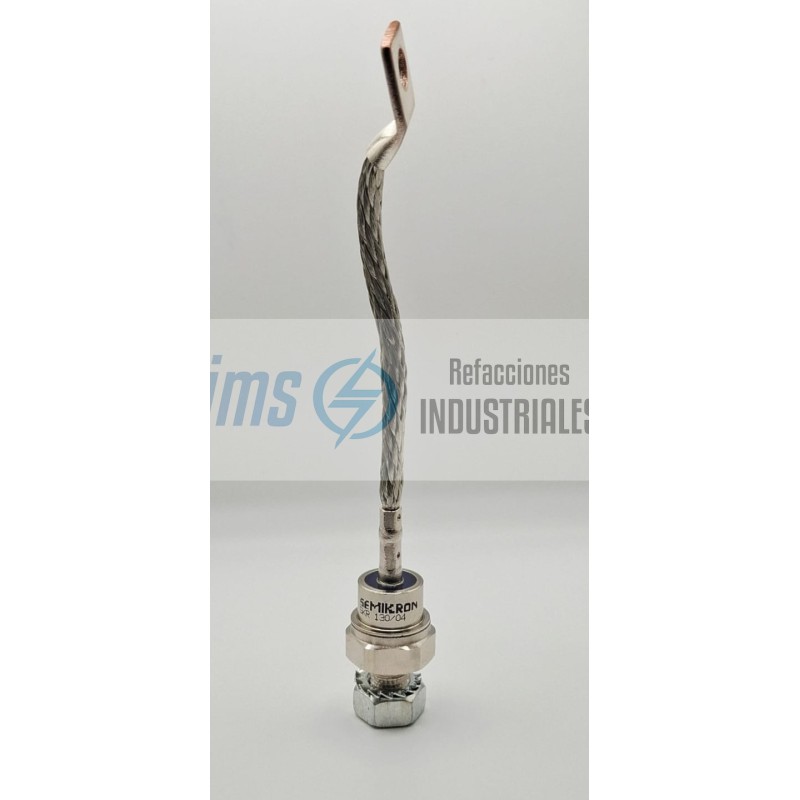

El SKR 130/04E de Semikron es un diodo de potencia de tipo tornillo (stud version) diseñado para aplicaciones industriales de rectificación

Es un diodo de rectificación estándar con cátodo en el tornillo. Su diseño metálico hermético garantiza una alta fiabilidad en entornos agresivos.

Tipo de montaje: Tornillo (Stud Mount).

Polaridad: Cátodo en el tornillo.

Construcción: Cápsula metálica con aislante cerámico y terminal de cable flexible.

Tensión Repetitiva de Pico Inversa VRRM: 400V

Corriente Nominal Directa IFAV: 130A (a Tc=100°C)

Corriente de Sobretensión (Surge),IFSM: 2500A (10ms a 25°C)

Valor de Fusión (i2t): 31250 A2s

Tensión Directa (Caída de tensión) VF: 1.50V (máx. a 400A)

Corriente Inversa de Pico IRRM: 15 mA (a VRRM)

El diseño mecánico es estándar para la serie de 130A de Semikron, facilitando su instalación en placas de cobre o disipadores de calor perforados.

Rosca: M12 (métrica 12).

Terminal de Cátodo: Cable flexible trenzado con terminal de ojo para tornillo.

Cuerpo: Hexágono de 27 mm para facilitar el apriete.

Debido a su robustez mecánica y eléctrica, se utiliza comúnmente en:

Rectificadores para soldadura: Máquinas de soldar de CC.

Cargadores de baterías industriales: Sistemas de tracción y montacargas.

Fuentes de alimentación de CC: Para motores de corriente continua.

Diodos de libre circulación (Free-wheeling): Protección en circuitos inductivos de alta potencia.
