BN030B933H60

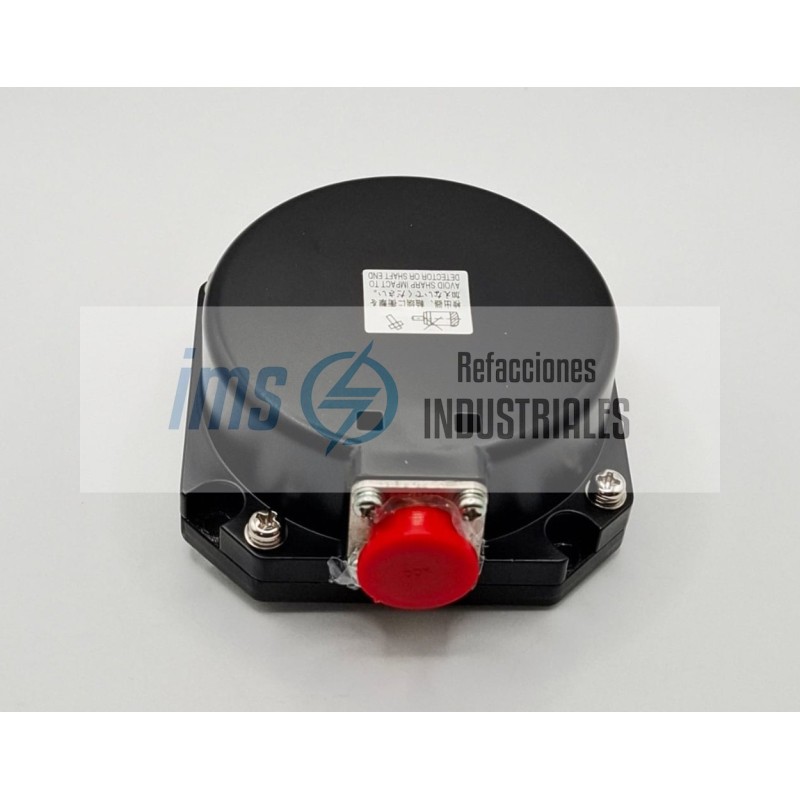

El BN030B933H60 es un codificador rotativo (encoder) absoluto de alta resolución para servomotores, diseñado y fabricado bajo estrictos estándares de precisión en Japón por Mitsubishi Electric.

1. Desglose Estricto de Parámetros Técnicos y Lógicos

Cada sección de la referencia grabada en la etiqueta de fábrica determina las variables físicas y electrónicas que gobiernan el lazo cerrado:

BN030B933H60 (Modelo Específico de Refacción): Identifica el código de plano de ingeniería original de Mitsubishi para el ensamble del encoder. Define el tipo de eje hueco (Hollow Shaft) para acoplamiento directo al eje del motor, la configuración del sensor óptico y el firmware interno de comunicación.

Tecnología de Lectura Absoluta de Alta Resolución: A diferencia de los encoders incrementales comunes que pierden sus coordenadas al apagar la máquina, este modelo registra la posición absoluta. Utiliza un protocolo de comunicación serie digital multiplexada propiedad de Mitsubishi. El servoamplificador lee la posición real en cuanto se energiza el tablero principal, eliminando la necesidad de realizar molestas secuencias físicas de Home (búsqueda de origen).

Alimentación y Sensor Térmico Integrado: Trabaja nativamente con un voltaje de 5 V CD suministrado directamente por el variador a través del cable de señal. Aloja además un lazo con un termistor interno encargado de monitorear la temperatura interna de los imanes y devanados del servomotor para alertar sobre hotspots destructivos antes de que el motor sufra una avería irreversible.

2. Mapa Eléctrico de Conexión del Arnés (Pinout Típico de 10 Pines)

El conector integrado o el mazo de cables del BN030B933H60 se organiza separando rigurosamente las líneas de datos digitales de las de alimentación balanceada para mitigar el ruido electromagnético. Las conexiones hacia el conector rápido de tipo aviación del motor o hacia el bloque del servoamplificador suelen seguir esta distribución estándar de Mitsubishi:

Pines P5 (+5V CC) y LG (0V / Común): Par de hilos encargados de suministrar la energía limpia de 5V al silicio del encoder.

Pines MR (Data +) y MRR (Data -): El canal crítico de comunicación. Par trenzado diferencial que transporta las tramas de datos digitales con la información de posición hacia el servoamplificador.

Pines BAT (+) y BATERÍA (-): Entrada auxiliar de voltaje procedente de la batería de respaldo instalada en el chasis del servoamplificador, encargada de mantener viva la memoria del contador multivuelta cuando la máquina está totalmente apagada.

Pines de Protección Térmica (OHM / T): Hilos encargados de transmitir el estatus del termistor de temperatura.

Malla Desnuda / Shield: Blindaje metálico exterior que debe ir sólidamente unido a la carcasa del conector y a la tierra física del variador para disipar interferencias parásitas.

Este sofisticado dispositivo optoelectrónico no es un sensor incremental genérico ni un tacómetro ordinario; es una unidad de instrumentación dedicada de lazo cerrado. Su función exclusiva en la planta es ir montado directamente en la culata trasera de servomotores Mitsubishi (como las series clásicas HC-SF, HC-RF o HC-RFS de los sistemas de accionamiento MELSERVO). Se encarga de rastrear la posición angular exacta del rotor en tiempo real, comunicándose de forma bidireccional mediante un bus de datos serie de alta velocidad con el servoamplificador (MR-J2S o MR-J3) para garantizar un control cinemático absoluto y una repetibilidad milimétrica en máquinas CNC y robótica industrial.
