7MBP100KB060

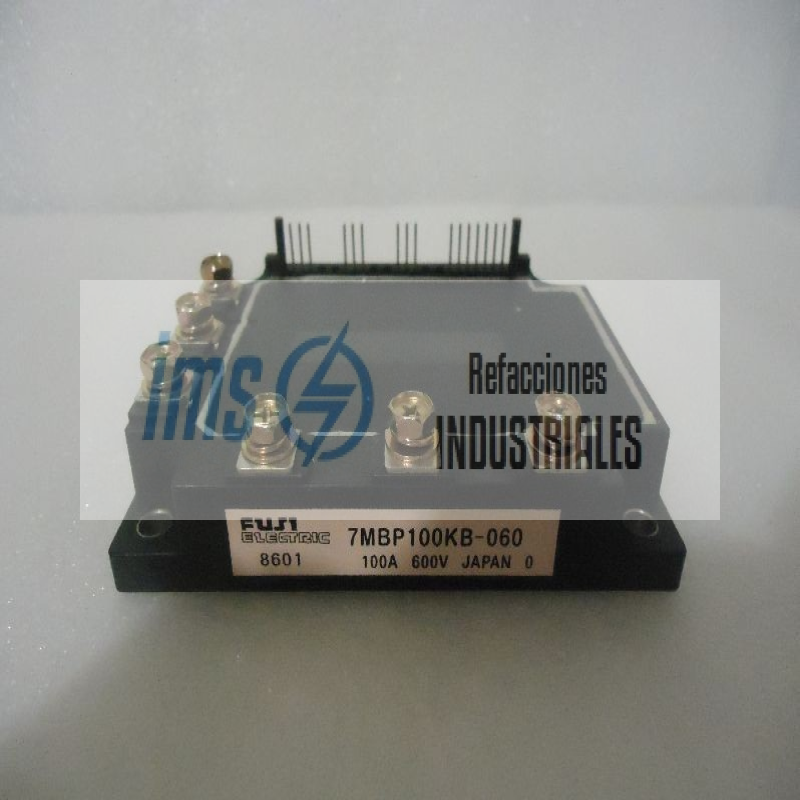

El Fuji Electric 7MBP100KB060 es un módulo de potencia industrial de alta gama clasificado como un IPM (Intelligent Power Module) o Módulo de Potencia Inteligente. Este dispositivo integra en un solo encapsulado un puente inversor trifásico completo (6 transistores IGBT), un séptimo transistor para frenado dinámico, y los circuitos electrónicos de control y protección necesarios para su propio resguardo.

Al pertenecer a la serie KB de Fuji Electric, está optimizado para ofrecer bajas pérdidas de energía por conmutación y una excelente resistencia térmica, facilitando el control de motores eléctricos en espacios reducidos.

Decodificación del Modelo y Especificaciones Eléctricas

7MBP: Prefijo que identifica a los Módulos de Potencia Inteligentes de Fuji Electric con topología de 6 IGBTs para el inversor trifásico más un séptimo IGBT de freno (Brake).

100: Indica una capacidad de corriente nominal de colector (Ic) de 100 Amperios continuos bajo condiciones normales de refrigeración.

KB: Identifica la generación y el diseño geométrico del módulo. Esta serie destaca por su perfil compacto y mejoras en el diseño térmico del sustrato cerámico interno.

060: Especifica el voltaje de bloqueo máximo entre Colector y Emisor (Vces) de 600 Voltios. Este nivel de voltaje lo hace idóneo para operar en redes eléctricas de baja tensión y sistemas trifásicos de 200V a 240V AC.

Funciones de Autoprotección Integradas

La principal ventaja de este módulo inteligente es que incluye sensores internos y lógica de control que monitorean las variables críticas en tiempo real. Si el módulo detecta una anomalía, bloquea automáticamente las señales de disparo para evitar su destrucción y activa un pin de salida de falla (Fault) para informar al microcontrolador de la máquina:

Protección contra Cortocircuito (SC): Apaga los IGBTs en fracciones de microsegundo si detecta una sobrecorriente masiva provocada por un fallo en el motor o las líneas de salida.

Protección por Sobretemperatura (OH): Monitorea la temperatura real de la placa base mediante un sensor térmico integrado. Detiene la operación si el sistema de enfriamiento externo falla y se alcanzan niveles peligrosos para el silicio.

Protección por Bajo Voltaje de Control (UV): Si el voltaje de suministro para las compuertas internas de los gate drivers (típicamente 15 VDC) disminuye a un nivel donde los transistores operarían de forma ineficiente, el módulo se inhabilita para prevenir sobrecalentamientos destructivos.

1. Variadores de Frecuencia Industriales (VFD)

Es la etapa de potencia principal en inversores de velocidad para motores trifásicos que operan en líneas de 220V, muy comunes en maquinaria importada de Japón o en aplicaciones que requieren potencias considerables en baja tensión.

2. Servocontroladores de Alta Dinámica

Se emplea en sistemas de control de servomotores para máquinas de embalaje, robots articulados de fábrica y ejes de posicionamiento en maquinaria CNC.

3. Fuentes de Poder Ininterrumpidas (UPS) y Sistemas Inversores

Utilizado en inversores industriales de mediana capacidad y sistemas de energía de respaldo donde se requiere una conversión limpia de corriente directa (DC) a corriente alterna (AC).
