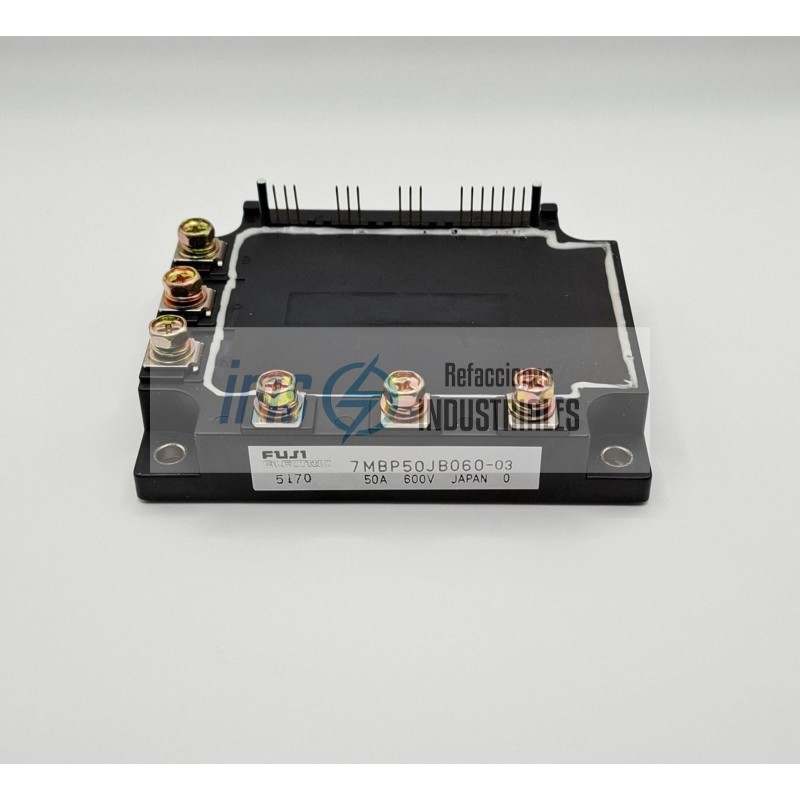

7MBP50JB060-03

El 7MBP50JB060-03 de Fuji Electric es un módulo de potencia inteligente (IPM - Intelligent Power Module) de la serie PIM. Este componente integra en un solo paquete un puente rectificador, un circuito de freno y un inversor trifásico (IGBTs), además de circuitos de control y protección.

Especificaciones Eléctricas Principales

Configuración: 7 en 1 (Inversor trifásico + Freno + Rectificador).

Tensión máxima colector-emisor (Vces): 600 V.

Corriente de colector continua (Ic): 50 A (a 25 grados C).

Corriente de pico de colector (Icp): 100 A.

Tensión de aislamiento (Viso): 2500 V AC por 1 minuto.

Características de Control Integradas

Este módulo Inteligente incluye protecciones internas que evitan daños catastróficos:

Protección contra cortocircuito: Monitorea la corriente y apaga los IGBTs si detecta un exceso.

Protección por sobrecalentamiento: Sensor té

Protección por baja tensión (UVLO): Evita que el módulo opere si el voltaje de control es insuficiente para saturar correctamente los IGBTs.

Salida de alarma (Alarm Output): Un pin específico que informa al microcontrolador externo si ha ocurrido una falla.

Construcción y Dimensiones

Tipo de encapsulado: M629 (montaje en placa de circuito impreso con pines soldados).

Base de montaje: Placa de cobre aislada para una transferencia de calor eficiente hacia el disipador.

Terminales: Pines de control delgados y terminales de potencia robustos.

Debido a su diseño compacto y protección integrada, se utiliza principalmente en:

Variadores de Frecuencia (VFD): Control de velocidad de motores eléctricos industriales.

Servodrives: Para sistemas de posicionamiento de precisión.

Sistemas de Aire Acondicionado: Control del compresor en unidades tipo Inverter.

Bombas y Ventiladores Industriales: Donde se requiere eficiencia energética y control variable.
