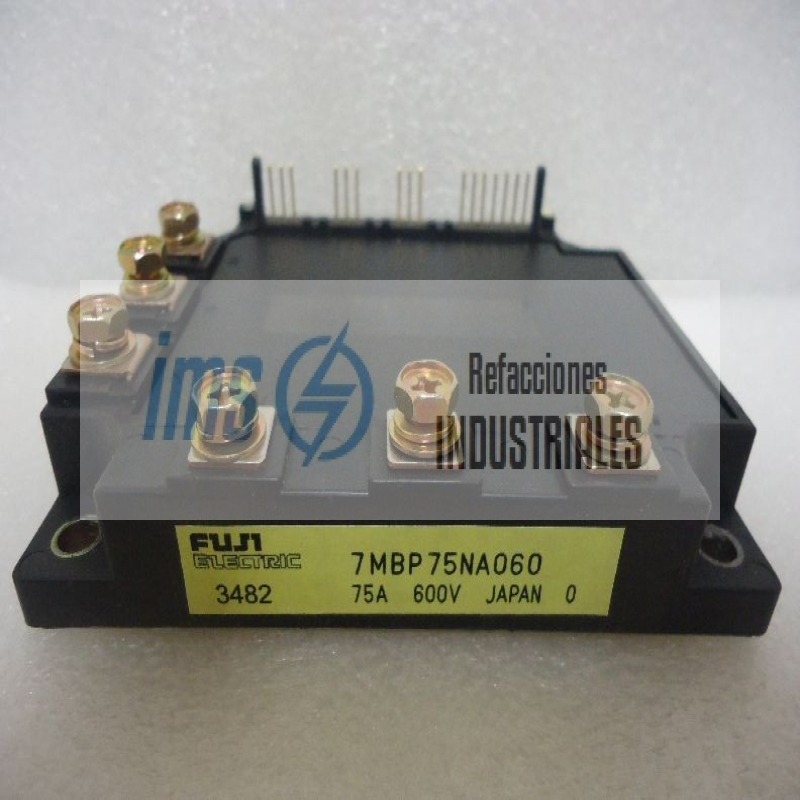

7MBP75NA060

El Fuji Electric 7MBP75NA060 es un módulo de potencia inteligente de la serie PIM (Power Integrated Module) que utiliza tecnología IGBT. Este componente es una solución todo en uno para la etapa de potencia de variadores de frecuencia y sistemas de control de motores, ya que integra múltiples funciones en un solo paquete compacto.

Especificaciones Eléctricas Principales

Corriente de Colector (Ic): 75 Amperios (a 85°C).

Configuración: 7-Pack. Esto significa que contiene:

Un puente rectificador trifásico (entrada).

Un inversor trifásico de seis IGBTs (salida al motor).

Un séptimo IGBT para la función de freno dinámico (chopper).

Tecnología: IGBT de cuarta generación (U-Series) con bajas pérdidas de conmutación.

Funciones Inteligentes (IPM)

A diferencia de un módulo IGBT estándar, este Intelligent Power Module (IPM) incluye circuitos de control y protección internos:

Protección contra Cortocircuito: Apaga el módulo si detecta una corriente excesiva.

Protección contra Sobrecalentamiento: Sensor térmico integrado que enví

Protección contra Bajo Voltaje: Monitorea la alimentación del driver interno (Vcc) para evitar que los IGBTs operen en una zona lineal peligrosa.

Lógica de Control Directa: Puede ser disparado directamente por señales de nivel lógico de un microcontrolador o PLC, ya que integra los circuitos de disparo (gate drivers).

Arquitectura y Montaje

Base Aislada: La base metálica del módulo está aislada eléctricamente de los componentes internos, lo que permite montarlo directamente sobre un disipador de calor común sin necesidad de aislantes adicionales.

Pines de Señal: Utiliza pines delgados para la ló

Este módulo es el corazón de muchos equipos industriales, tales como:

Variadores de Frecuencia (VFD): Control de velocidad de motores de hasta 15kW - 20kW (dependiendo de la carga).

Servocontroladores: Ejes de maquinaria CNC de alta potencia.

Sistemas UPS: Sistemas de alimentación ininterrumpida de gran capacidad.

Equipos de Aire Acondicionado Industrial: Control de compresores tipo Inverter.
