PS21767

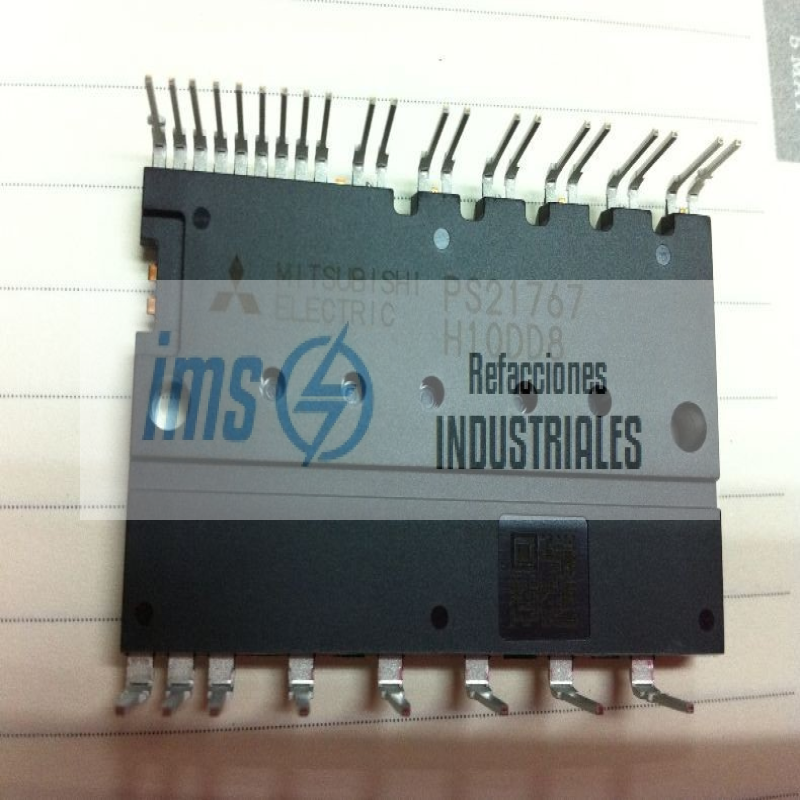

El PS21767 (diseñado y fabricado por el gigante de semiconductores Mitsubishi Electric, comercializado a menudo bajo la división de potencia Powerex) es un Módulo de Potencia Inteligente de sexta generación en formato DIP-IPM (Dual-In-Line Intelligent Power Module).

Este componente de montaje en tarjeta (PCB) no es un circuito integrado de control de baja potencia ni un transistor suelto; es una etapa de potencia de estado sólido inteligente y miniaturizada. Su función principal en la planta o en equipos electromecánicos es actuar como el inversor trifásico de fuerza y corazón motriz, encargado de recibir Corriente Directa del bus y trocearla a altas frecuencias mediante modulación PWM para controlar con alta precisión servomotores, motores trifásicos de inducción y compresores inverter de imanes permanentes.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura Mitsubishi)

Cada bloque del código de catálogo grabado en el chasis cerámico-epóxico define los límites estructurales y de fuerza fijos de fábrica:

PS (Serie Base): Identifica a la legendaria línea DIP-IPM de Mitsubishi, caracterizada por encapsular chips de potencia y circuitos integrados de control (Gate Drivers) en un módulo compacto con pines de inserción de tipo doble línea (DIP).

21 (Generación de Silicio): Indica que pertenece a la Sexta Generación (Version 6) de la tecnología IPM de la marca, la cual incorpora obleas de silicio CSTBT (tecnología de IGBT de trinchera avanzada exclusiva de Mitsubishi) que reducen radicalmente las pérdidas por conmutación y conducción.

7 (Configuración del Circuito): Especifica una topología de Inversor Trifásico Completo (6 IGBTs en puente Sixpack) con diodos de marcha libre integrados en paralelo.

67 (Especificación Crítica de Amperaje y Voltaje): Código indexado que determina los límites máximos rudos de operación eléctrica:

Corriente Nominal: Calibrado para soportar 30 Amperios (A) continuos directos a la carga a una temperatura controlada en la carcasa de 25°C (o 20A a 100°C).

Voltaje Colector-Emisor: Soporta voltajes de operación nominales de hasta 600 Voltios (V) en el Bus de CD, diseñado para trabajar de forma segura en equipos conectados a redes monofásicas o trifásicas de 220V/240V CA.

2. Bloques de Inteligencia y Protecciones de Estado Sólido

La palabra Inteligente (Intelligent) en este módulo se debe a que el silicio de potencia está directamente hermanado en la misma pastilla con circuitos integrados lógicos (HVIC y LVIC) que protegen al inversor contra destrucciones inmediatas:

Drivers de Compuerta Integrados (Gate Drive Circuitry): No requiere optoacopladores ni circuitos de disparo externos complejos en la PCB. Los pines ló

Protección contra Cortocircuito (Short-Circuit Protection - SC): El módulo censa continuamente la corriente que corre por los tres IGBTs inferiores utilizando una resistencia shunt externa conectada a los pines de emisor. Si la corriente supera el límite seguro debido a un corto franco en el motor, el módulo apaga instantá

Protección contra Caída de Voltaje de Control (Under-Voltage Lockout - UV): Si el voltaje de suministro de control de 15V que alimenta la lógica interna baja de los límites seguros (típicamente por debajo de 12.5V), el circuito bloquea los disparos de los IGBTs para evitar que trabajen en su zona lineal, lo que provocaría un sobrecalentamiento destructivo inmediato.

3. Arquitectura del Encapsulado DIP-IPM y Asignación de Pines

El chasis posee un perfil esbelto con dos filas de pines claramente diferenciadas que separan la alta tensión ruda del control lógico sensible:

Fila de Pines de Alta Tensión (Lado de Fuerza - Pines de Paso Ancho):

Terminal P: Conexión directa al polo positivo del Bus de Corriente Directa de alta tensión (cerca de 310V a 400V CC).

Terminales U, V, W: Pines de salida de fuerza trifásica que viajan directo hacia las tres terminales de las bobinas del motor.

Terminales NU, NV, NW: Emisores independientes de los IGBTs inferiores. Se conectan a la barra negativa (-) del Bus de CD a través de resistencias shunt para censar corriente.

Fila de Pines de Control (Lado Lógico - Pines de Paso Fino):

Pines UP, VP, WP / UN, VN, WN: Seis entradas ló

Pines Vp1, VuFB, VvFB, VwFB: Terminales para la alimentación flotante de los drivers superiores (Bootstrap Circuit), requiriendo la conexión externa de diodos y capacitores de arranque rápido.

Pin Fo: Salida digital de falla de colector abierto. Se conecta a una resistencia pull-up; si ocurre un corto o caída de voltaje, este pin cae a 0V, alertando al cerebro del equipo del fallo.

Debido a su tamaño compacto, alta integración de drivers y capacidad de 30A a 600V, el PS21767 es la pieza central en:

Compresores Inverter en Sistemas de Climatización Ruda: Módulo inversor primario para el control de velocidad de compresores de velocidad variable en unidades de aire acondicionado industriales, chillers de precisión y cámaras frigoríficas.

Servodrives y Controladores de Ejes de Rango Medio: Etapa de fuerza final en servoaccionamientos para el control de movimiento de transportadores, brazos robóticos pequeños y posicionadores en líneas de empaque.

Variadores de Frecuencia de Propósito General para Motores de hasta 3 HP: Bloque de potencia unificado para inversores de velocidad comerciales compactos operando en redes monofásicas de 220V CA.

Equipos de Bombeo y Ventiladores Industriales Inteligentes: Sistemas de bombeo de agua a presión constante y extractores HVAC donde el variador va integrado en la propia carcasa del motor.
