SKIIP14NAB065V1

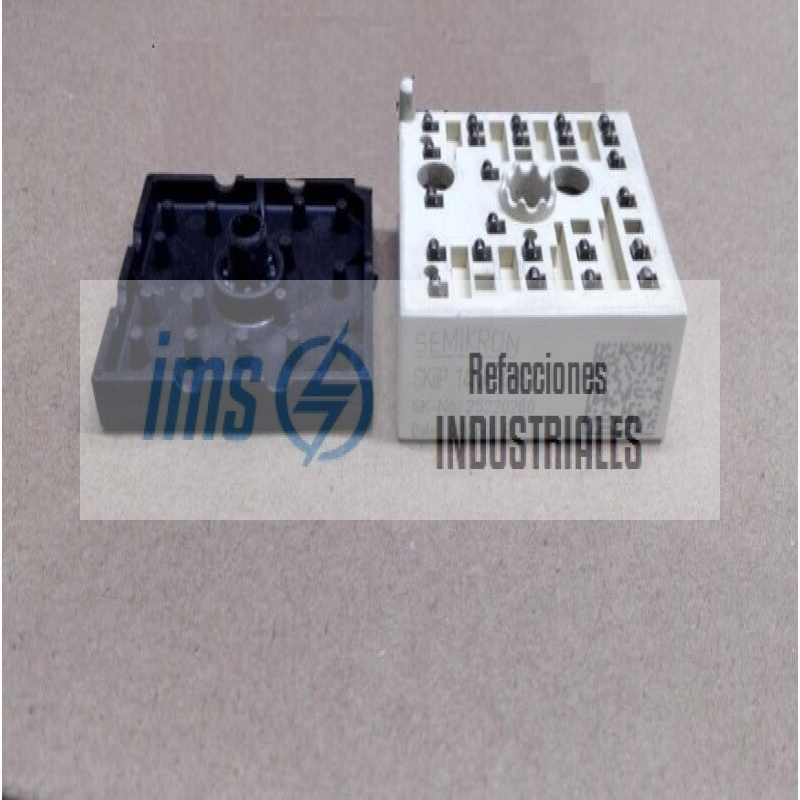

El SKiIP 14NAB065V1 (o SKIIP 14NAB065V1) de Semikron Danfoss es un módulo de potencia semiconductor integrado de la arquitectura MiniSKiiP® 1, diseñado con topología CIB (Converter - Inverter - Brake).

Este dispositivo integra en un formato compacto sin placa de cobre inferior (baseless design):

Un puente rectificador trifásico de diodos para la entrada de CA.

Un chopper o transistor de frenado dinámico (Brake Chopper).

Un inversor trifásico de 6 IGBTs con diodos de libre circulación en tecnología CAL.

Un sensor de temperatura NTC integrado para monitoreo térmico directo.

Ofrece una mayor capacidad de corriente en comparación con el modelo 13NAB065V1 dentro del mismo tamaño de carcasa. Emplea la tecnología de contactos por resorte (Spring Technology) para las conexiones eléctricas hacia la tarjeta de circuito impreso (PCB) y montaje mecánico por presión directa mediante un único tornillo sobre el disipador térmico, optimizando la disipación de calor y reduciendo la fatiga térmica.

Specs

Fabricante: Semikron Danfoss

Modelo / Referencia: SKiIP 14NAB065V1 (SK-No. 25220260)

Familia / Serie: Serie MiniSKiiP® 1 (CIB Topology)

Tipo de Componente: Módulo de potencia IGBT compacto CIB (Rectificador + Chopper + Inversor + NTC)

Desglose de la Nomenclatura

SKiIP: Semikron Integrated Intelligent Power / Serie MiniSKiiP® sin placa base metálica

4: Topología CIB con mayor capacidad de corriente

NAB: Configuración integrada de puente rectificador trifásico + chopper + inversor trifásico

065: Tensión nominal de bloqueo de 600 V / 650 V

V1: Código de revisión de versión de chip y tecnología de resorte

Especificaciones Eléctricas de la Etapa Inversora y Chopper (IGBT)

Tensión Colector-Emisor (VCES): 600 V

Tensión Puerta-Emisor (VGES): ±20 V

Corriente Continua de Colector (IC):

33 A (a Tc = 25 °C)

25 A (a Tc = 70 °C)

Corriente Pulsada de Colector (ICRM): 45 A

Tensión de Saturación Colector-Emisor (VCE(sat)): 2.0 V típico (2.5 V máx. a IC = 25 A, VGE = 15 V, Tj = 25 °C)

Potencia Típica de Motor Soportada: Hasta 4.0 kW a 5.5 kW (Inversor de hasta 8.0 kVA)

Especificaciones de los Diodos (Rectificador / Diodos Anti-paralelo)

Diodo Inversor/Chopper (Tecnología CAL):

Corriente nominal (IF): 32 A (a Tc = 25 °C) / 23 A (a Tc = 70 °C)

Caída de tensión directa (VF): 1.4 V típico

Diodo Rectificador de Entrada:

Tensión de pico inverso (VRRM): 800 V / 1000 V

Corriente directa nominal (IF): 41 A (a Tc = 70 °C)

Corriente de sobretensión no repetitiva (IFSM): 290 A (a 10 ms, 180°, Tj = 25 °C)

Especificaciones Mecánicas y Constructivas

Tipo de Encapsulado: MiniSKiiP® 1

Conexión Eléctrica: Contactos por presión de resorte (Spring Contacts) sin soldadura hacia la PCB

Fijación Mecánica: Fijación al disipador por un único tornillo central (par de apriete: 2.0 a 2.5 Nm)

Aislamiento Dieléctrico (Visol): 2500 VAC (1 minuto)

Sensor de Temperatura Interno: Termistor NTC (R25 = 1000 Ohmios ± 3%)

Peso Aproximado: 35 g

Especificaciones Ambientales y de Seguridad

Rango de Temperatura de Operación (Tj): -40 °C a +150 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Certificaciones y Cumplimiento: UL Recognised (File No. E63532), RoHS compliant

Variadores de frecuencia compactos (VFD) e inversores de velocidad para motores trifásicos de 4.0 kW a 5.5 kW.

Servodrives y controladores de movimiento en automatización industrial.

Sistemas de alimentación ininterrumpida (UPS) e inversores fotovoltaicos/renovables.

Bombas industriales, ventiladores de alta potencia y sistemas HVAC.
