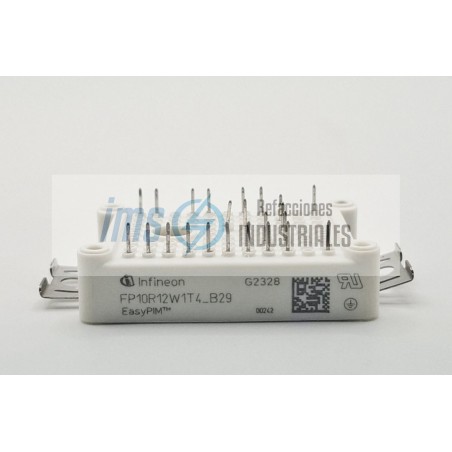

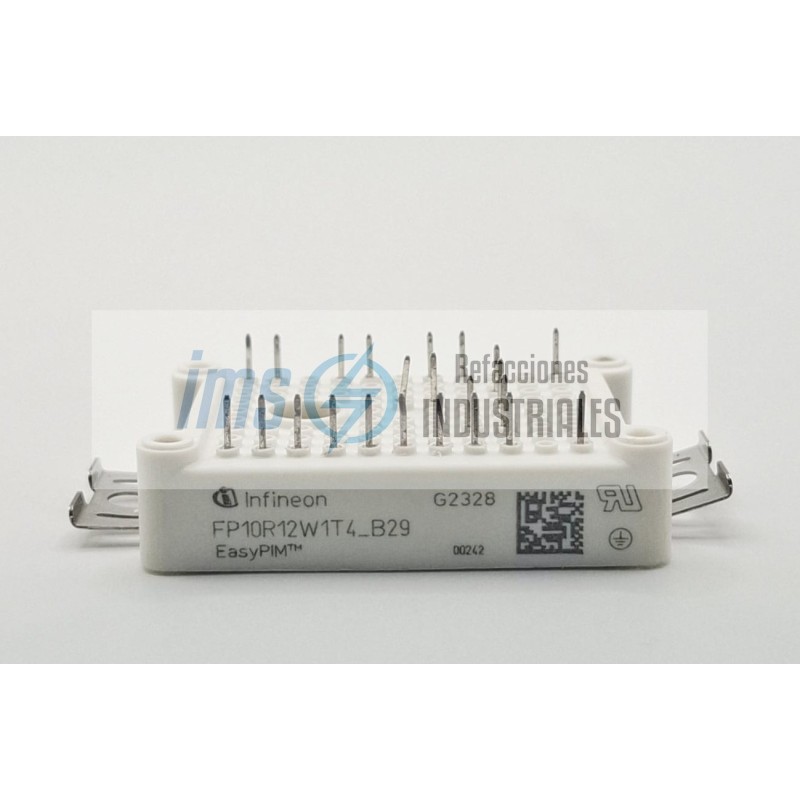

FP10R12W1T4_B29

El FP10R12W1T4_B29 de Infineon Technologies es un módulo de potencia integrado de tres etapas (IGBT Power Integrated Module - PIM / CIB) perteneciente a la familia de encapsulados compactos EasyPIM 1B.

Diseñado para optimizar el espacio y la eficiencia en variadores de frecuencia y servodrives compactos, este módulo integra en una única envolvente un rectificador trifásico de entrada (Diodos de 1600 V), un inversor trifásico de seis transistores IGBT con diodos de libre circulación antiparalelo (1200 V / 10 A), un circuito de frenado dinámico (Brake Chopper) y un sensor de temperatura NTC integrado para supervisión térmica continua. Su tecnología TrenchStop / IGBT4 proporciona bajas pérdidas de conmutación y conducción con una temperatura máxima de operación de unión (Tvj op) de hasta +150 °C.

Specs

Fabricante: Infineon Technologies AG

Modelo / Referencia: FP10R12W1T4_B29 (FP10R12W1T4-B29)

Familia / Serie: EasyPIM / EasyPIM 1B Series

Tipo de Componente: Módulo de potencia integrado IGBT (PIM / CIB - Converter, Inverter, Brake)

Desglose de la Nomenclatura

FP: Módulo PIM (rectificador + freno + inversor)

10: Corriente nominal del inversor (10 A)

R: Clase de módulo Easy

12: Tensión máxima de bloqueo de colector-emisor (1200 V)

T4: Tecnología de silicio Trench / Fieldstop IGBT4

_B29: Subvariante de pines y placa base (pines de soldadura/PressFIT y configuración de fijación)

Especificaciones del Inversor (IGBT Inverter)

Tensión Colector-Emisor (VCES): 1200 V

Corriente Continua de Colector (IC a TC = 100 °C): 10 A

Corriente Continua de Colector (IC a TC = 25 °C): 20 A

Tensión de Saturación Colector-Emisor (VCE sat típ.): 1.85 V (a IC = 10 A, Tvj = 25 °C) / 2.25 V (a 150 °C)

Tensión Umbral Puerta-Emisor (VGE th): 5.0 V a 6.5 V (típ. 5.8 V)

Pérdida de Potencia Total Disipada (Ptot): Aprox. 85 W a 105 W por elemento

Especificaciones del Rectificador de Entrada (Diode Rectifier)

Tensión Inversa de Pico Repetitiva (VRRM): 1600 V

Corriente Continua de Salida Rectificada (IRMS max): 30 A a 40 A

Tensión Directa (VF típ.): 1.05 V (a IF = 10 A, Tvj = 25 °C)

Especificaciones del Chopper de Freno (Brake Chopper)

Tensión Colector-Emisor (VCES): 1200 V

Corriente Continua de Colector (IC a TC = 100 °C): 10 A

Tensión de Saturación (VCE sat típ.): 1.85 V

Sensor Térmico Integrado (NTC Thermistor)

Resistencia Nominal (R25): 5.0 kOhmios (a 25 °C)

Constante B (B25/50): 3375 K (±1%)

Especificaciones Mecánicas y Constructivas

Tipo de Encapsulado: EasyPIM 1B

Tipo de Terminales: Pines para inserción en PCB (compatibles con montaje mediante soldadura / PressFIT según versión)

Tensión de Aislamiento (VISOL): 2.5 kV AC (1 minuto, 50 Hz)

Dimensiones del Cuerpo: Aprox. 48.0 mm (largo) x 32.7 mm (ancho) x 12.0 mm (altura sobre placa)

Peso Aproximado: 24 g a 30 g

Especificaciones Térmicas y Ambientales

Temperatura Máxima de Unión en Operación (Tvj op): -40 °C a +150 °C (hasta +175 °C bajo condiciones de sobrecarga)

Temperatura de Almacenamiento (Tstg): -40 °C a +125 °C

Resistencia Térmica Unión a Carcasa (RthJC): Aprox. 1.2 K/W a 1.4 K/W por IGBT

Cumplimiento: RoHS compliant, reconocimiento UL (archivo E83335)

Variadores de frecuencia compactos de baja y media potencia (hasta 4 kW / 5.5 HP).

Servocontroladores y sistemas de accionamiento de movimiento de precisión.

Bombas, ventiladores y sistemas de climatización HVAC industriales.

Fuentes de alimentación auxiliares e inversores de energía solar fotovoltaica.
