K59P

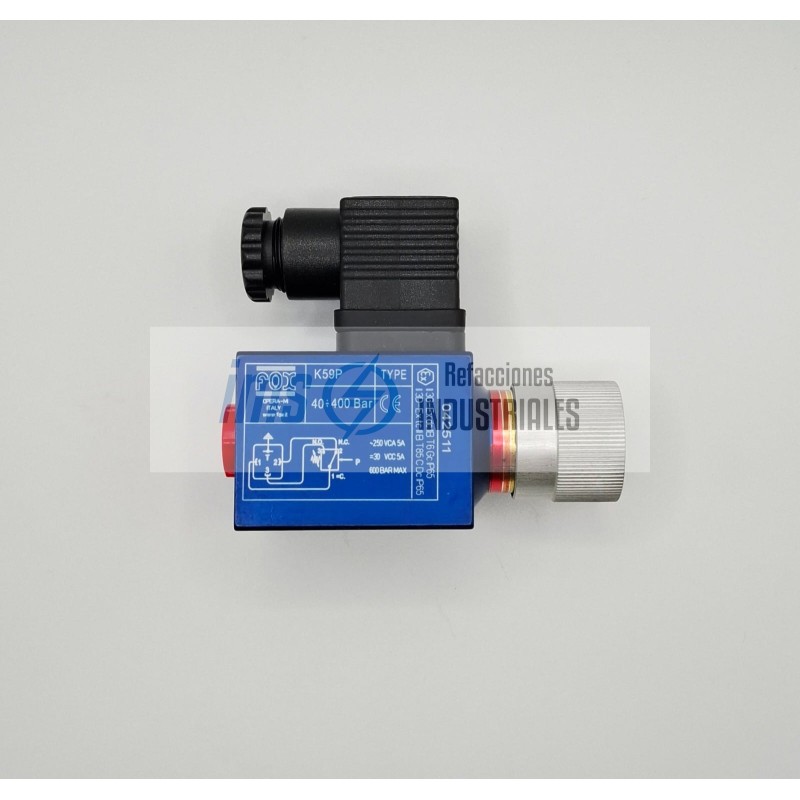

El K59P de FOX s.r.l. es un presostato electromecánico regulable por pistón (Adjustable Piston Pressure Switch), diseñado para la supervisión, control y conmutación de seguridad en circuitos hidráulicos de muy alta presión, maquinaria industrial pesada, unidades de potencia y sistemas de automatización oleohidráulica.

Diseñado para operar en un rango de ajuste de presión de hasta 600 bar con una capacidad de sobrepresión máxima de 600 bar a 800 bar, este dispositivo incorpora un microinterruptor de conmutación unipolar inversor (SPDT) con contactos para 250 VAC y 30 VDC. Dispone de un sistema de accionamiento por pistón de acero templado con juntas de sellado de alta resistencia mecánica, pomo graduado superior con tornillo de bloqueo para ajuste preciso del punto de disparo, topes mecánicos internos para protección contra sobrepresurización y conector eléctrico estándar DIN para un grado de protección IP65.

Specs

Fabricante: FOX s.r.l. (Italia)

Modelo / Referencia: K59P

Familia / Serie: Serie K5 / Ejecución por Pistón (P)

Tipo de Componente: Presostato electromecánico regulable de alta presión (Adjustable Pressure Switch)

Elemento Sensor: Pistón metálico de precisión (Piston Execution)

Desglose de la Nomenclatura y Función

K5: Serie de presostatos regulables compactos FOX

9: Rango de escala de muy alta presión (hasta 600 bar)

P: Ejecución de pistón para servicio pesado en fluidos hidráulicos

Especificaciones de Presión y Fluido

Rango de Regulación / Ajuste: 50 bar a 600 bar (ajustable mediante pomo o tornillo)

Presión Máxima de Trabajo: 600 bar

Presión de Prueba / Sobrepresión Máxima Admisible: Hasta 800 bar

Histéresis (Diferencial de Retorno): Fija (aprox. 10% a 20% del valor de consigna)

Protección Interna: Topes mecánicos que protegen el resorte y el microinterruptor contra golpes de ariete y sobrepresiones

Fluidos Compatibles: Aceites minerales hidráulicos, fluidos sintéticos, lubricantes y gases no agresivos

Especificaciones Eléctricas

Tipo de Contacto: Microinterruptor SPDT (1 contacto conmutado / Unipolar Doble Tiro)

Tensión Máxima de Conmutación: 250 VAC / 30 VDC

Capacidad de Carga de Contactos:

En Corriente Alterna: 250 VAC, 3 A resistivo (2 A inductivo)

En Corriente Continua: 30 VDC, 3 A

Conexión Eléctrica: Conector según norma DIN 43650 (ISO 4400 / EN 175301-803)

Grado de Protección Eléctrica: IP65 (con conector debidamente instalado)

Frecuencia Máxima de Conmutación: Hasta 120 ciclos/minuto

Especificaciones Mecánicas y de Montaje

Conexión Hidráulica / Roscada: G 1/4 (BSPP hembra/macho estándar) o rosca 1/4 NPT / M10x1

Material del Cuerpo: Acero galvanizado / acero cincado bicromatado (opcional en acero inoxidable)

Material del Pistón y Resorte: Acero al carbono templado y tratado

Material de Sellado: Junta de pistón en PTFE / NBR / FKM (Viton)

Sistema de Calibración: Pomo graduado o tornillo micrométrico superior con sistema de bloqueo por contratuerca

Peso Aproximado: Aprox. 320 g a 380 g

Especificaciones Térmicas y Ambientales

Rango de Temperatura de Fluido: -20 °C a +80 °C (con sellos estándar NBR/PTFE)

Rango de Temperatura Ambiente: -20 °C a +70 °C

Vida Útil Mecánica: Aprox. 1 x 10^6 ciclos a presiones de trabajo recomendadas

Unidades de potencia hidráulica (HPU) y centrales oleodinámicas de alta presión.

Prensas hidráulicas industriales, cizallas y máquinas de moldeo por inyección.

Circuitos de sujeción, elevación y control de carga en maquinaria pesada.

Sistemas de lubricación forzada y protección contra sobrepresión en bancos de prueba.
