TG35C60

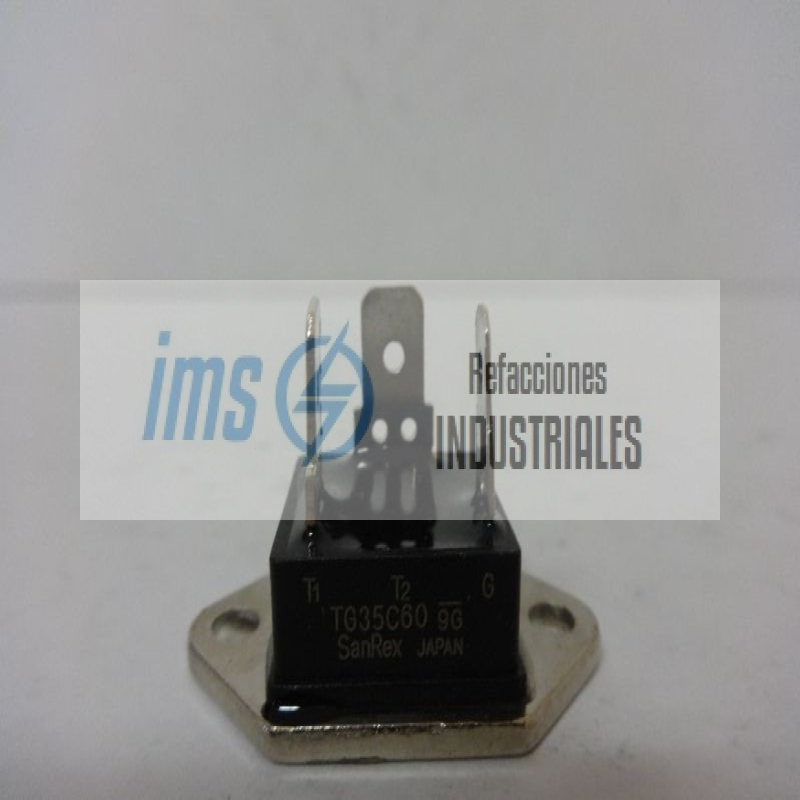

El TG35C60 es un Triac de potencia industrial (tiristor bidireccional de corriente alterna) diseñado y fabricado por la firma japonesa SanRex (Sansha Electric Manufacturing Co., Ltd.). Este componente está estructurado en un formato de módulo aislado de tipo bloque, diseñado específicamente para la conmutación y el control regulado de alta corriente en redes de corriente alterna (CA).

A diferencia de los triacs convencionales en encapsulados plásticos pequeños (como el TO-220 o TO-247), el TG35C60 cuenta con una placa base de cobre totalmente aislada eléctricamente de los chips semiconductores internos. Esto permite atornillar el módulo directamente sobre un disipador de calor común sin riesgo de cortocircuitos, garantizando una excelente transferencia térmica para disipar el calor generado durante la conducción.

Parámetros Eléctricos y Límites de Operación

La nomenclatura de SanRex codifica de manera directa las capacidades críticas de corriente y voltaje del dispositivo:

Corriente Eficaz Nominal en Estado de Conducción (IT RMS): 35 Amperios (A) (asociado al dígito 35 en su código). Es la corriente continua máxima que el módulo puede gestionar bajo refrigeración controlada.

Voltaje de Pico Repetitivo en Estado de Bloqueo (VDRM): 600 Voltios (V) (indicado por el dígito 60 en su nomenclatura). Esta capacidad le permite operar de forma segura en líneas de corriente alterna monofásicas de 110 V, 220 V y 240 V CA, ofreciendo un amplio margen de seguridad contra picos transitorios y ruidos de la red eléctrica.

Corriente de Pico No Repetitiva (Surge Current - ITSM): Hasta 330 A (a una frecuencia de 50/60 Hz en un pulso de medio ciclo). Esta tolerancia protege al módulo ante corrientes de irrupción súbitas causadas por el arranque de cargas inductivas.

Voltaje de Aislamiento de la Placa Base (VISOL): 2500 V CA eficaces durante un minuto entre los terminales eléctricos superiores y la placa de cobre inferior.

Características Mecánicas y Dimensiones del Módulo

El formato físico está optimizado para su integración limpia en tableros eléctricos y la fijación de cables mediante tornillos:

Tipo de Encapsulado: Formato modular de lengüetas de inserción rápida o bornes de tornillo según la variante exacta (Serie TG-C), característico por su perfil robusto y compacto.

Terminales de Potencia: Cuenta con terminales principales identificadas como T1 (Terminal Principal 1) y T2 (Terminal Principal 2) para la conexión en serie con la carga de corriente alterna.

Terminal de Control (Gate / Compuerta): Dispone de una terminal de menor tamaño (identificada como G) para recibir los pulsos de disparo provenientes de circuitos electrónicos con diacs o microcontroladores, encargados de encender el triac en el ángulo de fase deseado.

Material de la Base: Placa de cobre puro niquelado para prevenir la oxidación galvánica al entrar en contacto con la grasa térmica del disipador de aluminio.

Principio de Operación y Control Bidireccional

Al ser un Triac, el TG35C60 equivale eléctricamente a dos tiristores (SCR) conectados internamente en paralelo pero de forma inversa (antiparalelo), compartiendo una única compuerta de control. Esto le otorga la capacidad exclusiva de conducir corriente eléctrica en ambos sentidos de la onda senoidal de CA (tanto en el ciclo positivo como en el negativo) una vez que se le aplica un pulso en la compuerta. Esto simplifica drásticamente el diseño de los circuitos en comparación con el uso de puentes rectificadores de diodos o pares de tiristores independientes.

Debido a su capacidad de 600V y 35A en un encapsulado aislado, el SanRex TG35C60 es un componente esencial de control y refacción en:

Controladores de Temperatura Industriales (SSRs / Relevadores de Estado Sólido): Actuador de potencia interno dentro de relevadores de estado sólido comerciales encargados de regular la energía enviada a bancos de resistencias eléctricas en hornos, autoclaves y extrusoras de plástico.

Atenuadores de Luz de Alta Capacidad (Dimmers Industriales): Regulación por corte de fase de la intensidad lumínica en grandes arreglos de iluminación para teatros, estudios de televisión o alumbrado arquitectónico masivo.

Control de Velocidad para Motores Universales de CA: Ajuste de velocidad en motores de inducción monofásicos pequeños y motores con escobillas utilizados en herramientas eléctricas pesadas, mezcladoras industriales y sistemas de ventilación.

Arrancadores Suaves Monofásicos: Control de la rampa de voltaje inicial enviado a compresores de aire acondicionado y sistemas de bombeo ligeros para reducir la corriente de irrupción (inrush current) en el arranque.

Interruptores Estáticos de CA: Conmutación rápida y sin desgaste mecánico (libre de arcos eléctricos) para activar o desactivar cargas pesadas en entornos donde los contactores electromecánicos tradicionales fallarían prematuramente debido a la alta frecuencia de maniobras.
