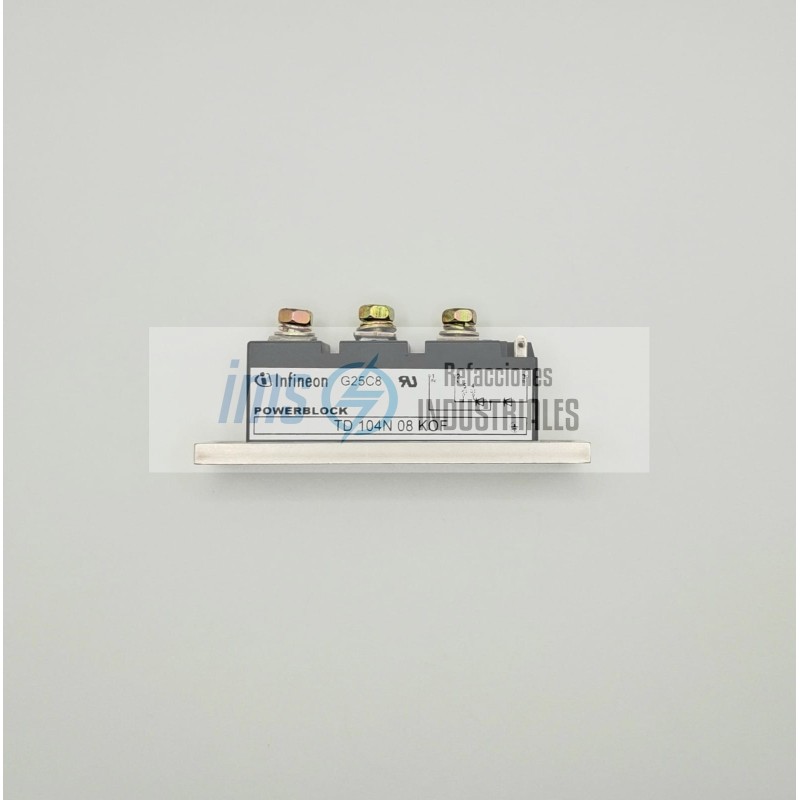

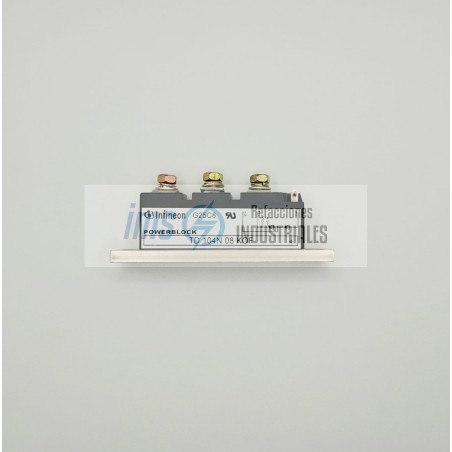

TD104N08KOF
$46.00
Sin impuestos
2 Artículos
MODULO THYRISTOR DIODO
Última actualización
TD104N08KOF104A/800V/2U
INFINEON
Delivery time : 1-2 semanas.
Alternativas del producto : TD105N16KOF
Política de seguridad
(Los productos cuentan con garantía limitada, por favor revisa nuestras condiciones)
Política de entrega
(Envíos de 1-2 días hábiles para productos de stock)
Features
El TD104N08KOF de Infineon (anteriormente bajo la marca Eupec) es un módulo de potencia híbrido que combina un Tiristor (SCR) y un Diodo en un mismo encapsulado. Está diseñado para aplicaciones industriales de rectificació
Este módulo está diseñado para manejar cargas industriales significativas con un margen de seguridad estándar de 800V.
Corriente media en estado de conducción (Tc = 85°C): IT(AV): 104 A
Corriente eficaz (RMS) máxima: ITRMS: 160 A
Tensión de pico repetitiva (Bloqueo): VDRM / VRRM: 800 V
Corriente de sobretensión (Surge) (10ms): ITSM: 1800 A
Valor de seguridad para fusibles: I2t: 16.20 kA2s
Tensión umbral: VT(TO): 0.85 V
Corriente de disparo (IGT): Típica de 120 mA (a 25°C).
Tensión de disparo (VGT): Aproximadamente 1.4 V a 2 V.
Tiempo de apagado (tq): Típico de 150 µs.
El sufijo TD en el modelo indica la configuración interna del circuito:
Circuito Interno: Una rama compuesta por un Tiristor en serie con un Diodo (Thyristor-Diode).
Encapsulado: Tipo PB60 (o similar según la generación), con placa base aislada.
Dimensiones: Aproximadamente 92 X 20 X 30 mm.
Peso: 160 g aproximadamente.
Fijación: Montaje por tornillos tanto para la base térmica como para los terminales eléctricos.
Aplications
Rectificadores Controlados: Puentes convertidores para suministros de energía DC.
Arrancadores Suaves (Soft Starters): Control de motores de inducció
Control de Calefacción: Regulación de potencia en hornos industriales mediante control de fase.
Cargadores de Baterías: Sistemas de carga pesada para montacargas o bancos de baterías.
Estado del Producto: Actualmente, el modelo exacto suele listarse como descatalogado (discontinued) por Infineon, siendo reemplazado por versiones de mayor voltaje como el TD104N12KOF (1200V) o el TD104N14KOF (1400V), los cuales son 100% compatibles hacia atrás.
Disipación Térmica: La resistencia térmica unión-carcasa (Rth(j-c)) es de 0.37 K/W.
Es vital usar pasta térmica de alta calidad y respetar el torque de apriete de los tornillos para evitar puntos calientes.
Infineon, Formerly Eupec Hybrid SCR-Diode Power Modules, TD Series
Infineon, Formerly Eupec
TD104N08KOF
POWER MODULE 104A 800V SCR-DIODE ; It (avg); 104 Amps
It (RMS); 160 Amps
Vrrm; 800 Volts
Circuit; SCR-Diode w/aux Cathode
Height (mm) Nominal; 30 MilliMeters
Width (mm) Nominal; 20 MilliMeters
Depth (mm) Nominal; 93 MilliMeters
Tq; 150 MicroSeconds
Igt; 120 MilliAmps
di/dt (Amps/MicroSec.); 150
dV/dt (Volts/MicroSec.); 1000
Aux. Cathode(s); Yes
Mounting Centers; 80 MilliMeters ;
TD104N08KOF
Referencias Específicas
- Nº Pieza fabricante (NPM)
- TD104N08KOF
