TD104N12KOF

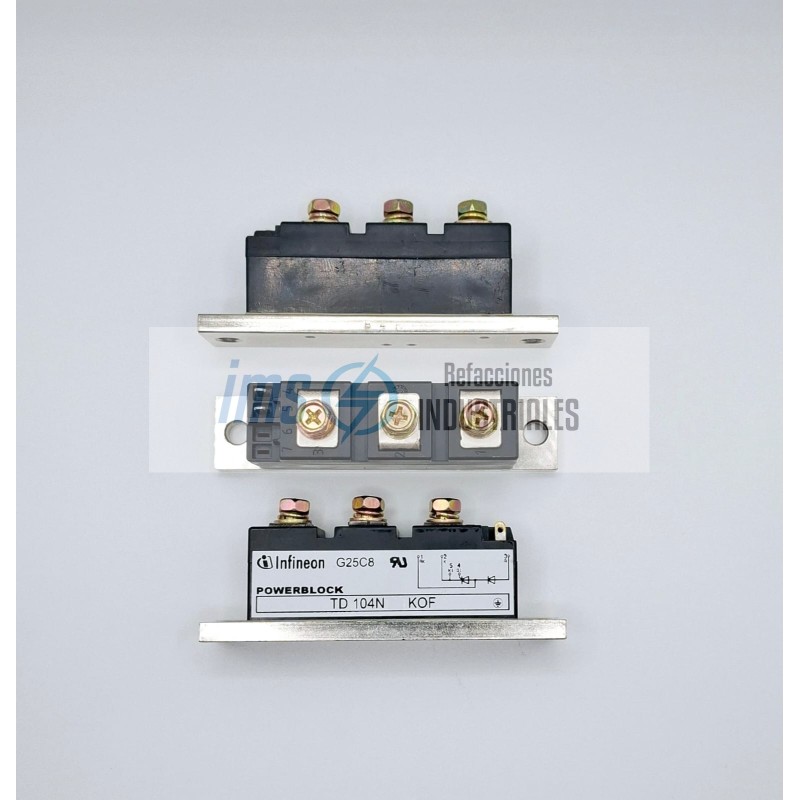

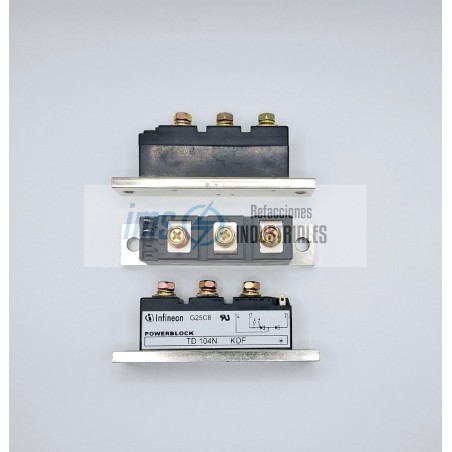

El TD104N12KOF de Infineon (anteriormente bajo la marca Eupec) es un módulo de potencia híbrido que combina un Tiristor (SCR) y un Diodo en un mismo encapsulado. Está diseñado para aplicaciones industriales de rectificació

Este módulo está diseñado para manejar cargas industriales significativas con un margen de seguridad estándar de 1200V.

Corriente media en estado de conducción (Tc = 85°C): IT(AV): 104 A

Corriente eficaz (RMS) máxima: ITRMS: 160 A

Tensión de pico repetitiva (Bloqueo): VDRM / VRRM: 1200 V

Corriente de sobretensión (Surge) (10ms): ITSM: 1800 A

Valor de seguridad para fusibles: I2t: 16.20 kA2s

Tensión umbral: VT(TO): 0.85 V

Corriente de disparo (IGT): Típica de 120 mA (a 25°C).

Tensión de disparo (VGT): Aproximadamente 1.4 V a 2 V.

Tiempo de apagado (tq): Típico de 150 µs.

El sufijo TD en el modelo indica la configuración interna del circuito:

Circuito Interno: Una rama compuesta por un Tiristor en serie con un Diodo (Thyristor-Diode).

Encapsulado: Tipo PB60 (o similar según la generación), con placa base aislada.

Dimensiones: Aproximadamente 92 X 20 X 30 mm.

Peso: 160 g aproximadamente.

Fijación: Montaje por tornillos tanto para la base térmica como para los terminales eléctricos.

Rectificadores Controlados: Puentes convertidores para suministros de energía DC.

Arrancadores Suaves (Soft Starters): Control de motores de inducció

Control de Calefacción: Regulación de potencia en hornos industriales mediante control de fase.

Cargadores de Baterías: Sistemas de carga pesada para montacargas o bancos de baterías.

Disipación Térmica: La resistencia térmica unión-carcasa (Rth(j-c)) es de 0.37 K/W.

Es vital usar pasta térmica de alta calidad y respetar el torque de apriete de los tornillos para evitar puntos calientes.
