KS624550

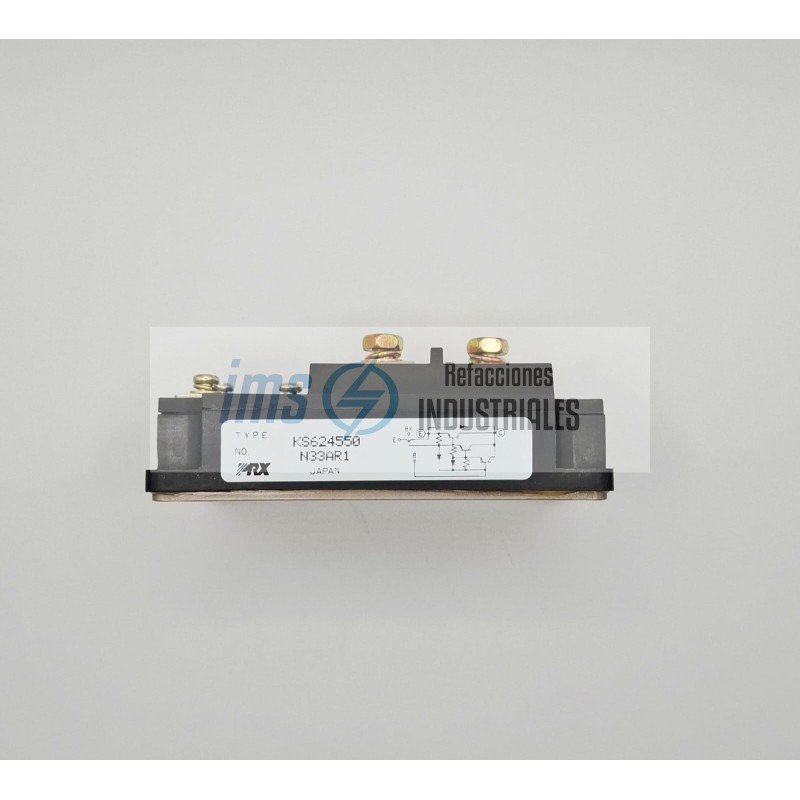

El Powerex KS624550 es un Módulo de Transistor Darlington de Alta Potencia (Single Darlington Transistor Module). Está diseñado para aplicaciones de conmutación de alta corriente donde se requiere una ganancia de corriente elevada y una base aislada eléctricamente.

Este dispositivo integra dos transistores bipolares (BJT) en configuració

Corriente de Colector IC 500 A Corriente continua máxima que puede manejar.

Voltaje Colector-Emisor VCEO(sus) 450 V Voltaje máximo de sostenimiento en estado de corte.

Voltaje Colector-Base VCBO 600 V Voltaje máximo absoluto de bloqueo.

Potencia Disipada PC ~1780 W Disipación máxima (con disipador adecuado).

Ganancia de Corriente hFE Alta (Min 75) Típico de la configuración Darlington (High Beta).

Aislamiento Viso 2500 V Aislamiento entre terminales y placa base (RMS).

Debido a que es un transistor de potencia (y no un tiristor), se utiliza principalmente en sistemas que requieren apagado y encendido controlado (switching):

Inversores (Inverters): Para control de velocidad de motores AC (Variadores de Frecuencia antiguos o específicos).

Choppers DC: Control de motores de corriente directa (montacargas, tracción eléctrica).

Sistemas UPS: Fuentes de alimentación ininterrumpida de alta potencia.

Soldadoras Industriales: Control de la corriente de soldadura.

Fuentes Conmutadas: De gran capacidad.
