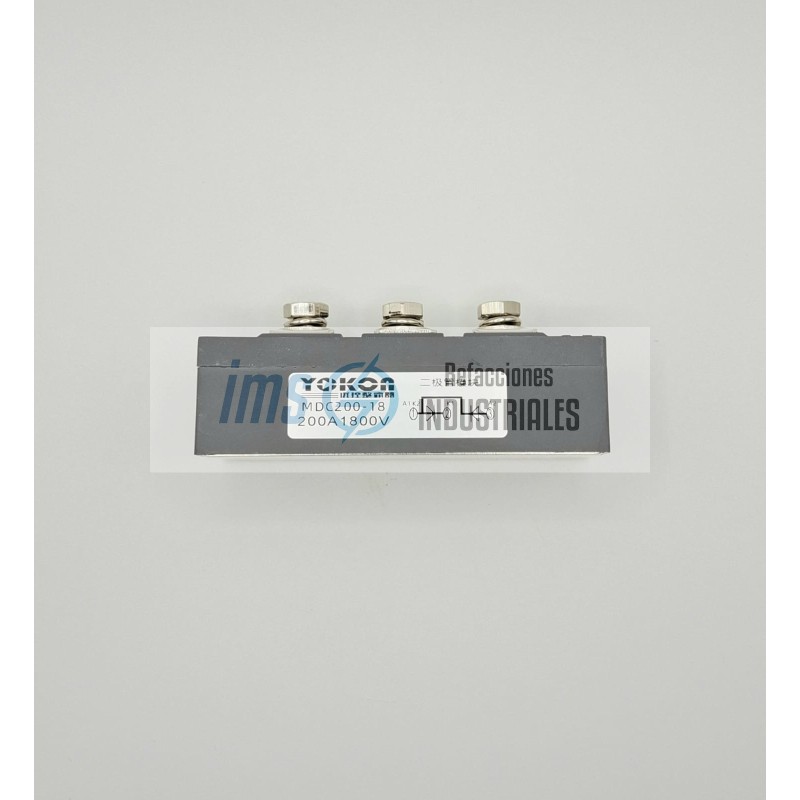

MDC200-18

El MDC200-18 es un módulo rectificador de potencia que contiene dos diodos conectados en serie, diseñado para aplicaciones de rectificación industrial de alta corriente. Este componente es fabricado por diversas marcas (como Liujing, SanRex o Techsem) bajo un estándar de encapsulado común que facilita su montaje en disipadores de calor.

Especificaciones Eléctricas de Potencia

Configuración: Dos diodos en serie (Módulo de cátodo común o serie, dependiendo del fabricante, aunque la serie MDC suele ser configuración en serie).

Corriente Nominal (If av): 200 Amperios. Es la corriente media máxima que puede manejar de forma continua a una temperatura de carcasa específica (típicamente 85°C o 100°C).

Voltaje Pico Inverso Repetitivo (Vrrm): 1800V. El código 18 indica este voltaje, lo que lo hace ideal para trabajar en líneas de CA de hasta 480V o 600V con un margen de seguridad muy amplio contra picos de tensión.

Corriente de Sobretensión (Ifsm): Puede soportar picos de corriente transitorios de varios miles de amperios (típicamente entre 5000A y 6000A) durante ciclos cortos de 10ms.

Construcción y Montaje

Encapsulado: Módulo de potencia estándar con base de cobre aislada.

Aislamiento: La base metálica está eléctricamente aislada de los terminales activos (aislamiento de hasta 2500V AC). Esto permite montar varios módulos en el mismo disipador de calor sin necesidad de aislantes externos.

Terminales: Cuenta con tres terminales de potencia robustos (generalmente tipo tornillo M5 o M6) identificados como Ánodo 1, Cátodo 2 / Ánodo 2 (unión central) y Cátodo 1.

El MDC200-18 es un componente fundamental en sistemas de conversión de energía pesada:

Rectificadores Trifásicos: Se utilizan tres de estos módulos para formar un puente rectificador completo de alta corriente.

Cargadores de Baterías Industriales: Para flotas de montacargas o sistemas de respaldo (UPS) de gran escala.

Fuentes de Alimentación DC: En equipos de soldadura por arco y procesos de galvanoplastia.

Variadores de Frecuencia (VFD): Como parte de la etapa de rectificación de entrada para convertir la CA de la red en el bus de DC.
