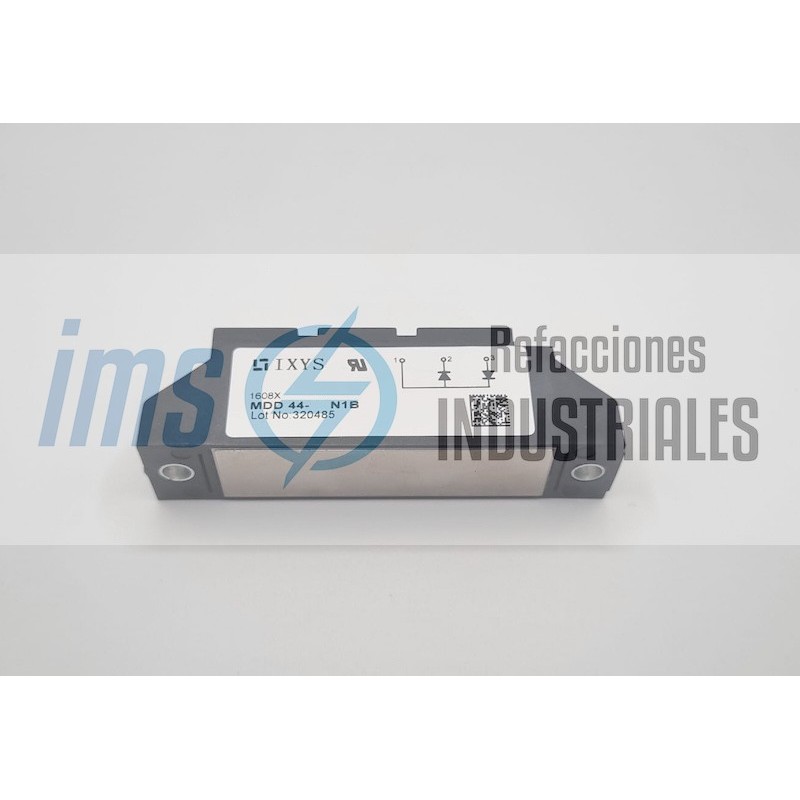

MDD44-08N1B

El módulo IXYS MDD44-08N1B es un dispositivo de potencia robusto que integra dos diodos rectificadores en una configuración de brazo de fase (serie). A diferencia de los modelos anteriores que consultaste (que incluían tiristores), este es un módulo puramente de rectificación no controlada, diseñado para ofrecer una caída de tensión muy baja y una alta fiabilidad en la conversión de energía.

Este módulo es ampliamente utilizado en la industria para crear puentes rectificadores monofásicos o trifásicos, aprovechando su diseño compacto y su excelente aislamiento eléctrico.

Configuración: Dual (2 diodos en serie / Phase Leg)

Tensión Máxima de Bloqueo (VRRM?): 800V (0.8 kV)

Corriente Promedio en Estado Activo (IFAV?): 54A (a TC?=100?C)

Corriente RMS Máxima (IFRMS?): 90A

Tensión de Aislamiento (VISOL?): 3600V~ (AC, 1 minuto)

Corriente de Sobretensión (IFSM?): 850A (a 50 Hz, 10ms)

Voltaje de Umbral (VT0?): 0.85V

Resistencia de Pendiente (rT?): 9 m?

Tecnología de Chips Pasivados: Los diodos están fabricados con una capa de pasivación planar que garantiza corrientes de fuga extremadamente bajas y estabilidad ante altas temperaturas.

Base de Cerámica DCB (Direct Copper Bonded): Al igual que los módulos de alta gama, utiliza un sustrato de alúmina que optimiza la transferencia de calor hacia el disipador, logrando una resistencia térmica unión-carcasa muy baja (0.9 K/W por diodo).

Encapsulado TO-240AA: Estándar industrial que permite el montaje directo sobre superficies metálicas sin necesidad de aislantes adicionales (gracias a su base aislada).

Rectificación de Entrada: Para variadores de frecuencia (VFD) y fuentes de alimentación conmutadas.

Puentes Rectificadores: Combinando tres módulos se puede formar un puente trifásico completo de alta potencia.

Cargadores de Baterías: Rectificación de salida en cargadores industriales de mediana potencia.

Suministros de Corriente Continua (DC): Para equipos de laboratorio, plantas de telecomunicaciones y sistemas de respaldo.

Diodos de Rueda Libre (Freewheeling): Protección contra picos de voltaje en cargas inductivas grandes.
