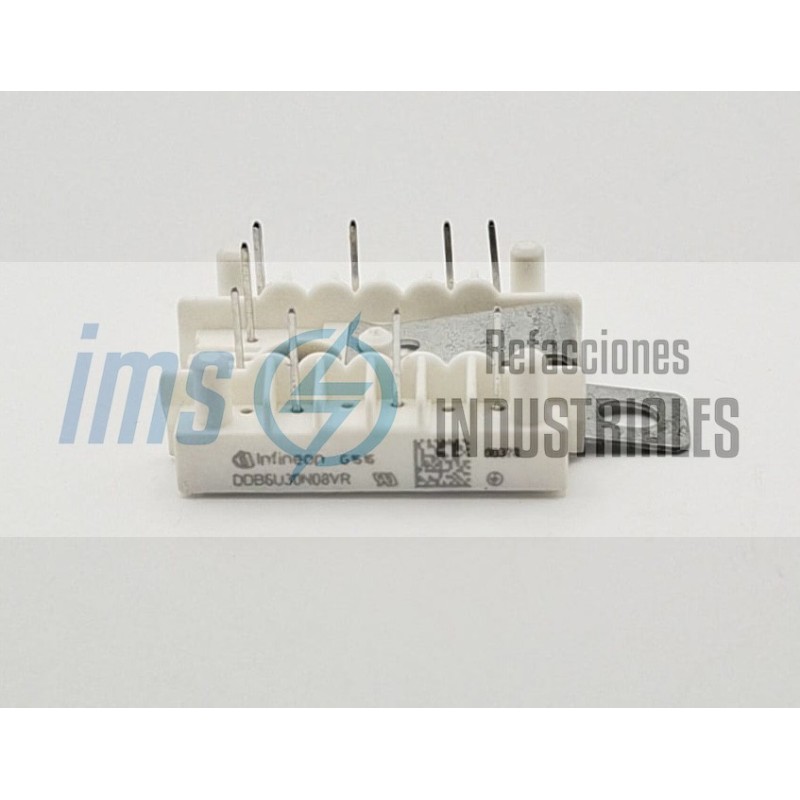

DDB6U30N08VR

El DDB6U30N08VR es un módulo rectificador trifásico de potencia no controlado (Three-Phase Diode Bridge Rectifier Module) de la familia EasyBRIDGE (EasyPACK 1B), diseñado y fabricado en Alemania por la corporación líder en semiconductores Infineon Technologies.

Este módulo no es un circuito integrado de baja señal, sino un bloque integrado de potencia masiva. Su función principal en la industria es actuar como la etapa de rectificación de entrada (Input Rectifier) en variadores de frecuencia, servodrives, cargadores de baterías industriales y fuentes de poder de gran escala. Se encarga de devorar la Corriente Alterna (CA) trifásica de la red de la planta y convertirla de forma ultra-eficiente en Corriente Directa (CD) para alimentar los capacitores del bus de potencia.

1. Desglose Estricto del Código de Modelo (Nomenclatura Infineon)

Cada bloque alfanumérico grabado con láser en la carcasa plástica del módulo define de forma milimétrica la ingeniería y los límites del silicio instalado:

DDB: Especifica la topología interna del circuito semiconductor. Las letras DDB confirman internacionalmente que aloja un Puente Rectificador Trifásico Completo de Diodos (Diode-Diode Bridge) de 6 pulsos, no controlado.

6U: Indica la cantidad de diodos y la configuración del puente. Aloja exactamente 6 diodos de potencia interconectados para gobernar las tres fases de entrada.

30: La especificación crítica de corriente nominal continua. Determina que el módulo es capaz de conducir de forma estable hasta 30 Amperios (A) directos en condiciones controladas de temperatura en el chasis.

N08: La especificación crítica de voltaje de bloqueo máximo (V_RRM). El código 08 indica una clasificación de 800 Voltios (V) de aislamiento. Esto le otorga un margen de seguridad dieléctrica masivo para operar en redes de voltaje común de 220V, 230V y hasta 400V CA frente a picos transitorios de la red.

VR: Configuración avanzada del encapsulado. Indica que utiliza el chasis compacto de última generación EasyPACK 1B con pines de soldadura estándar y la integración interna de un sensor de temperatura NTC (termistor) para autodiagnóstico térmico.

2. Datos Eléctricos de Fuerza y Gestión de Potencia

Las especificaciones técnicas de las obleas de silicio de Infineon garantizan un flujo de energía limpio y continuo:

Voltaje Inverso de Pico Repetitivo (V_RRM): 800 V.

Corriente Directa de Salida Directa (I_d): 30 A continuos (puede soportar corrientes transitorias de sobrecarga de arranque de más de 300A por fracciones de ciclo).

Sensor Térmico Integrado (Termistor NTC): Dos pines de control traseros están conectados a una resistencia que varía con la temperatura. La tarjeta madre del variador lee continuamente este valor; si el disipador se satura de suciedad y el módulo supera los 150°C, el CPU detiene el sistema por Alarma de Sobretemperatura antes de que el silicio sufra una destrucción catastrófica.

Base Cerámica Aislada: Los componentes internos se montan sobre una base cerámica de alta conductividad térmica pero con un aislamiento eléctrico superior a los 2500 V, permitiendo atornillar el módulo al disipador de aluminio de la máquina con total seguridad.

3. Topología Interna y Distribución de Pines (Circuito 6-Pack)

El módulo DDB6U30N08VR concentra en un empaque miniatura de resina de aproximadamente 48 x 33 mm la interconexión perfecta de 6 diodos de potencia organizados en tres brazos de conmutación:

Pines de Entrada (Fuerza CA): Tres pines principales destinados a recibir las fases L1, L2 y L3 (o R, S, T) de la red eléctrica.

Pines de Salida (Fuerza CD): Dos bornes de potencia que entregan el polo positivo (DC+) y el polo negativo (DC-).

Gracias a su alta eficiencia y su empaque EasyPACK que ahorra espacio en la tarjeta de circuito impreso (PCB), este módulo de Infineon es la refacción central en:

Fuentes de Alimentación Conmutadas Industriales (SMPS Heavy Duty): Rectificación trifásica inicial en fuentes reguladas de gran amperaje para gabinetes de automatización.

Servodrives y Sistemas de Posicionamiento Rápido: Etapa de fuerza para alimentar el bus de corriente directa en controladores de servomotores CNC.
