7MBI100U4E-120-50

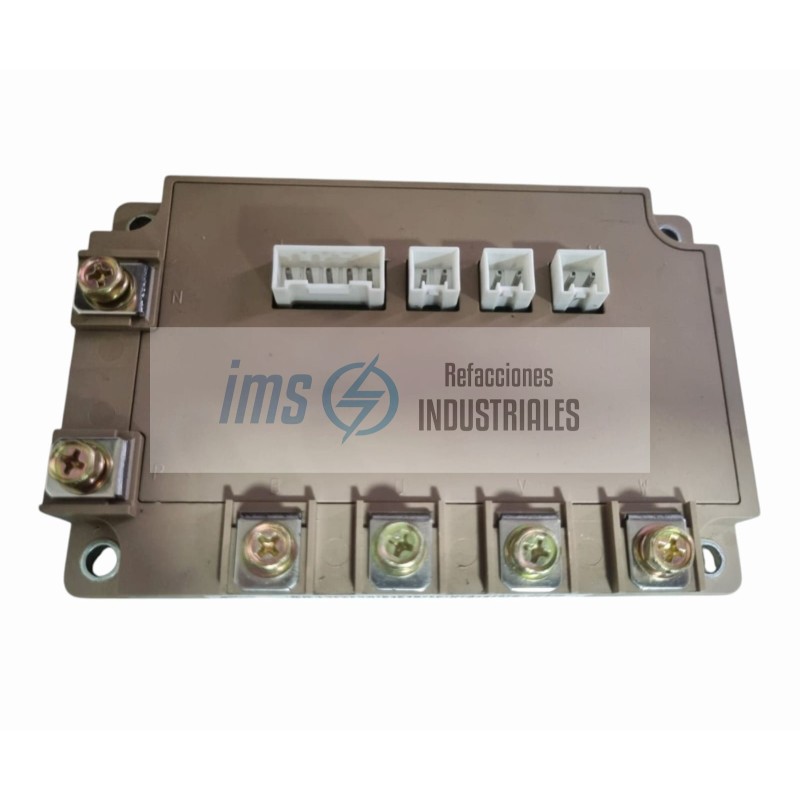

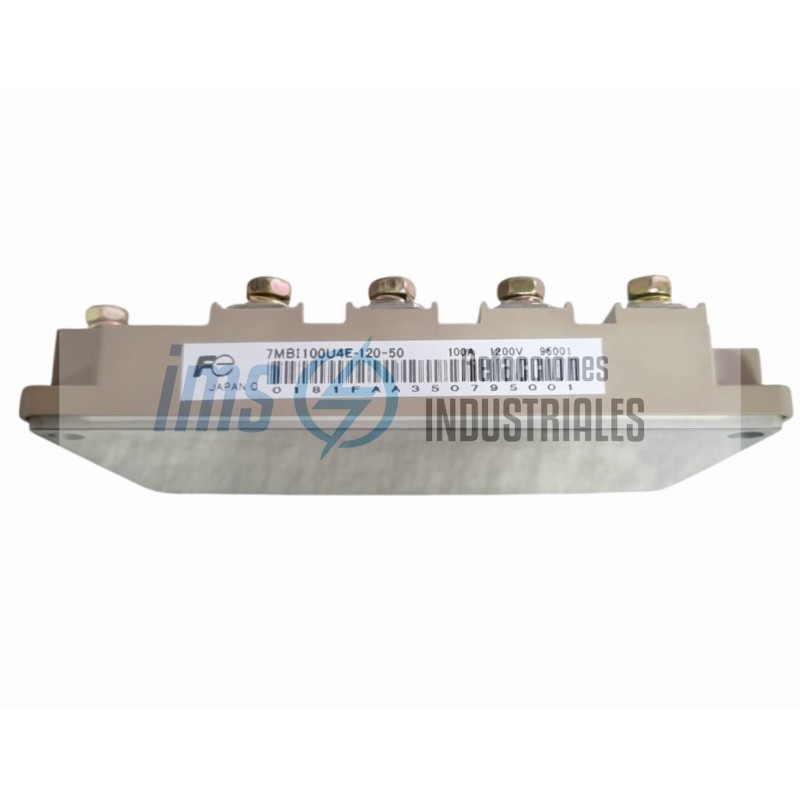

El 7MBI100U4E-120-50 es un módulo de potencia IGBT de la familia U4 Series fabricado por Fuji Electric. Se trata de un módulo tipo PIM (Power Integrated Module), lo que significa que integra en un solo encapsulado casi toda la electrónica de potencia necesaria para un variador de frecuencia.

Voltaje Colector-Emisor (Vces): 1200 V.

Corriente de Colector (Ic): 100 A (a una temperatura de 80 grados Celsius).

Configuración: PIM (Power Integrated Module) o 7-Pack + Rectificador.

6 IGBTs para el inversor trifásico.

1 IGBT para el circuito de freno dinámico (Brake).

Puente rectificador trifásico de diodos integrado.

Voltaje de Saturación (Vce sat): Típicamente 1.70 V (Tecnología de baja pérdida).

Tecnología: IGBT de 4ª generación (U4 Series), optimizada para reducir el ruido electromagnético y mejorar la eficiencia térmica.

Sensores Integrados: Incluye un termistor NTC para monitorear la temperatura interna del módulo.

Encapsulado: Tipo M711 o M712 (estándar para módulos PIM de Fuji).

Aislamiento: Placa base de cobre aislada con cerámica, soportando hasta 2500 V CA.

Conexiones: Terminales de pines para soldar directamente a la placa de circuito impreso (PCB).

Montaje: Se fija al disipador mediante tornillos, requiriendo una superficie de contacto perfectamente plana para evitar daños en la cerámica interna.

Este módulo se denomina 7MBI porque contiene 7 transistores IGBT:

Etapa de Entrada: Puente rectificador de 6 diodos que convierte CA en CC.

Etapa Intermedia: Un IGBT de freno (Brake) para disipar energía durante el frenado del motor.

Etapa de Salida: 6 IGBTs configurados en puente trifásico para alimentar el motor.

1. Variadores de Frecuencia (VFD) Compactos

Es el componente principal de variadores de velocidad para motores industriales de entre 18.5 kW y 30 kW (aprox. 25 a 40 HP) operando en redes de 400-480 V.

Ventaja: Al tener el rectificador y el inversor en un solo bloque, se reduce drá

2. Servocontroladores de Alta Potencia

Utilizado en máquinas de control numérico (CNC) y sistemas de empaque automatizado donde se requiere un control de movimiento dinámico y capacidad de frenado rápido.

3. Sistemas de Alimentación Industrial

Fuentes de poder conmutadas y sistemas de calefacción por inducción de gran escala.
