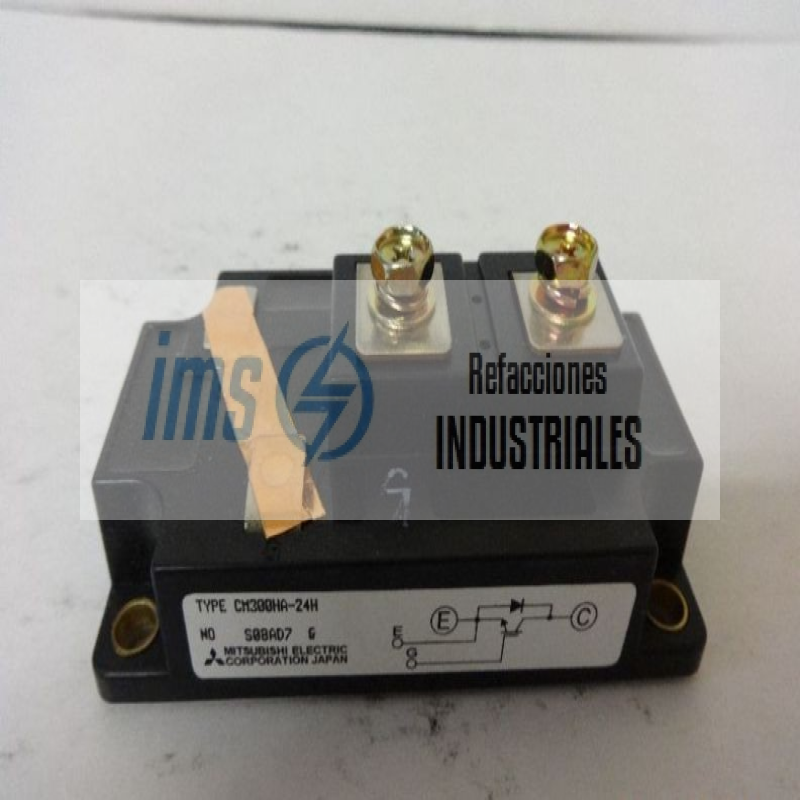

CM300HA-24H

El Mitsubishi CM300HA-24H es un módulo de potencia industrial de alta resistencia que integra un solo IGBT (Insulated Gate Bipolar Transistor) junto con un diodo de recuperación rápida en un solo encapsulado, configuración comúnmente conocida como Single IGBT o interruptor individual.

A diferencia de los módulos duales (que forman medio puente), este componente se utiliza como un bloque de construcción independiente para diseñar configuraciones a la medida o para manejar aplicaciones de conmutación de un solo sentido (como choppers de frenado).

Datos Eléctricos Más Importantes

Configuración: Single (un solo transistor IGBT y un diodo en paralelo inverso).

Corriente Nominal de Colector (Ic): 300 Amperios en operación continua (medido a una temperatura de carcasa controlada de 25°C). Puede soportar pulsos transitorios de hasta 600 Amperios.

Voltaje Máximo Colector-Emisor (Vces): 1200 Voltios (1.2 kV). Está diseñado para trabajar con total seguridad en autobuses de corriente directa (DC) de hasta 800V, alimentados por líneas trifásicas industriales de 380V, 440V o 480V AC.

Voltaje de Aislamiento (Viso): Soporta hasta 2500 Voltios AC eficaces por un minuto entre todas las terminales eléctricas y la base metálica del módulo.

Tecnología de Chip: Pertenece a la serie H de Mitsubishi, una generación clásica y robusta muy valorada en la industria por su enorme tolerancia a sobrecargas y durabilidad en entornos hostiles.

Características Físicas y Construcción

Encapsulado Tipo HA: Es un bloque sólido con una base metálica plana de cobre. La distribución de los componentes está optimizada para que el calor se disipe rápidamente hacia el exterior.

Base Aislada: La placa inferior de cobre está aislada internamente del circuito eléctrico mediante cerámica de alta densidad. Se puede atornillar directamente a un disipador de aluminio sin riesgo de cortocircuito o derivación a tierra.

Terminales Robustas: Cuenta con terminales de tornillo de alta resistencia en la parte superior para los cables o barras de cobre de potencia (Colector y Emisor), y terminales má

Diagrama de Conexiones Internas

Al ser un módulo Single, su circuito interno es muy directo:

Terminal C (Colector): Entrada principal de corriente de fuerza.

Terminal E (Emisor): Salida principal de la corriente de fuerza.

Diodo de Libre Circulación (FWD): Conectado internamente con el ánodo al Emisor (E) y el cátodo al Colector (C). Este diodo protege al transistor contra voltajes inversos destructivos provocados por cargas inductivas.

G (Gate / Compuerta) y E Auxiliar: Pines pequeños para conectar la tarjeta de disparo (Gate Driver). El voltaje aplicado aquí (típicamente +15V) es el que activa o desactiva el paso de corriente entre Colector y Emisor.

1. Módulos de Frenado Dinámico (Choppers de Frenado)

En variadores de frecuencia grandes, cuando un motor desacelera bruscamente, actúa como generador y eleva peligrosamente el voltaje del bus DC. El CM300HA-24H se activa para desviar ese exceso de energía hacia una resistencia de frenado externa, disipándola en forma de calor y protegiendo el variador.

2. Convertidores DC-DC de Alta Potencia (Choppers)

Utilizado en sistemas industriales para elevar o reducir voltajes de corriente directa de gran magnitud, comunes en sistemas de tracción eléctrica (como tranvías o montacargas grandes) y sistemas de respaldo de baterías industriales.

3. Fuentes de Poder para Soldadura Industrial y Cortadoras de Plasma

Se emplea en las etapas de conmutación principales de inversores de soldadura de servicio pesado que requieren un control de corriente plano y continuo bajo condiciones de trabajo muy exigentes.

4. Puentes Inversores a la Medida (H-Bridge)

Al ser unidades independientes, los ingenieros utilizan cuatro de estos módulos para armar un puente completo (Full-Bridge) o seis módulos para un puente trifásico, permitiendo una separación física conveniente para mejorar la ventilació
