FF300R12KE3_B2

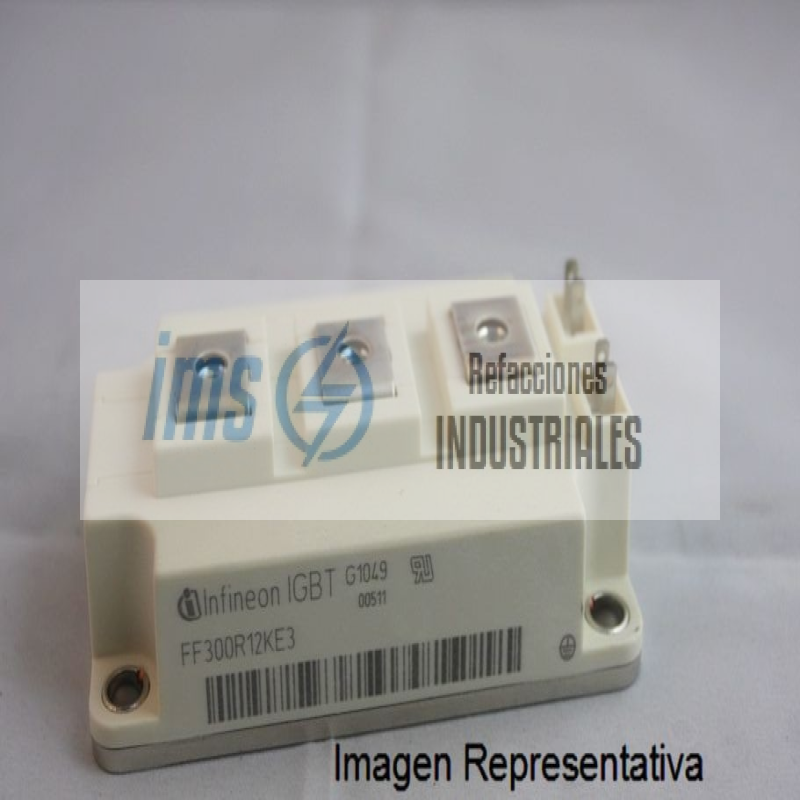

Módulo IGBT Infineon FF300R12KE3_B2

El FF300R12KE3_B2 es un módulo de potencia de doble configuración (Dual/Half-Bridge) que utiliza la tecnología IGBT3 de tercera generación con Fieldstop y Trench. Este diseño está optimizado para minimizar las pérdidas por conducción y conmutación, ofreciendo una alta densidad de potencia y una excelente capacidad de soportar cortocircuitos en aplicaciones industriales de alta exigencia.

Características Principales

Tecnología de Trinchera (Trench): Reduce significativamente la tensión de saturación colector-emisor, lo que se traduce en una mayor eficiencia energética.

Variante B2: Presenta una configuración de terminales de control optimizada para facilitar el montaje de placas de excitación (Gate Drivers) directamente sobre el módulo o para cumplir con requisitos específicos de distancia de fuga.

Diodo EmCon de Recuperación Suave: Incluye diodos de libre circulación con características de recuperación suave que minimizan los picos de voltaje y el ruido electromagnético durante la conmutación.

Placa de Base Aislada: Utiliza una base de cobre con aislamiento cerámico de alta calidad para garantizar una transferencia de calor eficiente y segura hacia el disipador.

Especificaciones Eléctricas Nominales

Voltaje Colector-Emisor (Vces): 1200 Voltios (V)

Corriente de Colector Continua (Ic): 300 Amperios (A) a una temperatura de carcasa de 80 grados Celsius.

Corriente de Colector de Pico (Icrm): 600 Amperios (A).

Voltaje Colector-Emisor de Saturación (Vce sat): Típicamente 1.70 Voltios (V) a 300 Amperios (valor nominal a 25 grados Celsius).

Potencia Total Disipada (Ptot): Hasta 1450 Watts (W) por cada unidad IGBT interna.

Voltaje de Aislamiento (Viso): 2500 Voltios AC (rms) durante 1 minuto entre terminales y base.

Temperatura de Operación (Tj): Hasta 125 grados Celsius en condiciones de carga continua (máximo 150 grados en picos).

Detalles Físicos y Mecánicos

Tipo de Carcasa: Estándar de 62 milímetros (mm) de ancho.

Terminales de Potencia: Pernos roscados M6 para una conexión de baja resistencia eléctrica.

Terminales de Control: Terminales tipo pin o lengüeta (según revisió

Par de Apriete de Montaje: 3.0 a 6.0 Newton-Metro (Nm).

Par de Apriete de Terminales: 2.5 a 5.0 Newton-Metro (Nm).

Peso: Aproximadamente 350 gramos.

Este módulo es ideal para sistemas de conversión de energía que requieren alta fiabilidad, como:

Accionamientos Industriales: Variadores de frecuencia para motores de gran potencia en bombas, ventiladores y molinos.

Sistemas de Energía Renovable: Inversores para aerogeneradores y plantas solares fotovoltaicas.

Transporte Eléctrico: Sistemas de tracción para trenes ligeros o vehículos industriales pesados.

Fuentes de Poder: UPS de alta capacidad y fuentes de alimentación para servidores de datos.

Soldadura Industrial: Máquinas de soldadura inverter de alto ciclo de trabajo.
