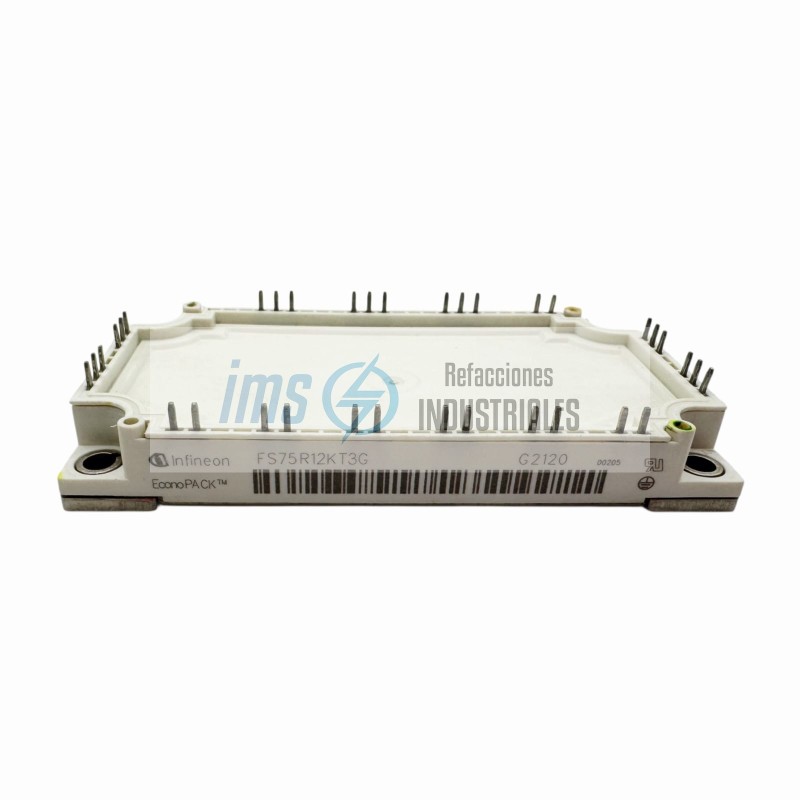

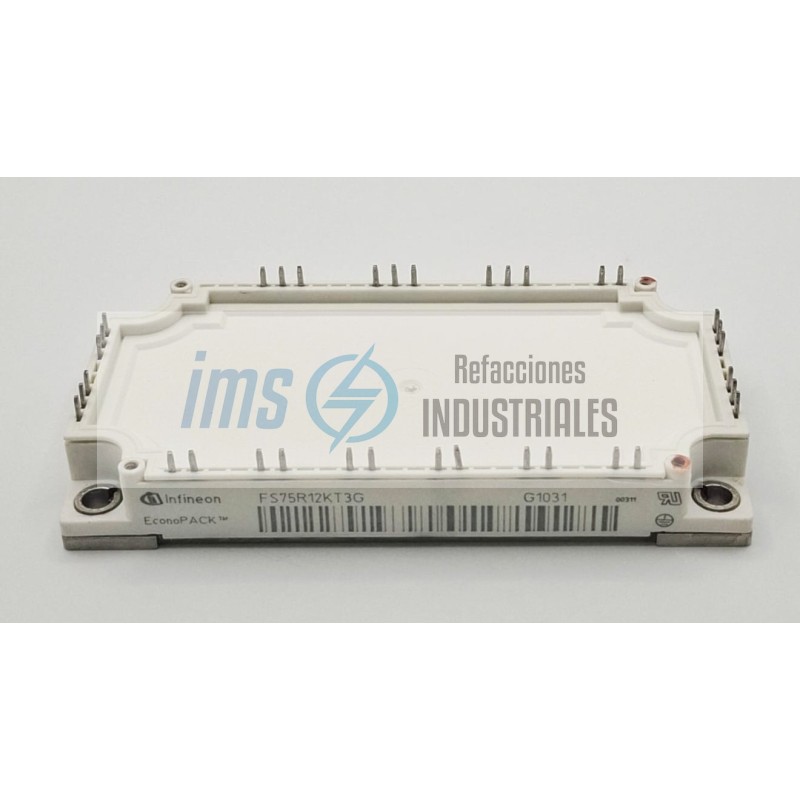

FS75R12KT3G

El FS75R12KT3G es un módulo de potencia industrial de transistores IGBT de seis etapas en topología de puente trifásico completo (Sixpack IGBT Power Module), diseñado y fabricado en Alemania por la corporación líder en semiconductores de alta potencia Infineon Technologies.

Este robusto bloque de estado sólido pertenece a la célebre familia EconoPACK 2. Su función principal en la planta es actuar como la etapa inversora primaria y simétrica en variadores de frecuencia y servodrives de rango medio, encargándose de trocear corrientes masivas de Corriente Directa mediante modulación PWM para controlar velocidad, torque y posición de motores eléctricos trifásicos industriales.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura Infineon)

Cada bloque del código de catálogo grabado en la resina fenólica del chasis define los límites físicos, eléctricos y mecánicos fijos de fábrica:

FS: Especifica la configuración del circuito interno. Indica una topología de tipo Sixpack (6 IGBTs integrados), configurados en tres ramas de medio puente en paralelo para controlar directamente las tres fases de salida (U, V, W).

75 (Especificación Crítica de Amperaje): Determina la corriente continua nominal máxima que puede conducir el dispositivo. Está calibrado para soportar de forma perenne hasta 75 Amperios (A) directos a la carga bajo una temperatura controlada en la placa base de 80 grados Celsius (o hasta 105A continuos a 25 grados Celsius en laboratorio).

R: Identifica la inclusión de la tecnología de diodos de conmutación rápida de Infineon con baja carga de recuperación inversa.

12 (Especificación Crítica de Voltaje): Código indexado que establece la tensión de ruptura Colector-Emisor. Indica que soporta voltajes de operación nominales de hasta 1200 Voltios (V) en Corriente Directa (diseñado para redes trifásicas industriales rudas de 380V, 440V y 480V CA).

KT3: Define la familia tecnológica del silicio interno. Emplea chips IGBT3 con arquitectura TrenchStop / Fieldstop, una ingeniería que disminuye drásticamente el voltaje de saturación y las pérdidas por conmutación, logrando que el módulo opere de forma mucho más fría y eficiente.

G: Especifica que el módulo cuenta con la integración de un termistor NTC (Negative Temperature Coefficient) de precisión interno para el monitoreo térmico en tiempo real.

2. Datos Eléctricos de Fuerza y Lógica del Silicio

La electrónica de potencia de Infineon está diseñada para soportar regímenes dinámicos severos sin sufrir fatiga estructural:

Corriente de Pico Transitoria (Sobrecorriente): Capaz de tolerar corrientes de pulso pico repetitivas de hasta 150 Amperios durante milisegundos, permitiendo que el variador soporte los picos de arranque de motores pesados o atascos mecánicos en la línea de proceso antes de que actúen las protecciones lógicas.

Temperatura Máxima de Operación de la Junta: El silicio está calibrado para operar de forma segura a temperaturas internas de hasta 125 grados Celsius continuos (con picos transitorios tolerables de hasta 150 grados Celsius).

Aislamiento Galvánico de la Base: Los chips de silicio internos descansan sobre un sustrato cerámico de alta conductividad térmica que los aísla eléctricamente de la placa base de cobre externa. Soporta un aislamiento dieléctrico de prueba de hasta 2500 Voltios CA directo contra el disipador de calor, garantizando la seguridad en el tablero eléctrico.

3. Arquitectura del Chasis y Distribución de Conexiones de Fuerza

El encapsulado EconoPACK 2 organiza de forma muy rígida sus pines metálicos superiores, dividiendo los bornes masivos de alta corriente de las terminales delgadas de control lógico (disparos PWM de las compuertas):

Bornes del Bus de Corriente Directa (Pines de Entrada Ruda):

Pines P (o DC+): Conexión directa al riel positivo del Bus de CD del variador de frecuencia.

Pines N (o DC-): Conexión directa al riel negativo del Bus de CD.

Bornes de Salida hacia la Carga (Salidas Trifásicas conmutadas):

Pines U / V / W: Conexión directa hacia las tres terminales de fuerza del motor eléctrico de Corriente Alterna.

Pines de Control Lógico (Compuertas / Gates):

Pines del Termistor NTC (Monitoreo Térmico):

Dos pines frontales dedicados para conectar el sensor de temperatura directo a la lógica de control del variador.

Debido a su diseño Sixpack de 75A y 1200V, el módulo FS75R12KT3G es la refacción central en:

Etapas Inversoras de Variadores de Frecuencia de Rango Medio: Módulo único integrado para construir la etapa de salida de variadores de velocidad de entre 25 y 40 HP (Caballos de Fuerza) en redes de 440V/480V CA.

Servo Accionamientos Industriales Pesados: Unidades de control de movimiento multieje coordinado en prensas de estampado, cortadoras textiles o brazos robots de posicionamiento de alta aceleración.

Sistemas de Energía Renovable e Inversores Solares: Conmutación primaria en inversores centralizados trifásicos para inyectar la energía de bancos de baterías o paneles solares hacia la red de la planta.

Fuentes de Alimentación Ininterrumpida (UPS) de Grado Industrial: Equipos de respaldo críticos para salas de control o centros de cómputo de refinerías y cementeras.
