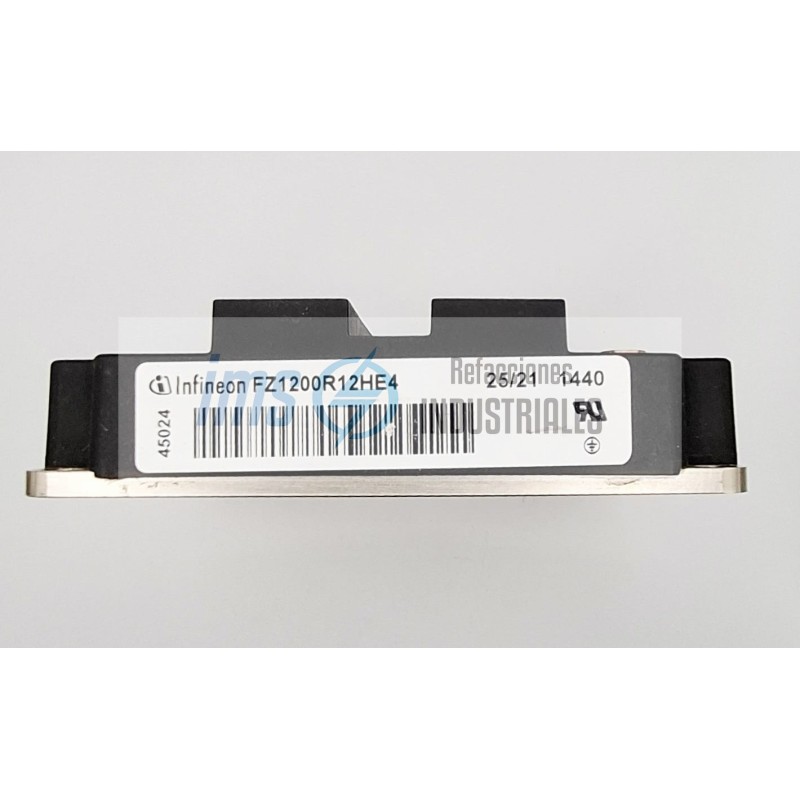

FZ1200R12HE4

El FZ1200R12HE4 es un módulo de potencia industrial de transistor IGBT único de capacidad extrema (Single IGBT Power Module), diseñado y fabricado bajo la más alta ingeniería de estado sólido por el líder global en semiconductores de potencia, Infineon Technologies.

Este imponente bloque disipador pertenece a la legendaria familia de encapsulados IHM-B de Infineon. A diferencia de los módulos duales en medio puente comunes, este dispositivo concentra toda su arquitectura interna en un único y colosal interruptor IGBT respaldado por un diodo de marcha libre con tecnología Emitter Controlled 4. Su función en la planta es actuar como una válvula electrónica síncrona de fuerza brutal, encargada de conmutar corrientes de miles de amperios a frecuencias medias mediante modulación PWM en inversores centrales, tracción ferroviaria y subestaciones de energía renovable.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura Infineon)

Cada segmento grabado en láser sobre la robusta carcasa fenólica establece los límites físicos, térmicos y de silicio inalterables de la refacción:

FZ: Identifica oficialmente a la topología interna del módulo como un Interruptor Único (Single Switch / Chopper / Single IGBT). Todo el módulo opera como un solo transistor gigante.

1200 (Especificación Crítica de Amperaje Nominal): El límite de fuerza galvánica. Determina que el silicio está calculado estructuralmente para conducir una corriente continua de colector de hasta 1200 Amperios (A) directos a la carga bajo un régimen perenne con temperatura controlada en la carcasa (TC = 100°C). A temperatura ambiente de taller (25°C), la oblea tolera picos continuos de hasta 1825 A.

R: Indica la integración interna en paralelo inverso de un diodo de recuperación rápida (Fast Recovery Diode) altamente eficiente para drenar los picos inductivos de la carga.

12 (Especificación Crítica de Voltaje de Bloqueo): Multiplicando este factor por 100, establece que el IGBT posee una tensión de ruptura colector-emisor (VCES) de 1200 Voltios (V). Esto lo blinda para operar con total holgura en buses de corriente directa pesados de 600V a 850V CC procedentes de redes trifásicas comerciales de 440V/480V CA.

HE4 (Tecnología de Silicio e Ingeniería de Oblea): El rasgo de alta eficiencia. Certifica que el módulo incorpora la arquitectura Trench/Fieldstop IGBT4 emparejada con diodos Emitter Controlled 4. Esta física de semiconductores reduce de forma drástica el voltaje de saturación y minimiza las pérdidas por conmutación térmica, elevando la temperatura máxima de operación en conmutación dinámica hasta los 150°C.

2. Datos Eléctricos de Fuerza y Gestión de Potencia

La metalurgia interna del FZ1200R12HE4 está calculada para absorber demandas extremas en aplicaciones de gran tonelaje:

Corriente de Pico Repetitiva de Colector (ICRM): Capaz de tolerar pulsos de corriente de hasta 2400 Amperios durante lapsos de 1 milisegundo para romper la inercia estática en arranques mecánicos masivos.

Bajo Voltaje de Saturación (VCE sat): Registra una caída de tensión típica de apenas 1.75 V a 2.05 V operando a plena carga (1200A). Esta baja resistencia interna reduce drásticamente la disipación calórica residual del silicio.

Aislamiento Galvánico de la Placa Base de Cobre (VISOL): Los chips de silicio flotan sobre un sustrato cerámico de Alúmina (Al2O3) que los aísla físicamente de la placa base inferior de cobre. Soporta un voltaje de prueba dieléctrico rígido de 2500 Voltios CA eficaces (RMS) a 50Hz durante un minuto, garantizando que el disipador exterior permanezca seguro al tacto.

Disipación de Potencia Total Absoluta (Ptot): Estructuralmente capaz de transferir y disipar hasta 7.15 Kilovatios (7150 W) de calor puro a través de su base de cobre hacia el sistema de enfriamiento del gabinete a 25°C.

3. Arquitectura del Chasis IHM-B e Interfaces de Conexión

El módulo unifica sus conexiones organizando los pernos masivos de fuerza en la carátula superior y los pines lógicos de control en el lomo frontal:

Bornes de Fuerza Principal (Tornillos M8 Superiores): Pernos masivos de alta presión calculados para recibir las barras de cobre gruesas (Busbars) del lazo de potencia principal (Colector y Emisor).

Pines Lógicos de Control (Tornillos M4 o Bornes Rápidos): Terminales de control dedicadas a la compuerta (Gate) y emisor auxiliar (Emitter Sense). Reciben los pulsos rápidos PWM de +/-15V procedentes de la tarjeta amplificadora de disparo.

Configuración en Tablero: Al ser un módulo de transistor único (Single Switch), se requieren típicamente seis módulos FZ1200R12HE4 interconectados mediante barras de cobre en el gabinete para estructurar un puente inversor trifásico completo de gran potencia para motores gigantes.

Debido a su colosal capacidad de 1200A y su rigidez a 1200V, el Infineon FZ1200R12HE4 es la refacción central en:

Inversores de Tracción Ferroviaria y Subterránea: Módulo inversor maestro en locomotoras eléctricas y trenes suburbanos para controlar la velocidad y el torque de los motores de tracción principales en las ruedas.

Inversores Centrales para Plantas Solares Fotovoltaicas de Gran Escala: Etapa de conmutación primaria encargada de tomar los megavatios de Corriente Directa generados por los campos de paneles solares y trocearlos para inyectarlos en sincronía a la red eléctrica nacional.

Variadores de Frecuencia Gigantes de Media Tensión (Mega-Drives): Etapas inversoras finales para el control de velocidad de motores de inducción de miles de caballos de fuerza (HP) en molinos de cemento, minería pesada y extractores de plantas siderúrgicas.

Sistemas de Almacenamiento de Energía por Baterías (BESS): Convertidores bidireccionales de gran potencia encargados de estabilizar las redes eléctricas industriales.
