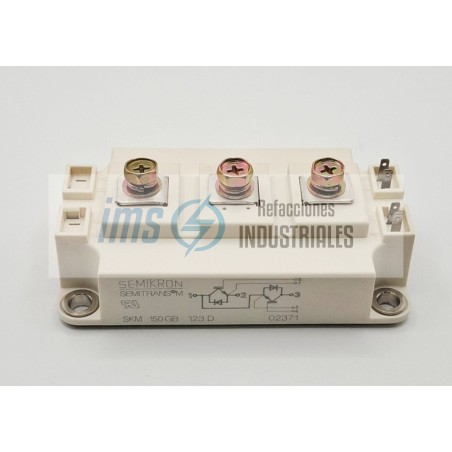

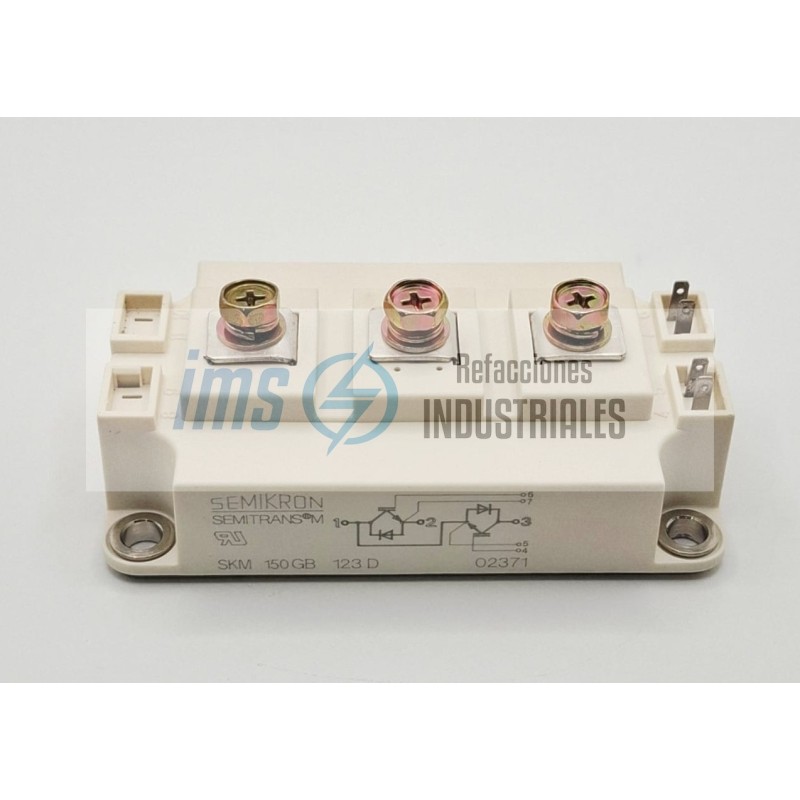

SKM150GB123D

El SKM150GB123D es un módulo de potencia industrial de transistores IGBT dobles en topología de medio puente (Dual IGBT Half-Bridge Power Module), diseñado y fabricado en Alemania por el gigante de la electrónica de potencia Semikron (actualmente consolidado globalmente como Semikron Danfoss).

Este robusto componente de hardware rudo no es un transistor discreto común; es un bloque integrado de estado sólido para servicio pesado (Heavy Duty Power Block). Su función principal en la planta es actuar como la celda de conmutación de fuerza primaria de alta velocidad en las etapas de inversión de los variadores de frecuencia, servodrives pesados, inversores solares y fuentes de soldadura de gran capacidad, encargándose de trocear corrientes masivas a voltajes muy altos para modular la potencia entregada a la carga.

1. Desglose Alfanumérico Estricto de Modelo (Nomenclatura Semikron)

Cada bloque del código de catálogo grabado en relieve sobre la carcasa fenólica define los límites físicos, eléctricos y metalúrgicos inalterables de la pieza:

SKM: Identifica a la legendaria familia de Módulos con tecnología IGBT de Semikron (Semitrans Series), encapsulados en carcasas aisladas con placas base de cobre para optimizar la transferencia térmica.

150 (Especificación Crítica de Amperaje): Determina la corriente nominal máxima continua que puede conducir el semiconductor. Está calibrado para soportar de forma perenne hasta 150 Amperios (A) directos a una temperatura controlada en la placa base de 25 grados Celsius (o hasta 100A continuos a 80 grados Celsius de operación real en planta).

GB: Especifica de forma estricta la arquitectura del circuito interno. Indica una configuración de Medio Puente (Half-Bridge / 2 IGBTs en serie), integrando el transistor del lado alto (High-Side) y el del lado bajo (Low-Side) en el mismo chasis con diodos de marcha libre en paralelo.

123 (Especificación Crítica de Voltaje): Código indexado de Semikron que establece la tensión de ruptura de las compuertas de silicio. Indica que soporta voltajes de operación nominales de hasta 1200 Voltios (V) en Corriente Directa (adecuado para trabajar en sistemas industriales con líneas de alimentación ruda de 380V, 440V y 480V CA).

D: Certifica que el módulo incorpora la tecnología de diodos de conmutación ultra-rápida de Semikron (CAL Diode - Controlled Axial Lifetime), optimizados para mitigar las corrientes parásitas de recuperación inversa y amortiguar los picos inductivos destructivos.

2. Datos Eléctricos de Fuerza y Lógica de Conmutación

La ingeniería interna de Semitrans está diseñada para conmutar potencias masivas minimizando las pérdidas por calor:

Tecnología del Silicio: Emplea transistores con estructura IGBT3 (Trench, Field Stop), una física de chip avanzada que reduce drásticamente el voltaje de saturación Colector-Emisor, logrando que el módulo opere de forma más fría y eficiente.

Corriente de Pico Transitoria: Capaz de soportar corrientes de pulso pico repetitivas de hasta 300 Amperios durante milisegundos, tolerando las intensas corrientes de arranque de motores pesados o cortocircuitos momentáneos antes de que actúen las protecciones lógicas.

Aislamiento Galvánico de la Base: La placa interna de cobre sobre la que descansan los chips de silicio está completamente aislada eléctricamente del circuito mediante placas cerámicas de Nitruro de Aluminio. Soporta un aislamiento dieléctrico de prueba de hasta 2500 Voltios CA directo contra el chasis o disipador de calor, garantizando la seguridad en el tablero.

3. Arquitectura del Chasis y Distribución de Bornes de Fuerza

El encapsulado (estándar de la industria tipo SEMITRANS 2) organiza de forma muy rígida sus conexiones, separando los tornillos masivos de fuerza ruda de las terminales delgadas de control lógico:

Bornes de Fuerza de Alta Potencia (Tornillos M5 Superiores)

Terminal 1 (Terminal C1 / Colector del IGBT Superior): Conexión directa a la línea positiva (+) del Bus de Corriente Directa del variador.

Terminal 2 (Terminal E2/C1 / Punto Medio del Medio Puente): La salida de potencia conmutada. Es el borne que va directo hacia una de las fases del motor eléctrico (U, V o W). Conecta internamente el Emisor del transistor superior con el Colector del transistor inferior.

Terminal 3 (Terminal E2 / Emisor del IGBT Inferior): Conexión directa a la línea negativa (-) del Bus de Corriente Directa.

Bornes de Control de Baja Señal (Pines Rápidos Frontales)

Pines G1 y E1: Compuerta (Gate) y Emisor de control del transistor superior (reciben los pulsos PWM de disparo de la tarjeta de drivers).

Pines G2 y E2: Compuerta (Gate) y Emisor de control del transistor inferior.

Debido a su capacidad de 150A y 1200V, el módulo SKM150GB123D es la refacción central en:

Etapas de Salida de Variadores de Frecuencia de Gran Capacidad: Utilizado en arreglos de tres módulos independientes (uno por cada fase) para construir el puente inversor trifásico PWM de variadores de velocidad de entre 40 y 75 HP.

Servo Accionamientos y Sistemas de Posicionamiento Pesados: Unidades de control de motores síncronos de imanes permanentes en prensas de estampado, molinos o grúas.

Sistemas de Alimentación Ininterrumpida (UPS) e Inversores Solares: Conmutación primaria para la conversión de bancos de baterías de Corriente Directa a líneas comerciales de Corriente Alterna puras.

Máquinas de Soldadura Industrial por Inversor: Fuentes de soldadura pesada de arco o plasma que exigen altas frecuencias de conmutación para estabilizar el arco eléctrico.
