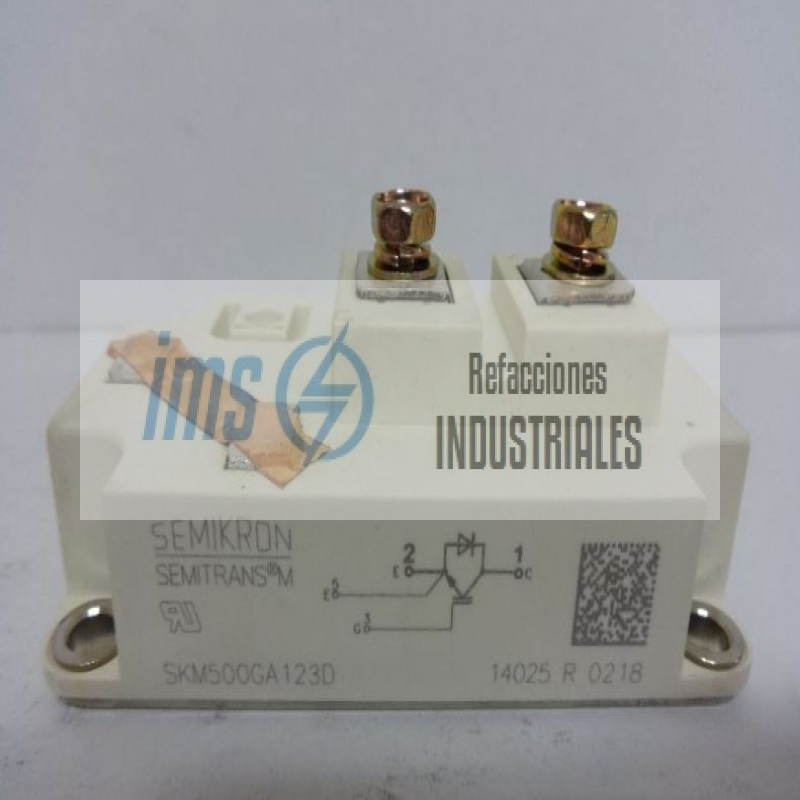

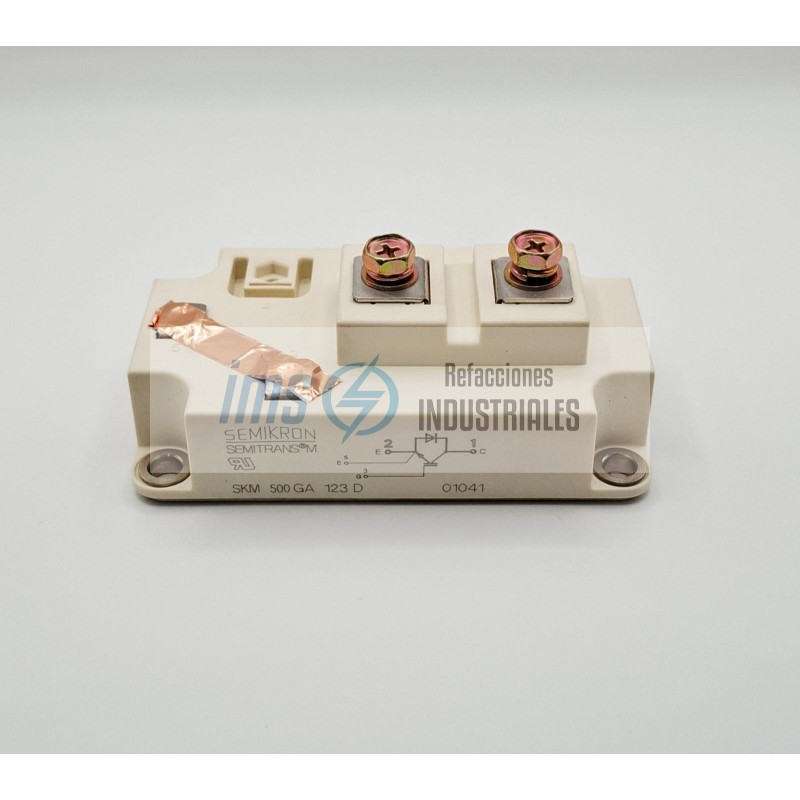

SKM500GA123D

El SKM500GA123D de Semikron es un módulo IGBT (Insulated Gate Bipolar Transistor) de alta potencia diseñado para aplicaciones industriales exigentes. Pertenece a la familia SEMITRANS 3, un estándar en la industria por su robustez térmica y facilidad de montaje sobre disipadores de calor.

Este componente es un interruptor electrónico de gran escala, optimizado para manejar corrientes muy elevadas con pérdidas de conmutación reducidas.

Especificaciones Eléctricas de Potencia

Configuración: Un solo interruptor (Single Switch). Contiene un IGBT de gran tamaño y un diodo de libre circulación (freewheeling) conectado en antiparalelo.

Tensión máxima colector-emisor (Vces): 1200 V.

Corriente de colector continua (Ic): 500 A (medido a una temperatura de carcasa de 25 °C). A 80 °C, la corriente nominal se sitúa típicamente alrededor de los 340-350 A.

Corriente de pico (Icp): Hasta 1000 A (por periodos breves de 1 ms).

Tensión de saturación colector-emisor (Vce sat): Aproximadamente 2.50 V (a corriente nominal).

Tecnología de chip: IGBT3 (Trench). Ofrece una excelente eficiencia energética y una distribución de calor uniforme.

Características Fí

Encapsulado: SEMITRANS 3. Es un bloque de alta resistencia con terminales de potencia tipo tornillo.

Placa base: Cobre aislado. Permite el montaje directo sobre el disipador de calor (heatsink), garantizando un aislamiento de hasta 2500 V AC entre los terminales y la base.

Terminales:

Terminales de potencia: Tornillos M6 para la conexión de barras de cobre o cables de gran calibre.

Terminales de control: Terminales de pestaña (Faston) o tornillos pequeños (dependiendo de la revisión) para la activación de la compuerta (Gate) y el sentido del emisor.

Debido a su capacidad de manejar hasta 500 A, este módulo se encuentra en el corazón de sistemas de gran potencia:

Variadores de Frecuencia (VFD) de Alta Potencia: Control de velocidad para motores industriales pesados en minería, bombeo y ventilación a gran escala.

Inversores de Energía Solar y Eólica: Conversión de energía DC proveniente de paneles o turbinas a AC para la red eléctrica.

Sistemas de Alimentación Ininterrumpida (UPS): Etapas de potencia para sistemas de respaldo en centros de datos críticos.

Tracción Eléctrica: Controladores de motores para vehículos pesados de transporte, como montacargas de gran tonelaje o trenes ligeros.

Máquinas de Soldadura Industrial: Generación de corrientes continuas estables para soldadura de arco pesado.
