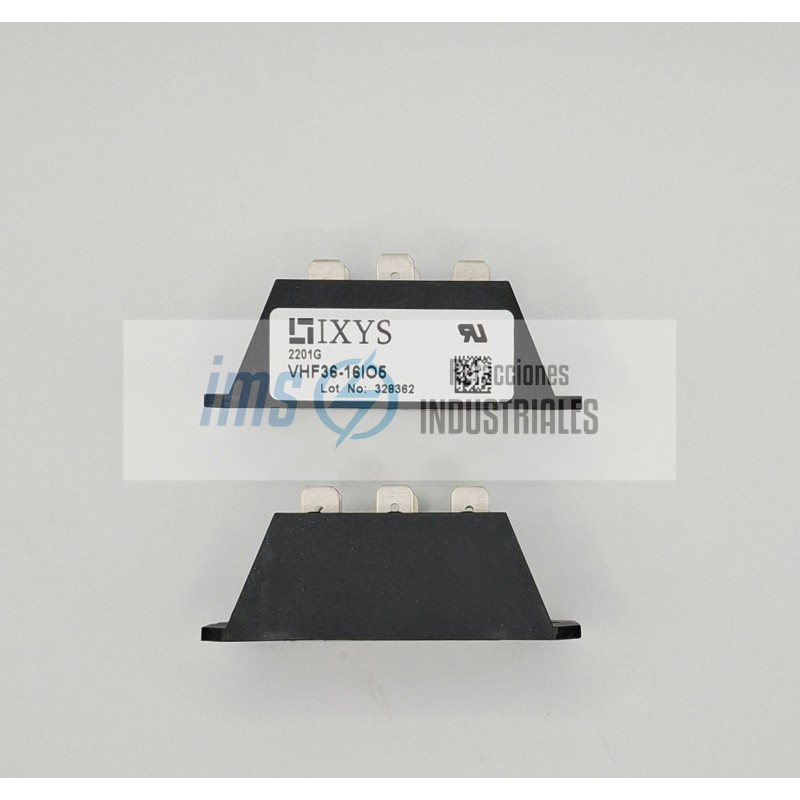

VHF36-16IO5

El VHF36-16IO5 es un módulo puente rectificador de potencia controlado monofásico (Single-Phase Half-Controlled AC Web Rectifier Bridge), diseñado y fabricado en Alemania por la corporación líder en semiconductores de potencia ruda IXYS (actualmente parte del grupo global Littelfuse).

Este componente no es un puente de diodos ordinario. Es un puente semicontrolado (Half-Controlled) que fusiona la rectificación estándar con el control electrónico de fase. Aloja internamente una combinación de diodos de silicio tradicionales y tiristores (SCRs). Su función principal en la planta es actuar como un regulador estático de energía, encargado no solo de transformar la Corriente Alterna (CA) en Corriente Directa (CD), sino de controlar con precisión el nivel de voltaje de salida de CD variando el ángulo de disparo de las compuertas de los tiristores.

1. Desglose Estricto del Código de Modelo (Nomenclatura IXYS)

Cada bloque alfanumérico grabado en relieve en la resina epóxica del módulo define estrictamente las obleas de silicio internas de fábrica:

VHF: Identifica la topología de circuito patentada por IXYS para Puentes Rectificadores Monofásicos Semicontrolados encapsulados en un chasis modular unificado de alta resistencia térmica.

36: La especificación crítica de corriente nominal continua. Indica que el módulo puede conducir de forma estable y continua hasta un máximo de 36 Amperios (A) de Corriente Directa hacia la carga, siempre y cuando esté acoplado a un disipador de calor adecuado.

-16: La especificación crítica de voltaje de bloqueo inverso (V_RRM). El número 16 determina una clasificación estricta de 1600 Voltios (V) (1.6 kV) de aislamiento dieléctrico. Este enorme margen de seguridad le permite operar con total holgura frente a picos transitorios y ruidos severos en líneas comunes de 110V, 220V, 380V y hasta 440V CA sin perforarse.

IO5: Especifica la geometría física del empaque mecánico (diseño tipo ECO-PAC 1) que expone terminales de pines rápidos para soldar o conectar mediante clips de presión y una base metálica aislada para montaje directo.

2. Datos Eléctricos de Fuerza y Gestión Térmica

Las especificaciones técnicas de las obleas internas de IXYS garantizan estabilidad frente a regímenes de trabajo continuos de 24 horas:

Voltaje Inverso de Pico Repetitivo (V_RRM / V_DRM): 1600 V.

Configuración Interna: Aloja un puente con 2 tiristores (SCRs) en la parte superior y 2 diodos en la parte inferior, acompañados por un diodo de libre circulación interno (Free-wheeling diode) que protege al silicio contra descargas de cargas inductivas rudas.

Corriente de Sobrecarga Transitoria (I_FSM / I_TSM): Capaz de tolerar picos de corriente instantáneos de hasta 520 Amperios por fracciones de ciclo (10 milisegundos a 50/60 Hz) en arranques de motores o cargas masivas sin destruirse.

Base Metálica Aislada por Cerámica (Aislamiento de 3000V): Las pastillas de silicio internas están montadas sobre una placa trasera de cobre aislada eléctricamente mediante una capa interna de cerámica de nitruro de aluminio. Soporta voltajes de aislamiento superiores a los 3000 V directos, permitiendo atornillar el puente directamente al chasis metálico o disipador del tablero sin riesgo de derivaciones a tierra física.

3. Arquitectura del Chasis y Distribución de Bornes

El módulo organiza sus pines superiores separando los bornes de fuerza ruda de las micro-terminales destinadas al disparo lógico:

Terminales de Entrada de CA (Pines de fuerza rotulados como ~ o L1 / L2): Bornes donde se conectan los dos hilos de fuerza monofásicos procedentes de la línea de CA del tablero.

Borne de Salida Positiva (Rotulado como + o DC+): Entrega el polo positivo de Corriente Directa regulada/rectificada hacia la máquina.

Borne de Salida Negativa (Rotulado como - o DC-): Entrega el polo negativo de Corriente Directa para cerrar el lazo eléctrico de fuerza.

Pines de Compuerta (Gate Terminals rotulados como G1, G2 / K1, K2): Terminales delgadas destinadas estrictamente para conectar los cables de control procedentes de la tarjeta de disparo analógica o del PLC. Al inyectar un micro-pulso de corriente en estas compuertas, el tiristor correspondiente se enciende, permitiendo regular el voltaje de salida de CD.

Gracias a su capacidad para regular el voltaje de salida de CD de forma electrónica, el VHF36-16IO5 es la refacción central en:

Control de Velocidad de Motores de Corriente Directa Pequeños: Actúa como el variador primario para motores de CD de imanes permanentes o devanado shunt de hasta 3 HP, regulando la velocidad de avance de tornillos dosificadores, extrusoras ligeras o agitadores químicos modificando el voltaje de armadura.

Fuentes de Poder Industriales Reguladas y Cargadores de Baterías: Etapa primaria de rectificación controlada para regular la salida de corriente exacta en cargadores de bancos de baterías críticos o sistemas de alimentación de subestaciones.

Sistemas de Excitación Estática para Alternadores y Generadores: Control preciso de la corriente de campo necesaria para magnetizar el rotor de generadores eléctricos de emergencia para mantener estable el voltaje de salida de la planta frente a cambios de carga.
