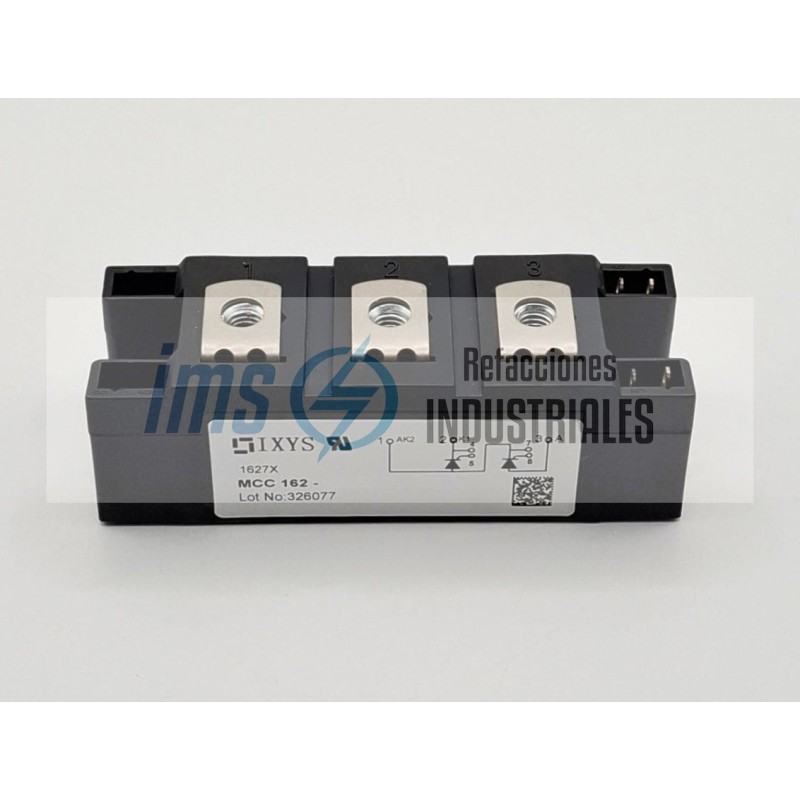

MCC162-14 io1

El MCC162-14IO1 es un módulo de potencia de estado só

Este dispositivo está integrado en una topología de brazo de puente (Phase Leg). Se ubica exactamente en el punto medio de la serie MCC162, ofreciendo un voltaje de aislamiento intermedio que cubre las necesidades de plantas industriales con fluctuaciones de voltaje moderadas en sus líneas de alimentación.

1. Parámetros Eléctricos y Límites de Potencia Absolutos

Las especificaciones de sus uniones de silicio internas definen sus límites seguros de operación en circuitos de fuerza:

Voltaje Inverso de Pico Repetitivo (Vdrm / Vrrm): 1400 Voltios (V). El identificador 14 en la nomenclatura especifica este rango crítico de tensión. Este nivel de aislamiento le permite operar con total tranquilidad en líneas de fuerza estándar de 440V y 480V CA, absorbiendo sobretensiones transitorias y ruido de la red sin sufrir cortocircuitos o rupturas dieléctricas.

Corriente Directa Nominal Promedio (Itav): 165 Amperios (A) continuos por tiristor bajo una temperatura de chasis controlada (típicamente a 85 °C).

Corriente Eficaz Plena (Itrms): Hasta 300 Amperios (A) de conducción eficaz en el módulo completo.

Corriente de Sobrecarga Transitoria (Itsm): Capaz de soportar picos instantáneos por cortocircuito de hasta 5,400 Amperios durante fracciones de segundo (un ciclo de 50/60 Hz), dando margen de actuación a los fusibles de acción rápida antes de que el tiristor se destruya.

2. Configuración del Circuito Interno (Topología MCC)

La nomenclatura MCC en los módulos de IXYS especifica una configuración de Tiristores en Serie / Cátodo Común (Phase Leg):

Dos Tiristores Integrados: El módulo aloja internamente dos tiristores conectados en serie. La terminal 1 corresponde al Ánodo del primer tiristor, la terminal 2 es el punto medio (Cátodo del primero conectado al Ánodo del segundo) que usualmente va conectado a la fase de entrada de Corriente Alterna, y la terminal 3 es el Cátodo de salida del segundo tiristor.

Terminales de Control (Gate / Compuerta): Cuenta con pines pequeños en la sección superior etiquetados para las compuertas y cátodos auxiliares de ambos tiristores. A través de ellos, la tarjeta electrónica de control (Trigger Circuit) envía los pulsos de corriente necesarios para modificar el ángulo de fase y regular con precisión el voltaje de salida.

3. Características de Construcción Mecánica (Encapsulado TO-240AA)

Placa Base de Cobre Aislada: La base metálica del módulo está fabricada en cobre sólido para una máxima transferencia térmica, pero está aislada eléctricamente del circuito interno mediante una capa de cerámica avanzada (Direct Copper Bonding - DCB). Esto permite atornillar el módulo directamente al disipador de aluminio de la máquina sin riesgo de cortocircuitos.

Bornes de Fuerza Robustos: Las terminales principales de tornillo superior están diseñadas para asegurar conexiones de cables pesados o barras de cobre de distribución con roscas métricas rígidas, evitando falsos contactos por vibraciones mecánicas del taller.

Hermeticidad Grado Industrial: Los componentes de silicio están encapsulados en resina epóxica de alta densidad retardante de flama, protegiendo las obleas de la humedad ambiental y el polvo metálico de la planta.

Debido a su capacidad de aislamiento de 1400V y sus 165A de conducción, el IXYS MCC162-14IO1 se despliega continuamente en:

Arrancadores Suaves para Motores Trifásicos (Soft Starters): Controla de forma segura la rampa de aceleración y desaceleración de motores de gran caballaje en redes de 440V/480V, recortando el voltaje de entrada durante el arranque para mitigar el pico de corriente en la planta.

Controladores de Velocidad para Motores de Corriente Directa (Drives de CD): Utilizado en puentes rectificadores completamente controlados para ajustar el voltaje de armadura en motores grandes de grúas viajeras, molinos y extrusoras.

Controladores de Potencia para Hornos de Fundición (SCR Power Controls): Regulación milimétrica de la temperatura en bancos de resistencias térmicas masivas o sistemas de calentamiento industrial mediante control por ángulo de disparo o ráfaga de ciclos.

Fuentes de Poder Industriales y Cargadores de Baterías Masivos: Rectificación controlada en sistemas de electrólisis, plantas galvánicas o inversores industriales de respaldo.
