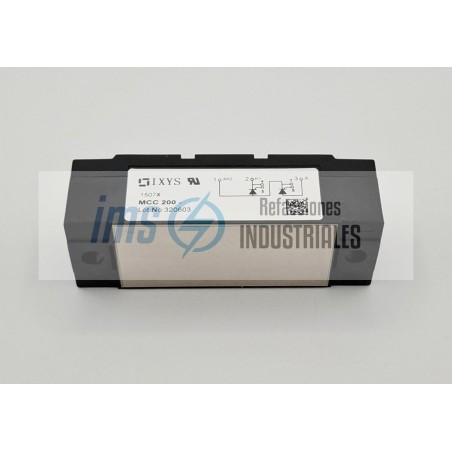

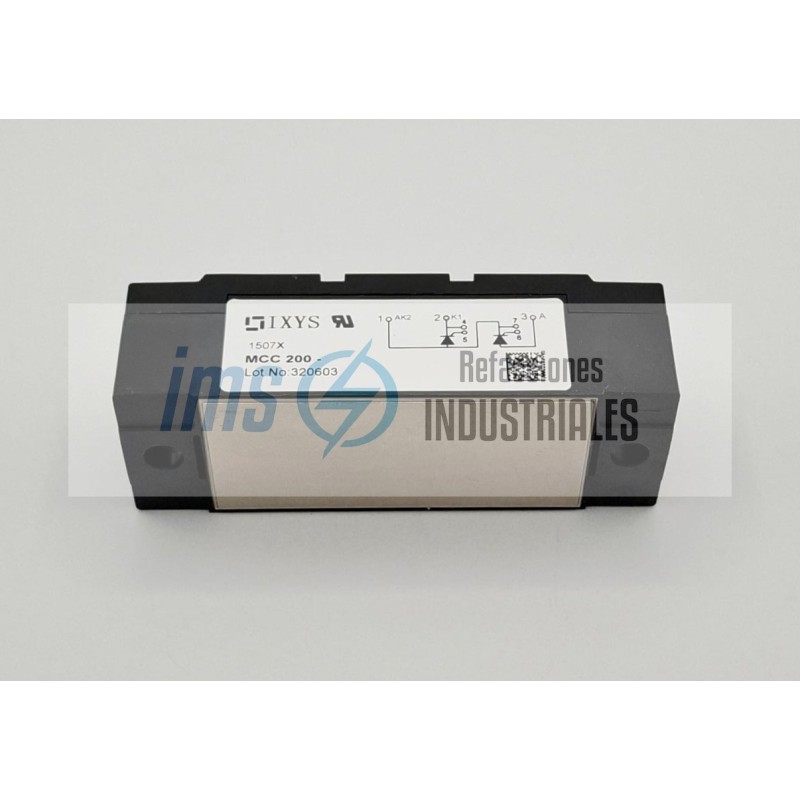

MCC200-14IO1

El módulo MCC200-14IO1 de IXYS (una compañía de Littelfuse) es un módulo de potencia dual de tiristores (SCR) diseñado para el control y la conmutación de corriente en aplicaciones industriales de alta exigencia. Cuenta con una configuración de dos tiristores conectados en serie (phase leg o rama de fase) montados sobre una placa base con aislamiento eléctrico integrado.

Este componente ofrece una elevada capacidad para soportar corrientes de sobretensión (surge current), baja caída de tensión en estado activo y un aislamiento galvánico de alta seguridad entre los terminales y la base metálica. Su pasivación planar por vidrio asegura la confiabilidad operativa frente a variaciones térmicas y picos de tensión en sistemas de conversión de potencia.

Specs

Marca / Fabricante: IXYS / Littelfuse

Número de Parte / Código: MCC200-14IO1 (serie MCC200)

Tipo de Componente: Módulo dual de tiristores / SCR (Dual Thyristor Module - Series Connected)

Configuración Interna: Dos tiristores en serie (cátodo común / ánodo-cátodo en rama de puente)

Encapsulado / Formato: Y4-M6 (con placa base de cobre aislada)

Tipo de Montaje: Montaje en disipador por tornillos (M6 para terminales de potencia)

Especificaciones Eléctricas Principales

Tensión Inversa y en Bloqueo Máxima (VDRM / VRRM): 1400 V

Corriente Eficaz en Conducción (ITRMS): 340 A por tiristor

Corriente Media en Conducción (ITAVM): 216 A (a temperatura de caso TC = 85 °C)

Corriente de Sobretensión no Repetitiva (ITSM): 8000 A (a 50 Hz / 60 Hz, pulso de 10 ms)

Valor I2t para Fusibles: 320,000 A2s (a 10 ms)

Caída de Tensión Directa en Conducción (VT): 1.2 V máximo (a IT = 300 A)

Tasa Crítica de Crecimiento de Tensión (dv/dt): 1000 V/us

Tasa Crítica de Crecimiento de Corriente (di/dt): 150 A/us

Características de Disparo de Puerta (Gate Characteristics)

Tensión Trigger de Puerta (VGT): 2.5 V máximo (a 25 °C)

Corriente Trigger de Puerta (IGT): 150 mA máximo (a 25 °C)

Corriente de Mantenimiento (IH): 150 mA

Corriente de Enganche (IL): 200 mA

Tensión de Inmunidad al Disparo de Puerta (VGD): 0.2 V mínimo (a 125 °C)

Especificaciones Térmicas y Mecánicas

Tensión de Aislamiento Base a Terminales (VISOL): 3600 V CA (durante 1 segundo) / 3000 V CA (durante 1 minuto)

Resistencia Térmica Junta a Caso (RthJC): 0.13 K/W por tiristor

Resistencia Térmica Caso a Disipador (RthCH): 0.05 K/W por módulo (usando pasta térmica)

Rango de Temperatura de Operación (TJ): -40 °C a +125 °C

Rango de Temperatura de Almacenamiento (TSTG): -40 °C a +125 °C

Torque de Apriete Recomendado:

Montaje a disipador (M5): 2.25 a 2.75 Nm

Terminales principales (M6): 4.25 a 5.75 Nm

Dimensiones de Encapsulado: 94 mm (Largo) x 34 mm (Ancho) x 30 mm (Alto)

Peso Aproximado: 150 g

Rectificadores trifásicos e inversores para variadores de velocidad.

Control de potencia y temperatura en sistemas de calentamiento industrial.

Arrancadores suaves (Soft Starters) para motores de CA de media/alta potencia.

Fuentes de alimentación ininterrumpida (UPS) de grado industrial.

Conmutadores estáticos de transferencia y equipos de soldadura de potencia.
