SKKH57/06D

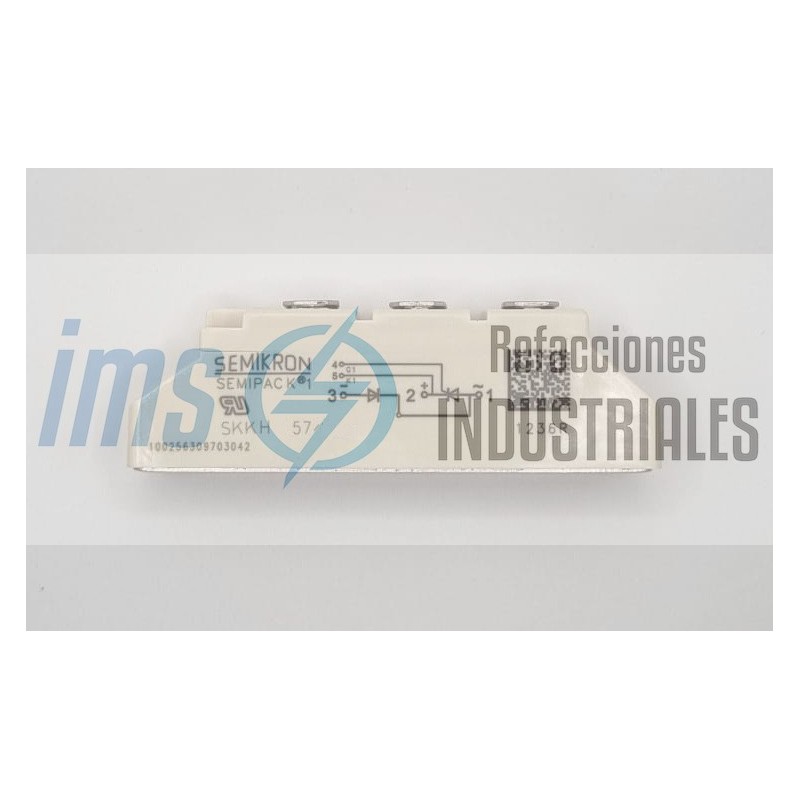

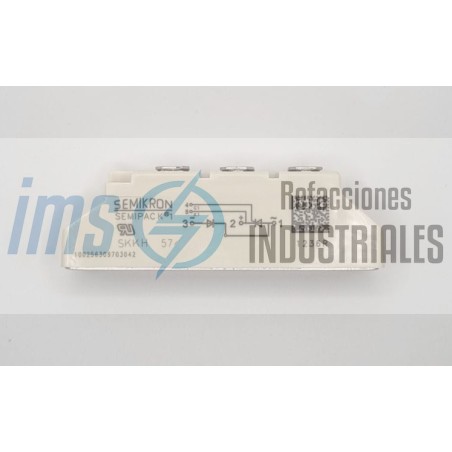

El modelo SKKH 57/06E es un módulo de fase controlada. Su configuración interna permite el control de potencia en media onda o, si se usa en pareja, en puentes completos.

Configuración: Tiristor/Diodo.

Tecnología: Unión por soldadura (Hard Soldered) para alta fiabilidad ante ciclos térmicos.

Aislamiento: Placa base de metal aislada mediante cerámica de nitruro de aluminio (AlN) o alúmina, lo que permite montarlo directamente en un disipador de calor común.

Tensión Repetitiva de Pico Mezquino VRRM?/VDRM : 600V

Corriente Nominal IT(AV)?: 50A (a Tc?=85°C)

Corriente Eficaz Máxima IRMS: ?95A

Corriente de Sobretensión (Surge) ITSM: 1500A(10ms)

Valor i2t para Fusión i2t: 11250 A2s

Tensión de Disparo de Puerta (Gate)VGT:? 2.5 V(min)

Corriente de Disparo de Puerta (Gate) IGT?: 150 mA (min)

El módulo tiene una estructura de tres terminales principales de potencia y dos terminales pequeños para el control del tiristor (Gate y Cátodo auxiliar).

Terminal 1: Ánodo del Tiristor.

Terminal 2: Cátodo del Diodo / Ánodo del Tiristor (Punto común).

Terminal 3: Cátodo del Diodo.

Conexiones de Control: Terminales faston para G (Gate) y K (Cátodo).

Debido a su capacidad de soportar voltajes de hasta 600V, es ideal para redes de 440V - 480V AC:

Arrancadores suaves (Soft Starters): Control de motores de CA.

Control de temperatura: Hornos industriales y resistencias de calefacción.

Rectificadores controlados: Fuentes de alimentación de CC industriales.

Dimming profesional: Control de iluminación de alta potencia.

Recomendaciones de Montaje

Pasta Térmica: Es obligatorio aplicar una capa fina y uniforme de grasa térmica entre el módulo y el disipador para evitar el sobrecalentamiento.

Torque: El torque de apriete para los terminales y la base debe ser de aproximadamente 3 Nm.
