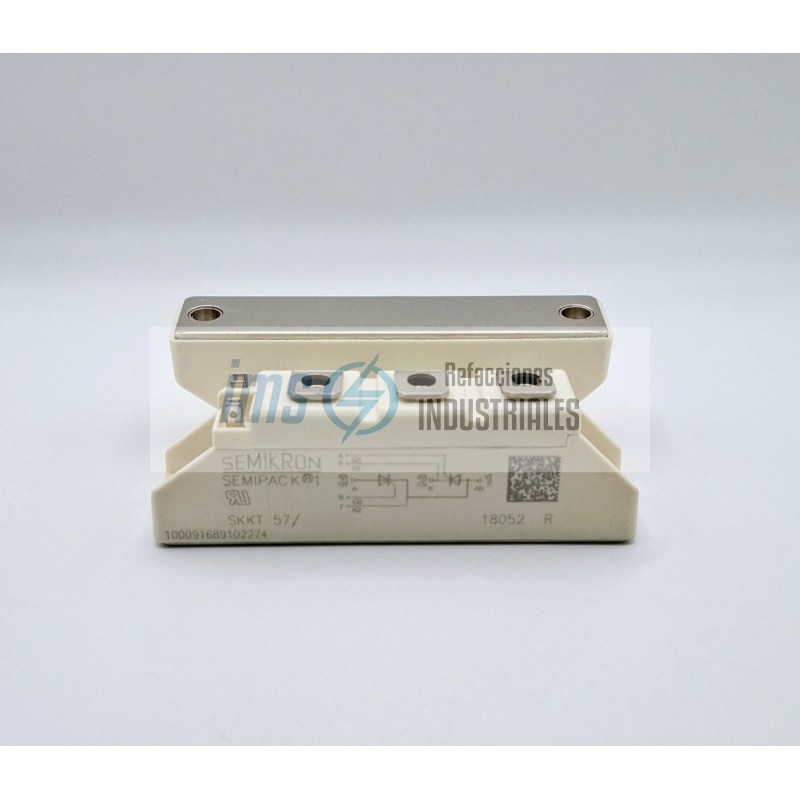

SKKT57/18E

El SKKT 57/18E es un módulo de potencia de la familia SEMIPACK 1, diseñado para aplicaciones que requieren un control de fase preciso en un formato compacto y altamente fiable. A diferencia de los modelos más grandes (como el 250 o 330), este está optimizado para potencias intermedias, manteniendo el estándar de calidad de Semikron.

Es un módulo que contiene dos tiristores (SCR/SCR) conectados en serie. Utiliza una placa base de metal aislada internamente con cerámica, lo que permite que el calor se transfiera eficientemente al disipador mientras el chasis permanece eléctricamente seguro.

Configuración: Doble Tiristor en serie (Topología clásica para puentes semicontrolados o control de CA).

Encapsulado: SEMIPACK 1.

Transferencia Térmica: Basada en tecnología de soldadura de alta resistencia para ciclos de carga frecuentes.

Tensión Repetitiva de Pico VDRM/VRRM: 1800V

Corriente Nominal Promedio IT(AV): 50A (a Tc=85°C)

Corriente Eficaz Máxima ITRMS: 95A

Corriente de Sobretensión (Surge) ITSM: 1500A (10ms a 25°C)

Valor de Fusión (i2t): 11250 A2s

Tensión de Disparo (Gate)VGT: 2.5V

Corriente de Disparo (Gate)IGT: 150mA

Velocidad de subida de tensión dv/dt:1000V/us

El módulo presenta una disposición de terminales estándar que facilita su reemplazo en campo:

Terminal 1: Cátodo del Tiristor 1 / Ánodo del Tiristor 2.

Terminal 2: Ánodo del Tiristor 1.

Terminal 3: Cátodo del Tiristor 2.

Terminales de Control: 4 pines Faston (G1, K1 para el tiristor superior y G2, K2 para el inferior).

Este módulo es un estándar en diversas aplicaciones industriales:

Controladores de Motores AC: Utilizado en arrancadores suaves (Soft Starters) para motores de hasta 25-30 HP dependiendo de la configuración.

Rectificadores de Voltaje Variable: Para alimentar motores de corriente continua (DC) industriales.

Control de Temperatura en Hornos: Regulación de potencia en resistencias calefactoras mediante el control del ángulo de disparo.

Fuentes de Poder para Soldadura: Ideal para equipos de soldadura por arco que requieren una regulación precisa de la corriente de salida.

Cargadores de Batería Industriales: Utilizado en cargadores de alta capacidad para montacargas y sistemas de respaldo.
