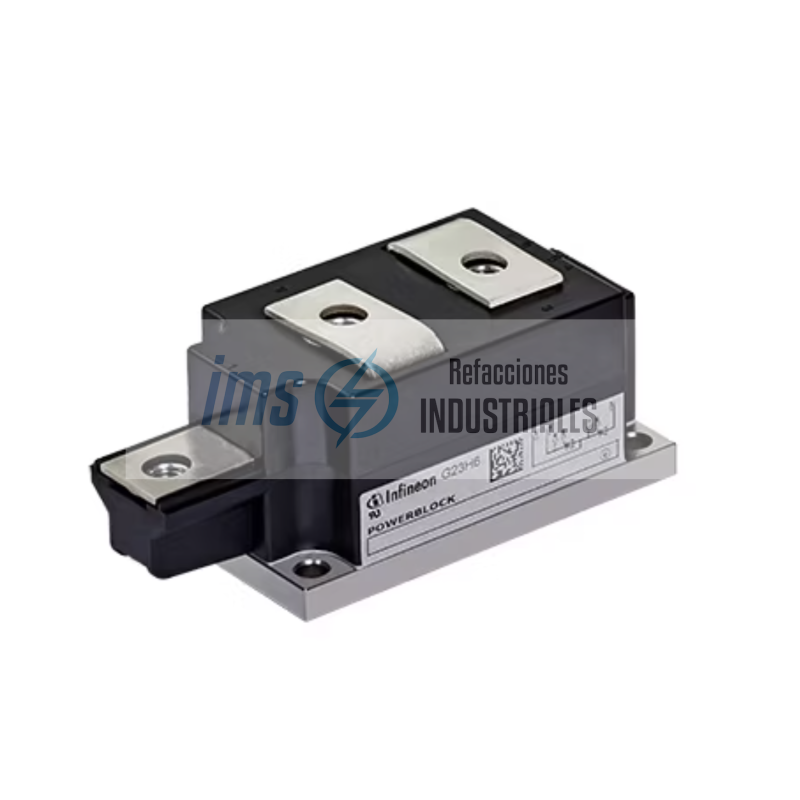

TT330N12KOF

DESCRIPCIÓN GENERAL El TT330N12KOF es un módulo de potencia bipolar que integra dos tiristores (SCR) de control de fase en una configuración de serie (brazo de fase). Utiliza tecnología de contacto por presión (Pressure Contact Technology) y una placa base de cobre aislada elé

PARÁMETROS ELÉCTRICOS NOMINALES

Voltaje máximo inverso y directo repetitivo (VDRM/VRRM): 1200 V

Corriente promedio en estado conducido (ITAV): 330 A (a Tc = 85 °C)

Corriente eficaz RMS (ITRMS): 520 A

Corriente de sobretensión no repetitiva (ITSM): 10,000 A (a 10ms, 25 °C)

Valor I2t (Integral de fusión): 500,000 A2s

Voltaje de disparo de puerta (VGT): 2.0 V (máximo a 25 °C)

Corriente de disparo de puerta (IGT): 200 mA (máximo a 25 °C)

Corriente de mantenimiento (IH): 300 mA (máximo)

Velocidad crítica de aumento de voltaje (dv/dt): 1000 V/µs

PROPIEDADES TÉRMICAS Y MECÁNICAS

Temperatura de operación de la unión (Tvj): -40 °C a +130 °C

Temperatura de almacenamiento (Tstg): -40 °C a +130 °C

Resistencia térmica unión-carcasa (RthJC): 0.112 K/W (por brazo/tiristor)

Voltaje de aislamiento (VISOL): 3000 V AC (1 minuto)

Dimensiones de la carcasa: 115 mm x 50 mm x 52 mm (Tipo PB50)

Peso aproximado: 800 g

Montaje mecánico: Montaje mediante tornillos.

CONFIGURACIÓN DE PINES Y CONTROL

Terminal 1: Ánodo 1 / Cátodo 2 (Punto común)

Terminal 2: Cátodo 1

Terminal 3: Ánodo 2

Terminales 4 y 5: Puerta (G1) y Cátodo auxiliar (K1) del Tiristor 1

Terminales 6 y 7: Puerta (G2) y Cátodo auxiliar (K2) del Tiristor 2

Nota: Conexiones de control mediante terminales tipo Faston.

Control de motores AC y DC.

Arrancadores suaves (Soft Starters).

Rectificadores controlados para fuentes de alimentación industrial.

Calentamiento por inducción y control de temperatura.

Sistemas de soldadura eléctrica de alta potencia.
