R7000205XUA

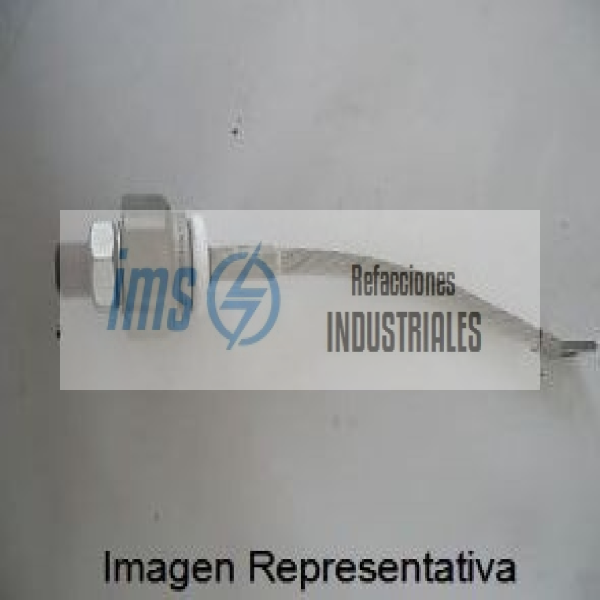

El R7000205XUA de Powerex (Powerex, Inc. / ex-Westinghouse / General Electric) es un diodo rectificador de potencia de alta corriente y recuperación estándar (Standard Recovery Power Rectifier Diode) encapsulado en un cuerpo metálico reforzado de tipo espárrago (Stud Type / DO-205AB / DO-9).

Este semiconductor de potencia está diseñado para manejar corrientes continuas promedio de hasta 500 A con una tensión de pico inverso repetitivo de 200 V. Su construcción hermética de compresión mecánica y cuerpo de cobre macizo con rosca de 3/4-16 UNF asegura una mínima resistencia térmica y eléctrica, siendo óptimo para etapas de rectificación pesada en corriente continua, fuentes de soldadura industrial y cargadores de baterías de gran capacidad.

Specs

Fabricante: Powerex, Inc.

Modelo / Referencia: R7000205XUA (Serie R700)

Familia / Serie: Serie R700 (Standard Recovery Stud-Type Rectifier Diode)

Tipo de Componente: Diodo rectificador de potencia de silicona tipo espárrago (Stud Diode)

Desglose de la Nomenclatura

R700: Serie de diodos rectificadores de potencia Powerex de alta corriente tipo espárrago DO-9

02: Tensión nominal máxima de pico inverso (200 V / 200 VRRM)

05: Corriente nominal continua promedio de salida (500 A / 500 Amperios IF(AV))

X: Tipo de terminal / cable conductor flexible (Flexible Lead)

U: Configuración de polaridad estándar (Cátodo al cable / Ánodo al espárrago o según versión)

A: Código de modificación de estándar industrial / certificación de fabricación

Especificaciones Eléctricas y de Rendimiento

Tensión de Pico Inverso Repetitivo (VRRM): 200 V

Tensión No Repetitiva de Pico Inverso (VRSM): 300 V

Corriente Promedio en Estado Conductor (IF(AV)): 500 A (a Tc = 120 °C)

Corriente RMS en Estado Conductor (IF(RMS)): Aprox. 785 A

Corriente de Sobretensión Directa No Repetitiva (IFSM): Aprox. 7,500 A a 8,000 A (a 60 Hz, 1/2 ciclo)

Valor de Integración de Corriente (I²t): Aprox. 250,000 A²s (para protección con fusible ultra-rápido)

Caída de Tensión Directa Máxima (VFM): Aprox. 1.25 V a 1.35 V (a IF = 1500 A pico)

Corriente de Fuga Inversa Máxima (IRRM): ? 50 mA (a VRRM nominal y Tj máxima)

Especificaciones Mecánicas y Constructivas

Tipo de Encapsulado: DO-205AB / DO-9 (JEDEC)

Rosca del Espárrago Base: 3/4-16 UNF-2A

Terminal Superior: Cable flexible trenzado de cobre con terminal de ojo para perno

Par de Apriete Recomendado: 38 a 45 Nm (330 a 400 in-lbs)

Resistencia Térmica Unión a Carcasa (Rth(j-c)): Aprox. 0.11 °C/W

Peso Aproximado: 450 g a 520 g

Especificaciones Ambientales y de Seguridad

Rango de Temperatura de Operación de la Unión (Tj): -40 °C a +190 °C

Rango de Temperatura de Almacenamiento (Tstg): -40 °C a +190 °C

Sello Hermético: Cerámica-metal / vidrio-metal de alta resistencia dieléctrica

Cumplimiento de Normativas: RoHS compliant, especificaciones militares / industriales de Powerex

Rectificadores principales en equipos de soldadura eléctrica industrial de alta corriente.

Fuentes de alimentación para galvanoplastia, electrólisis y refinación de metales.

Cargadores de baterías de gran escala y bancos de energía en subestaciones.

Control de motores de corriente continua de alta potencia e inversores/convertidores industriales.
