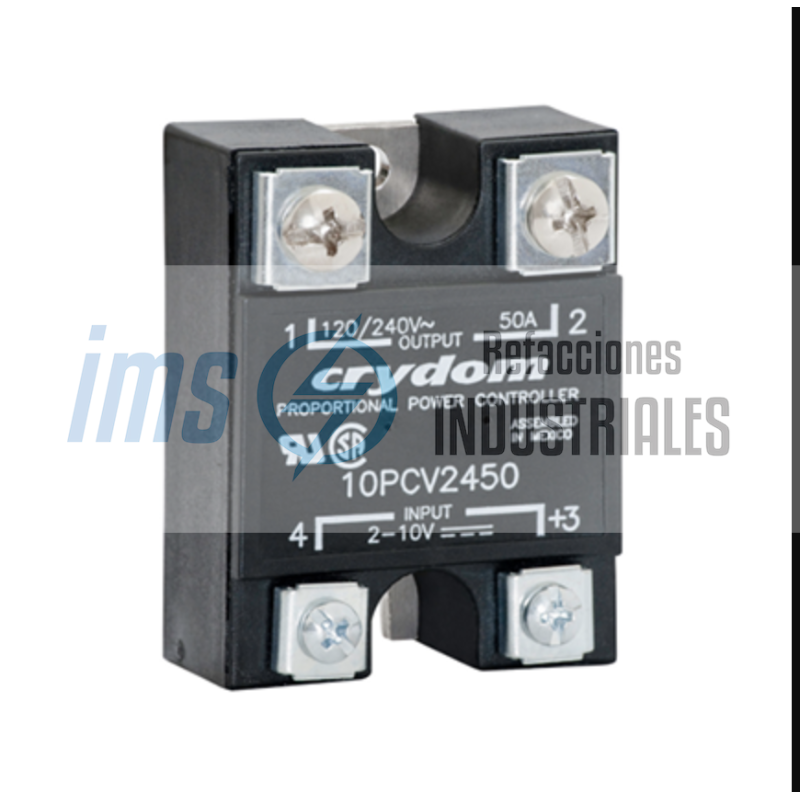

10PCV2425

El 10PCV2425 de Crydom / Sensata Technologies es un módulo controlador de potencia proporcional de estado sólido (Proportional Linear Control SSR / PCV Series), diseñado para el control analógico y lineal de cargas resistivas en sistemas de calentamiento eléctrico e industrial mediante conmutación por ángulo de fase.

Diseñado para operar en un rango de tensión de línea de 100 a 280 VAC (47 a 63 Hz) con una corriente nominal de carga de 25 A (a Tc = 25 °C), este módulo se distingue por recibir una señal de control analógica de 2 a 10 VDC, regulando linealmente la potencia entregada a la carga de 0% a 100%. Incorpora un encapsulado tipo hockey puck estándar de la industria, aislamiento galvánico de alta rigidez dieléctrica de 4000 VAC (RMS), disipador integrado con base metálica aislada y bornes de tornillo de alta robustez.

Specs

Fabricante: Crydom / Sensata Technologies (EE. UU.)

Modelo / Referencia Completa: 10PCV2425

Familia / Serie: Serie PCV (Proportional Controller Voltage Series)

Tipo de Componente: Relevador de estado sólido con control proporcional lineal de fase (Proportional Solid State Controller)

Desglose de la Nomenclatura

10: Rango de control analógico de entrada de 2 a 10 VDC

PCV: Controlador de ángulo de fase / proporcional lineal (Phase Control Voltage)

24: Tensión nominal de operación de 240 VAC (rango de 100 a 280 VAC)

25: Corriente nominal continua de carga de 25 A

Especificaciones de Entrada (Circuito de Control)

Rango de Tensión de Control: 2 VDC a 10 VDC (analógico lineal)

Tensión de Entrada Mínima: 2 VDC (salida al 0% de potencia)

Tensión de Entrada Máxima: 10 VDC (salida al 100% de potencia)

Tensión Máxima Admisible en Entrada: 12 VDC

Impedancia de Entrada Típica: Aprox. 10 kOhmios

Función de Transferencia: Control lineal proporcional del ángulo de disparo de fase

Especificaciones de Salida (Circuito de Carga)

Rango de Tensión de Operación: 100 VAC a 280 VAC (tensión de línea)

Tensión de Bloqueo Transitoria de Pico: 600 Vpk

Rango de Frecuencia de Red: 47 Hz a 63 Hz

Corriente Nominal de Carga: 25 A (con disipador adecuado a Tc = 25 °C)

Corriente Mínima de Carga: 0.15 A (150 mA)

Corriente de Sobretensión de Pico Transitoria (1 ciclo, 50/60 Hz): Aprox. 250 A a 300 Apk

Caída Máxima de Tensión en Estado Conductor: 1.6 VAC (a corriente nominal)

Corriente de Fuga en Estado Desconectado: Máx. 10 mA (a tensión y frecuencia nominal)

Tipo de Carga Recomendada: Cargas exclusivamente resistivas (Resistive loads only)

Rendimiento Térmico y Aislamiento

Rigidez Dieléctrica Entrada/Salida/Base: 4000 VAC RMS (50/60 Hz durante 1 minuto)

Resistencia de Aislamiento: Mínimo 10^9 Ohmios (a 500 VDC)

Capacitancia Entrada-Salida: Máx. 10 pF

Resistencia Térmica Unión-Base (Rjc): Aprox. 1.02 °C/W

Rango de Temperatura de Operación: -30 °C a +80 °C

Rango de Temperatura de Almacenamiento: -40 °C a +125 °C

Especificaciones Mecánicas y Montaje

Tipo de Encapsulado: Estándar industrial tipo Hockey Puck

Terminales de Potencia (Salida): Tornillos métricos M4 / M5 con arandelas de presión cautivas

Terminales de Control (Entrada): Tornillos métricos M3

Par de Apriete Recomendado:

Terminales de control: 0.9 Nm a 1.1 Nm

Terminales de potencia: 1.7 Nm a 2.2 Nm

Montaje a disipador: 1.7 Nm a 2.2 Nm

Material de la Placa Base: Aluminio para transferencia térmica eficiente

Peso Aproximado: Aprox. 100 g a 115 g

Control lineal de temperatura en hornos industriales, estufas y túneles de secado.

Regulación proporcional de resistencias calefactoras en extrusoras y prensas térmicas de plástico.

Atenuación y regulación de intensidad de lámparas incandescentes e infrarrojas.

Maquinaria de envasado, termoselladoras y módulos de termoformado.
