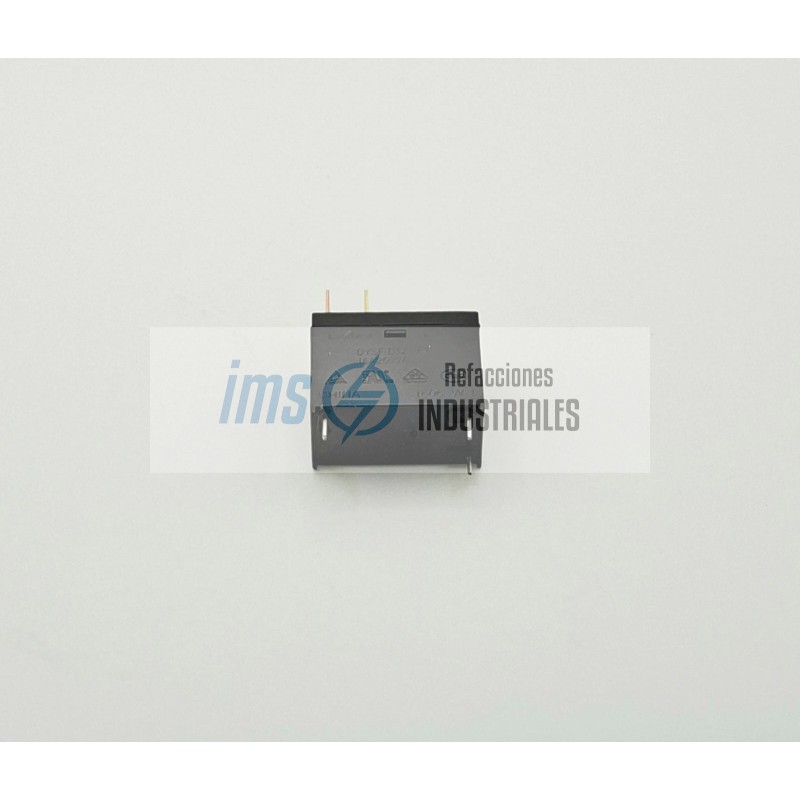

DYSF-D12V-P1

El DYSF-D12V-P1 (equivalente / reemplazo directo de la serie F5H-DC12V-P1) de Everbest es un relé electromecánico de potencia en miniatura para montaje en circuito impreso (Miniature PCB Power Relay), diseñado para la conmutación de cargas de potencia en placas de control de electrodomésticos (microondas, hornos, refrigeradores, lavadoras), sistemas de climatización (HVAC) y módulos de automatización electrónica.

Diseñado para operar con una bobina de activación de 12 VDC (bajo consumo de potencia), este relé cuenta con una configuración de contactos de 1 contacto normalmente abierto (1 Form A / SPST-NO) con capacidad de conmutación de hasta 16 A a 250 VAC / 30 VDC. Dispone de una disposición de 3 pines en PCB (Through-Hole), sellado plástico hermético resistente a procesos de lavado y soldadura por ola, alta rigidez dieléctrica entre bobina y contactos (aislamiento reforzado) y una vida útil mecánica y eléctrica prolongada bajo conmutación continua de cargas resistivas e inductivas.

Specs

Fabricante: Everbest

Modelo / Referencia de Parte: DYSF-D12V-P1 (DYSF-12V-P1 / DYSF-12VDC-P1)

Referencias Equivalentes: F5H-DC12V-P1 / DYSF-D12V-P2

Tipo de Componente: Relé electromecánico de potencia para PCB (PCB Power Relay)

Configuración de Contactos: 1 Polo Normalmente Abierto (1 Form A / SPST-NO / 1 NA)

Tipo de Montaje: Inserción pasante en placa de circuito impreso (THT / Through-Hole Mounting)

Disposición de Pines: Formato de 3 pines / 4 pines según distribución de pistas

Desglose de la Nomenclatura

DYSF: Serie de relés de potencia en miniatura Everbest

-D12V: Tensión nominal de bobina en corriente continua de 12 VDC

-P1: Versión de pines / disposición de terminales y características de carga

Especificaciones de la Bobina (Control)

Tensión Nominal de Bobina: 12 VDC

Tensión de Operación / Activación (Pick-up): <= 75% a 80% de la tensión nominal (aprox. 9.0 VDC a 9.6 VDC)

Tensión de Desactivación / Caída (Drop-out): >= 5% a 10% de la tensión nominal (aprox. 0.6 VDC a 1.2 VDC)

Tensión Máxima Admisible en Bobina: 110% a 130% de la tensión nominal

Consumo de Potencia de la Bobina: Típico 0.20 W a 0.40 W

Especificaciones de los Contactos y Carga

Corriente Asignada de Conmutación: 16 A

Tensión Asignada de Conmutación: 250 VAC / 30 VDC

Capacidad Máxima de Carga Resistiva: 16 A @ 250 VAC / 16 A @ 30 VDC

Tensión Máxima de Conmutación: 277 VAC / 30 VDC

Material de los Contactos: Aleación de plata (AgSnO2 / AgNi) para resistencia a la soldadura y erosión

Resistencia de Contacto Inicial: <= 100 m? (a 1 A, 6 VDC)

Rendimiento Dinámico y Aislamiento

Tiempo de Activación (Operate Time): Típico <= 10 ms a 15 ms

Tiempo de Liberación (Release Time): Típico <= 5 ms a 8 ms

Rigidez Dieléctrica (Hipot):

Entre Bobina y Contactos: >= 4000 VAC a 5000 VAC (1 minuto)

Entre Contactos Abiertos: >= 1000 VAC (1 minuto)

Resistencia de Aislamiento: Mínimo 1000 M? (a 500 VDC)

Vida Útil Eléctrica: >= 1 x 10^5 operaciones a carga nominal

Vida Útil Mecánica: >= 1 x 10^7 operaciones sin carga

Especificaciones Mecánicas y Ambientales

Tipo de Encapsulado: Carcasa plástica sellada / resistente a flux y lavado (Sealed / Flux-tight)

Material de la Carcasa: Termoplástico autoextinguible grado UL 94V-0

Rango de Temperatura de Operación: -40 °C a +85 °C / +105 °C

Rango de Temperatura de Almacenamiento: -40 °C a +85 °C

Humedad Relativa: 20% a 85% RH

Peso Aproximado: Aprox. 12 g a 15 g

Normativas: Conformidad CE, RoHS y estándares de seguridad para electrodomésticos (IEC 60335)

Placas electrónicas principales de hornos de microondas y hornos eléctricos.

Unidades de control para aire acondicionado, compresores y sistemas HVAC.

Módulos de control en lavadoras, secadoras y lavavajillas.

Conmutación de actuadores, motores pequeños y resistencias calefactoras en automatización industrial y domótica.
