10710-022

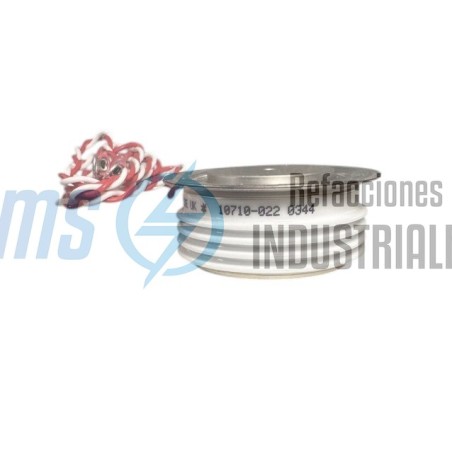

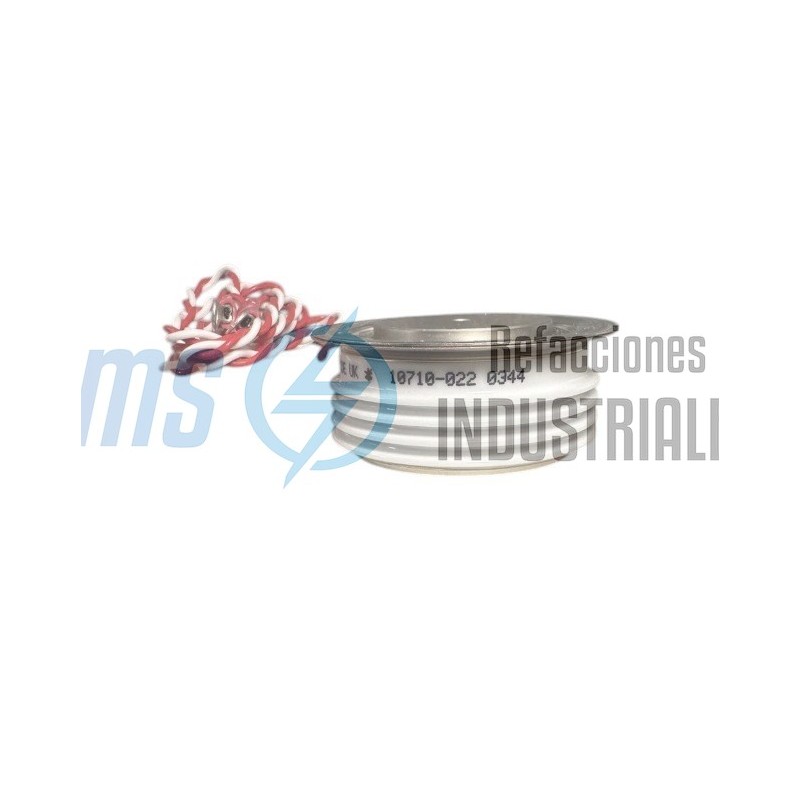

SCR THYRISTOR MODULE

3 POLE

MAXIMUM STABLE OPERATING CURRENT: 1271 AMP

CONTROL POLE CURRENT: 30-300 (MA) A

REVERSE REPETITIVE PEAK VOLTAGE: 1200 (V)

Cómo funciona el control de fase:

1. Activación en la puerta:

Un pulso enviado al terminal de compuerta del tiristor lo activa y lo pone en estado conductor, como un interruptor que se cierra.

2. Desactivación natural:

El tiristor solo se desactiva (se abre el interruptor) cuando la corriente que lo atraviesa cae a cero, lo cual ocurre en cada semiciclo de la onda de CA.

3. Control del ángulo de disparo (?):

El control de fase consiste en introducir un retraso (el ángulo de disparo, ?) antes de enviar el pulso de compuerta al inicio de cada semiciclo.

Retraso alto (? grande): El disparo se retrasa más, el tiristor conduce durante una menor porción del semiciclo, disminuyendo la potencia entregada.
