ST1230C16K0L

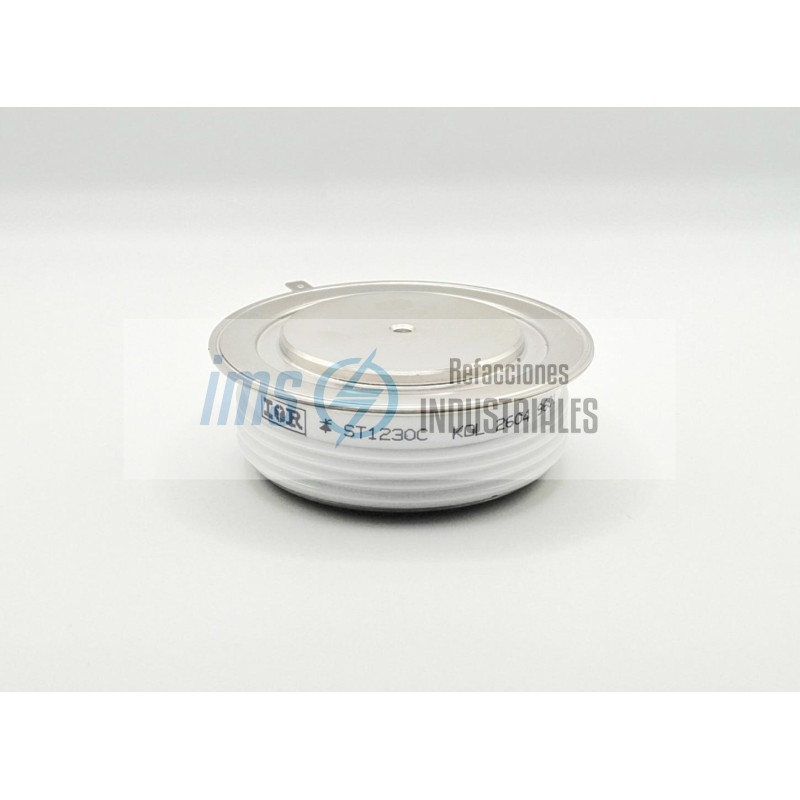

El ST1230C16K0L es un tiristor (SCR) de potencia de tipo disco (Hockey Puk) fabricado por International Rectifier (Vishay). Este componente está diseñado específicamente para aplicaciones de control de fase, permitiendo regular grandes cantidades de energía eléctrica mediante la variación del á

A diferencia de la versión P, la versión L en el sufijo suele referirse a variaciones específicas en los terminales de la compuerta (gate) o longitudes de los cables de conexión, pero mantiene las robustas capacidades eléctricas de la serie ST1230.

Especificaciones Técnicas Principales

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 1600V.

Corriente Promedio (It-avg): 1230A (a una temperatura de carcasa de 55 grados).

Corriente Eficaz (It-rms): 2310A.

Corriente de Pico (Itsm): 20,800A (pulso de 10ms a 50Hz).

Encapsulado: Tipo B-PUK (A-24).

Funcionamiento y Control de Fase

Como tiristor de control de fase, su operación se basa en retrasar el punto de encendido dentro del ciclo de la onda senoidal de AC. Esto permite controlar la potencia promedio entregada a la carga.

Encendido: Se activa mediante un pulso de corriente en la compuerta (gate).

Apagado: Solo se apaga cuando la corriente que fluye a través del ánodo y cátodo cae por debajo de un nivel mí

Requisitos Críticos de Montaje

Al ser un componente de tipo disco, no se puede instalar con tornillos convencionales. Su integridad y rendimiento dependen de la presión física:

Fuerza de Sujeción (Clamping Force): Requiere una presión constante de entre 14.7 kN y 24.5 kN. Si la presión es baja, se genera arco eléctrico interno; si es excesiva, se fractura el cristal de silicio.

Disipación Térmica: Debe estar emparedado entre dos disipadores de calor. La transferencia de calor ocurre por ambas caras del disco.

Pasta Térmica: Se debe aplicar una capa muy delgada de grasa conductora térmica de alta calidad para eliminar los espacios de aire entre el disco y el disipador.

Rectificadores de Gran Escala: Convertidores de AC a DC para minería y fundición de metales.

Arrancadores Suaves (Soft Starters): Para motores industriales de alta tensión que requieren un arranque controlado para evitar picos de corriente.

Control de Hornos Eléctricos: Regulación de temperatura en procesos de tratamiento térmico industrial.

Transmisión de Energía (HVDC): En etapas de conversión de energía de alta potencia.
