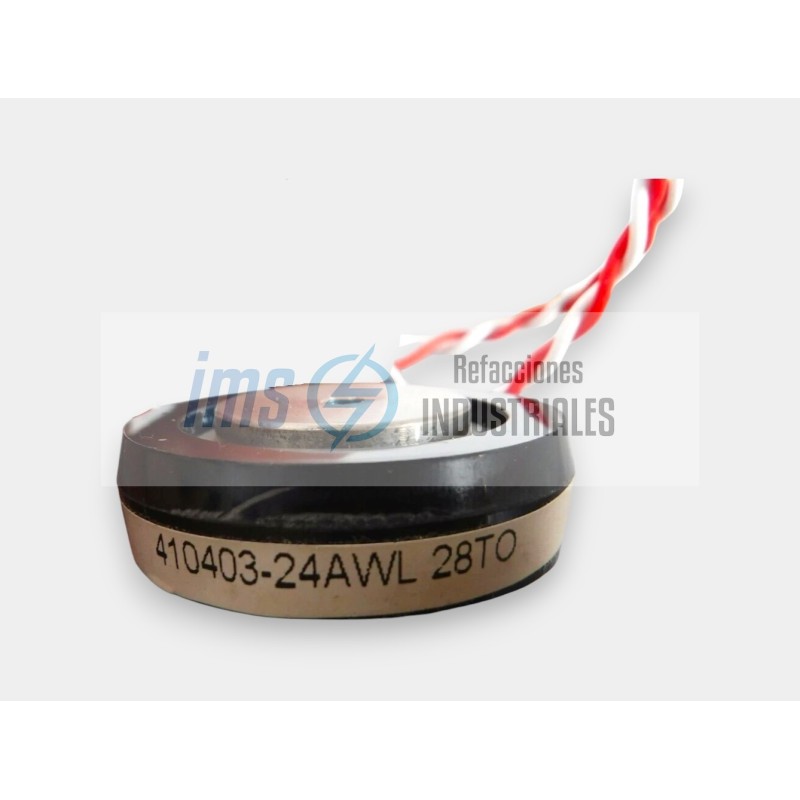

410403-24AWL

410403-24AWL de Eupec (marca que hoy forma parte de Infineon) no es una referencia genérica comercial, sino una referencia específica de reemplazo industrial, fabricada originalmente para equipos de marcas como Reliance Electric, Baldor, Westinghouse o ABB.

Se trata de un módulo de tiristor (SCR) de alta potencia diseñado para el control de motores y rectificación industrial.

Identificación y Familia

Fabricante Original: Eupec / Infineon.

Referencia OEM: Comúnmente encontrado en variadores de frecuencia y controladores de motores de Reliance Electric (Westinghouse/ABB).

Función: Módulo de potencia semiconductor basado en tecnología de tiristores (SCR).

Corriente Nominal: Aproximadamente 30 A a 50 A (dependiendo de la aplicación específica de la tarjeta).

Voltaje de Operación: Diseñado para líneas de hasta 600 V (el sufijo -24 en estos códigos industriales suele indicar una relación con el voltaje de control o de red).

Control de Compuerta (Gate): Requiere un pulso de disparo de 10 VDC para su activación (típico en sistemas de control Westinghouse/Reliance).

Frecuencia: Optimizado para redes de 50/60 Hz.

Tipo de Encapsulado: Módulo compacto de 3 terminales (o tipo hockey puck pequeño si es la versión de disco, aunque el sufijo AWL suele referir a un ensamble con cables).

Terminales: Configuración de 3 terminales principales para la potencia y cables adicionales para el disparo de puerta (gate).

Temperatura de Operación: Diseñado para ambientes industriales de 0°C a 60°C con ventilación forzada o disipador.

Grado de Protección: IP20 (en algunos ensambles).

Controladores de Velocidad: En variadores de velocidad para motores de corriente continua (DC Drives).

Arrancadores Suaves: Para limitar la corriente de arranque en motores de inducción.

Fuentes de Alimentación: Rectificación controlada en cargadores industriales.
