F175HF-061-D0750

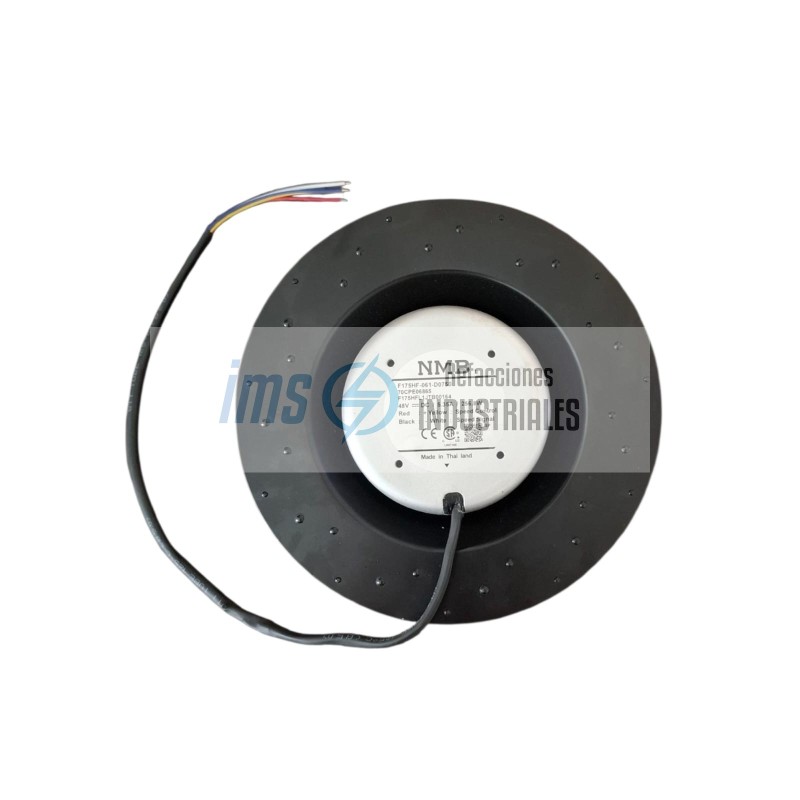

El F175HF-061-D0750 de NMB Technologies (MinebeaMitsumi Inc. / NMB-MAT) es un ventilador centrífugo motorizado de álabes curvados hacia atrás (DC Backward Curved Motorized Impeller / Centrifugal Cooling Fan), diseñado para la ventilación forzada y gestión térmica de alta presión en racks de telecomunicaciones, servidores de alta densidad, sistemas de alimentación ininterrumpida (UPS), inversores de potencia y climatización de envolventes electrónicas.

Fabricado con un impulsor de plástico de alta resistencia mecánica balanceado dinámicamente y un motor sin escobillas (Brushless DC Motor) de alto rendimiento, opera con una tensión nominal de 48 VDC (consumo de corriente aprox. de 5.35 A a 5.40 A y potencia de entrada de 182 W). Integra una suspensión de precisión mediante doble rodamiento de bolas (Dual Ball Bearings), velocidad nominal de rotación de 5400 RPM, un elevado caudal de aire con capacidad para vencer altas presiones estáticas y funciones avanzadas de control de velocidad por modulación por ancho de pulsos (PWM) y señal de tacómetro, garantizando una prolongada vida útil continua en entornos industriales exigentes.

Specs

Fabricante: NMB Technologies (MinebeaMitsumi / NMB-MAT)

Modelo / Referencia: F175HF-061-D0750 (Serie F175HF)

Código de Producto / UNSPSC: 40101604 (25174001 / Ventiladores centrífugos e impulsores / Motorized Impeller DC Fans)

Familia / Serie: Serie F175HF (DC Motorized Impellers / Backward Curved Centrifugal Fans)

Tipo de Componente: Ventilador centrífugo motorizado de corriente continua (DC Centrifugal Fan / Motorized Impeller)

Tipo de Montaje: Fijación por brida circular / montaje con tobera de aspiración de entrada

Asignación de Interfaces y Conexión

Tipo de Conexión: Conductores de cable flexible multifilamento con extremos libres para conectorizado

Configuración Típica de 4 Hilos:

Cable Rojo: Alimentación positiva (+48 VDC)

Cable Negro: Masa / Retorno común (GND / 0 VDC)

Cable Blanco / Amarillo: Salida de tacómetro / sensor de velocidad (Frecuencia / Speed Sensor)

Cable Azul: Entrada de control de velocidad PWM (Pulse Width Modulation)

Dirección del Flujo de Aire: Aspiración axial de entrada y descarga radial en 360° (Axial inlet, radial discharge)

Sentido de Giro: Sentido horario (visto desde el lado de entrada del rotor)

Desglose de Parámetros Principales

F175: Diámetro exterior nominal del impulsor: aprox. 175 mm

HF: Variante de alto flujo y presión estática (High Flow / High Performance)

-061-D0750: Código específico de bobinado de motor, interfaz eléctrica a 48 V y características de control

Especificaciones Eléctricas de Operación

Tensión Nominal de Operación: 48 VDC

Rango de Tensión Admisible: 36.0 VDC a 72.0 VDC (ó 36 V a 60 VDC)

Corriente Nominal de Entrada: Aprox. 5.35 A a 5.40 A

Potencia Nominal Absorbida: 182 W

Tipo de Motor: Motor de corriente continua sin escobillas de rotor exterior (Outer Rotor Brushless DC Motor)

Protecciones Electrónicas:

Bloqueo de rotor con circuito de reinicio automático (Auto-restart)

Protección contra polaridad inversa

Rendimiento Aerodinámico y Acústico

Velocidad Nominal de Rotación: 5400 RPM (±10%)

Caudal de Aire Máximo: Aprox. 380 CFM a 430 CFM (aprox. 645 m³/h a 730 m³/h según montaje de tobera)

Presión Estática Máxima: Elevada capacidad para operación en conductos y bancos de filtros densos

Nivel de Presión Sonora: Aprox. 70 dB(A) a 74 dB(A) a plena carga

Construcción Mecánica y Dimensiones

Diámetro Exterior del Impulsor: Aprox. 175 mm

Altura / Espesor del Conjunto: Aprox. 69 mm a 75 mm

Material del Impulsor / Álabes: Termoplástico técnico reforzado con fibra de vidrio (clasificación UL 94V-0)

Material del Rotor / Carcasa Motor: Chapa de acero / aleación metálica con protección anticorrosión

Tipo de Rodamientos: Doble rodamiento de bolas sellados de alta precisión (Dual Ball Bearings)

Peso Aproximado: Aprox. 1.1 kg a 1.4 kg

Condiciones Ambientales y Seguridad

Grado de Protección: IP20 / IP54 (en el encapsulado del motor según especificación de sellado)

Rango de Temperatura de Operación: -20 °C a +70 °C

Rango de Temperatura de Almacenamiento: -40 °C a +80 °C

Vida Útil Estimada: Superior a 70,000 horas a 40 °C en operación continua

Normativas y Homologaciones: Reconocimiento cURus / UL, certificado TÜV / CE, directiva RoHS

Ventilación y extracción forzada en bastidores de telecomunicaciones y estaciones base de telefonía celular.

Racks de servidores de alto rendimiento y centros de datos alimentados a 48 VDC.

Módulos rectificadores, cargadores industriales y sistemas de alimentación ininterrumpida (UPS).

Enfriamiento de etapas de potencia en inversores solares y armarios eléctricos con alta resistencia al flujo de aire.
