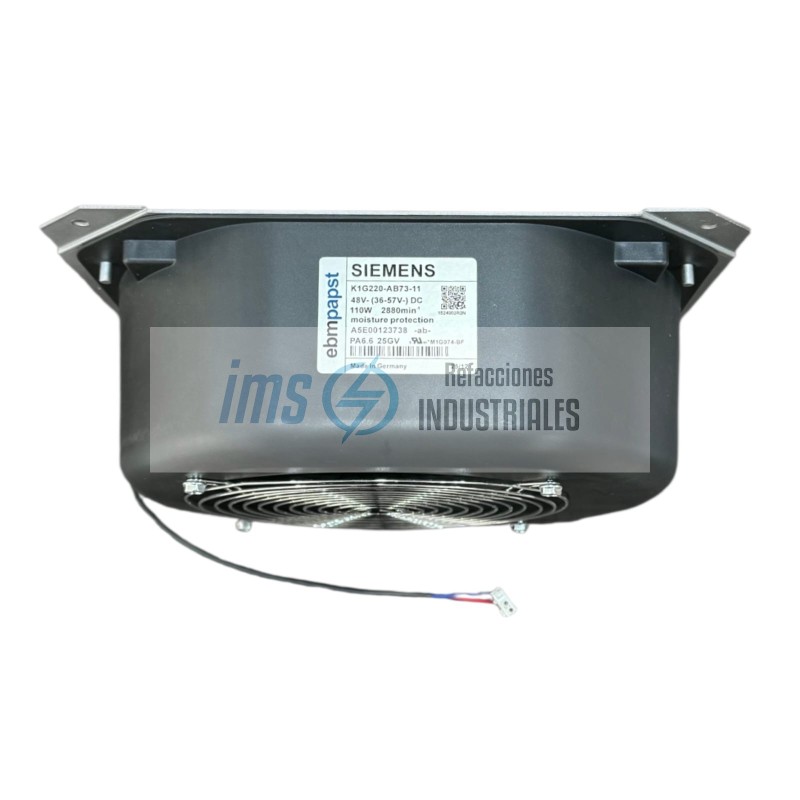

K1G220-AB73-11

El K1G220-AB73-11 de ebm-papst es un ventilador centrífugo de alto rendimiento que pertenece a la familia de sopladores con tecnología RadiCal. Su característica principal es que utiliza un motor GreenTech EC (conmutado electrónicamente), lo que lo hace significativamente más eficiente y silencioso que los ventiladores de CA tradicionales.

Voltaje Nominal: 230 VCA (Rango de 200 a 240 VCA).

Frecuencia: 50 / 60 Hz.

Tipo de Motor: Motor EC (Conmutado electrónicamente) con electrónica de control integrada.

Consumo de Potencia: Aproximadamente 105 W a máxima velocidad.

Corriente Nominal: 0.85 A.

Entrada de Control: 0-10 VCC o señal PWM para regulación de velocidad. También incluye salida de tacómetro (Tach output) para monitoreo de RPM.

Flujo de Aire: Aproximadamente 1020 m3/h (a descarga libre).

Velocidad de Giro: Hasta 2600 RPM.

Presión Estática: Alta capacidad de presión gracias al diseño de álabes curvados hacia atrás.

Nivel Sonoro: Diseñado para baja emisión de ruido aerodinámico (aprox. 68-70 dB(A) según el punto de operación).

Diámetro del Impulsor: 220 mm.

Diseño de Álabes: Rodete RadiCal con álabes curvados hacia atrás, fabricado en plástico reforzado con fibra de vidrio.

Carcasa: Fabricada en plástico PA6 (Poliamida) de alta resistencia.

Rodamientos: Rodamientos de bolas (Ball bearings) sellados de larga duración.

Sentido de Giro: Hacia la derecha (visto desde el lado de succión).

Protección del Motor: Electrónica protegida contra bloqueo del rotor y sobretemperatura (soft start).

Grado de Protección: IP44 (dependiendo de la instalación).

Salida de Señal: Salida de estado (Bus de error o señal de tacómetro).

1. Sistemas de Ventilación y Extracción (HVAC)

Se utiliza ampliamente en unidades de recuperación de calor y ventilació

Ventaja: Al ser un motor EC, puede ajustar su velocidad de forma exacta según la demanda, reduciendo el consumo eléctrico hasta en un 50% en comparación con motores de CA.

2. Enfriamiento de Gabinetes de Telecomunicaciones

Ideal para estaciones base y centros de datos donde se requiere mover un gran volumen de aire venciendo la resistencia interna de los componentes.

Aplicación: El control 0-10V permite que el ventilador acelere solo cuando los sensores de temperatura del gabinete detectan calor excesivo.

3. Unidades de Filtrado de Aire (Filtros HEPA)

En entornos de salas limpias o purificadores de aire industriales, donde el ventilador debe empujar aire a través de filtros densos.

Ventaja: La tecnología RadiCal está optimizada para mantener el flujo constante incluso cuando el filtro se empieza a ensuciar y aumenta la resistencia.

4. Maquinaria de Impresión y Secado

Se emplea para procesos de secado por aire forzado en prensas industriales o máquinas de etiquetado.
