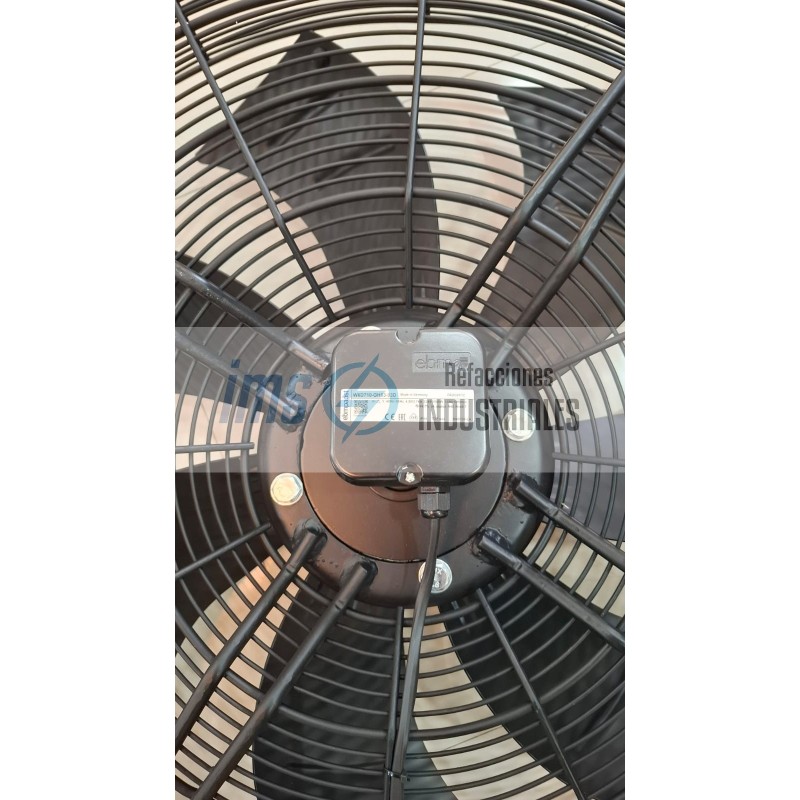

W6D710-GH03-03D

El W6D710-GH03-03D es un ventilador axial de alta capacidad y grado rudo industrial (Axial Fan), diseñado y fabricado en Alemania por ebm-papst, el líder global absoluto en tecnología de motores y sistemas de ventilación para climatización industrial.

Este colosal equipo electromecánico es un estándar en el mantenimiento de sistemas de enfriamiento masivo. Su función principal en la planta es mover volúmenes masivos de aire a baja presión, utilizando un motor síncrono trifásico de rotor externo que optimiza el espacio y disipa el calor de forma sumamente eficiente. Es la refacción crítica en torres de enfriamiento, condensadores gigantes y grandes gabinetes de subestaciones eléctricas.

1. Desglose del Código de Modelo (Nomenclatura ebm-papst)

Cada sección grabada en la placa metálica de este ventilador define su arquitectura de motor, diámetro de aspas y diseño mecánico:

W: Indica que es un ventilador de tipo Axial (el flujo de aire viaja en línea recta paralelo al eje del motor).

6D: Define las especificaciones del motor. El número 6 indica que tiene 6 Polos magnéticos, lo que significa que es un motor de velocidad moderada/lenta diseñado para alta torsión y bajo nivel de ruido. La D especifica que es un motor de alimentación Trifásica (Three-phase).

710: Especifica el diámetro nominal de la hélice o aspas, midiendo de extremo a extremo 710 mm (Milímetros) (aproximadamente 28 pulgadas).

GH: Define las características geométricas de la hélice y el ángulo de ataque de los álabes para el rendimiento aerodinámico.

03-03: Indica las variantes mecá

D: Especifica la dirección del flujo de aire. La letra D (o variantes de la serie) indica de forma estándar que el flujo de aire es de tipo V o A (Succión o Presión), usualmente jalando el aire a través de la rejilla y expulsándolo por el motor.

2. Datos Eléctricos y Especificaciones de Fuerza

Las especificaciones grabadas en la placa de características de ebm-papst definen los límites de conexión en el tablero de control:

Voltaje de Alimentación Nominal (Trifásico): Diseñado con un bobinado universal que permite dos tipos de conexión estándar en la industria pesada:

Conexión en Delta: Para redes de 230 V CA trifásicas.

Conexión en Estrella (Y): Para redes de 400 V CA / 460 V CA trifásicas a 50/60 Hz.

Potencia de Consumo Eléctrico: Rango aproximado de 600 W a 900 W (Vatios) dependiendo de la frecuencia de la red (50 Hz o 60 Hz) y la contrapresión del sistema.

Velocidad del Motor (RPM): Al ser un motor de 6 polos, opera a bajas revoluciones, típicamente entre 850 RPM y 950 RPM. Esta baja velocidad es crucial para mover grandes masas de aire sin generar un ruido acústico destructivo en la planta.

Corriente Nominal de Operación: Típicamente entre 1.3 A y 2.5 A (Amperios) por fase en conexión de 400V.

Protección Térmica Integrada: Cuenta con contactos de termistores internos (TW / TOP - Thermal Overload Protector) sacados a la bornera de conexiones para enlazarlos al lazo de seguridad del contactor.

3. Características Físicas y Construcción Aerodinámica

La ingeniería exterior del ventilador ebm-papst está blindada para resistir las condiciones ambientales más severas de la industria:

Tecnología HyBlade de Última Generación: Las 5 aspas gigantes están fabricadas con una estructura híbrida patentada por ebm-papst: un núcleo de aluminio inyectado revestido con un polímero reforzado con fibra de vidrio altamente resistente. Cuenta con deflectores en las puntas de las aspas (winglets) que reducen las turbulencias y el ruido, incrementando el flujo de aire de forma masiva.

Diseño de Motor de Rotor Externo: A diferencia de los motores convencionales, el estator fijo está en el centro y la carcasa exterior del motor es la que gira junto con las aspas. Esto reduce drá

Grado de Protección Ambiental: Clasificación IP54 o superior. Los baleros de bolas dobles están sellados y lubricados de por vida, ofreciendo una alta resistencia al ingreso de polvo industrial y salpicaduras de agua o humedad por condensación.

4. Conexión Eléctrica en la Caja de Bornes (Trifásica)

Al retirar la tapa de la caja de conexiones integrada en el motor, el técnico se encontrará con una regleta de 6 tornillos de latón para realizar el puenteado de fases de acuerdo al voltaje disponible en la planta:

Conexión en Estrella (Para 400V / 460V CA): Se colocan puentes metálicos horizontales uniendo las terminales superiores (W2-U2-V2) y se conectan las tres fases vivas de fuerza (L1, L2, L3) en las terminales inferiores (U1, V1, W1).

Conexión en Delta (Para 230V CA Trifásica): Se colocan tres puentes metálicos verticales uniendo (U1-W2), (V1-U2) y (W1-V2), aplicando las tres fases de fuerza en cada uno de los tres bloques verticales.

Bornes de Protección Térmica (TB / TW): Dos tornillos pequeños adicionales donde se conectan los hilos del protector térmico interno en serie con la bobina del contactor del PLC.

Debido a su diámetro de 710 mm y su baja velocidad de alta eficiencia, el W6D710-GH03-03D es la refacción estándar en:

Condensadores de Chillers Gigantes: Extracción forzada de calor en las unidades de condensación exteriores de sistemas de aire acondicionado centralizados para naves industriales.

Intercambiadores de Calor de Aceite y Radiadores: Enfriamiento del aceite hidráulico de grandes prensas, extrusoras de plástico o sistemas de lubricación de turbinas.

Torres de Enfriamiento por Evaporación: Movimiento de aire en la sección superior de torres de agua de proceso para plantas químicas o de fundición.

Ventilación Masiva de Subestaciones y Cuartos de Transformadores: Renovación continua de aire para disipar el calor generado por transformadores de potencia de media tensión.
