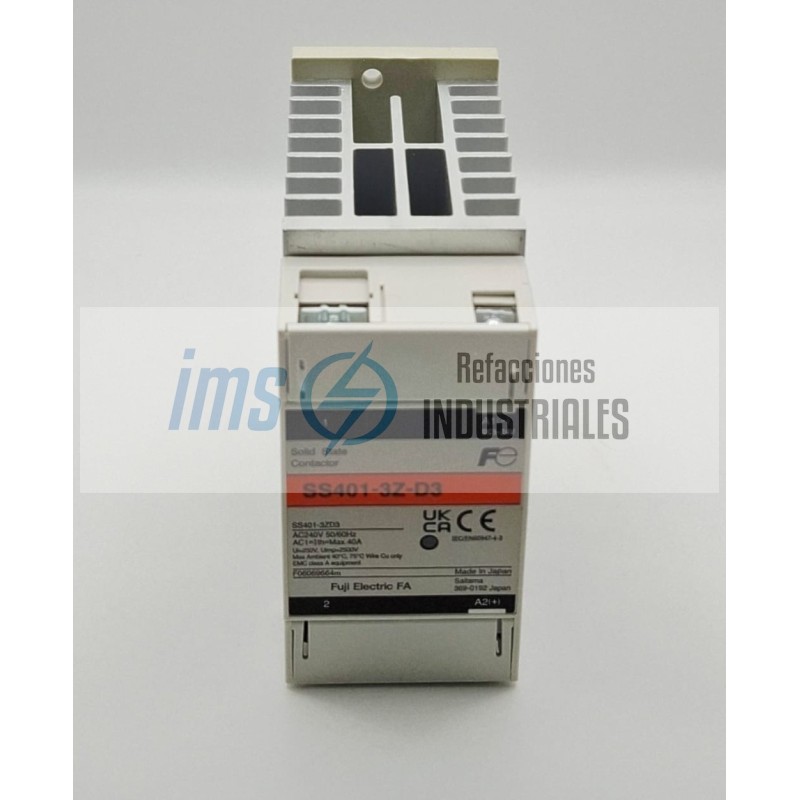

SS401-3Z-D3

El SS401-3Z-D3 es un contactor de estado sólido trifásico de alta potencia (Three-Phase Solid State Contactor / SSR), diseñado y fabricado en Japón por la corporación líder en electrónica de potencia y automatización Fuji Electric.

A diferencia de los contactores magnéticos tradicionales (como el LC1D de Schneider), el SS401-3Z-D3 no posee ninguna pieza mecánica móvil ni platinos de plata. Realiza la conmutación de la fuerza ruda de forma 100% electrónica mediante tiristores (SCRs) internos de alta capacidad. Su función principal en la planta es actuar como un interruptor estático de velocidad ultra-rápida, ideal para controlar bancos de resistencias de calentamiento o sistemas que exigen miles de activaciones por hora donde un contactor mecánico común se destruiría por fatiga en pocas semanas.

1. Desglose Estricto del Código de Modelo (Nomenclatura Fuji Electric)

Cada bloque alfanumérico grabado en el chasis de baquelita define estrictamente la ingeniería instalada de fábrica:

SS401: Identifica a la serie premium de Contactores de Estado Sólido Trifásicos de Fuji Electric. El dígito 4 especifica que su aislamiento dieléctrico está calibrado para operar en rangos de alto voltaje (redes de hasta 480V CA).

-3Z: La especificación crítica del método de conmutación. * 3: Confirma que el módulo controla internamente las 3 fases de forma independiente (conmutación trifásica real con 3 juegos de SCRs en antiparalelo).

Z: Indica que cuenta con lógica de disparo Zero Cross (Cruce por Cero). El contactor espera a que la onda senoidal de la Corriente Alterna pase exactamente por 0 Voltios antes de encender el silicio, mitigando por completo los picos de ruido electromagnético (EMI) e inrush en la red de la planta.

-D3: La especificación crítica del voltaje de control (Entrada de maniobra). Indica que la compuerta electrónica interna se activa mediante un rango de voltaje flexible de 4 a 32 V CC (Voltios de Corriente Directa), permitiendo conectarlo directo a las salidas de un PLC sin necesidad de relevadores intermedios.

2. Datos Eléctricos de Fuerza y Gestión de Carga

Las especificaciones técnicas de las obleas de silicio de Fuji Electric garantizan estabilidad frente a regímenes de trabajo severos:

Voltaje de Operación de Carga: Rango seguro de 200 V a 480 V CA (Corriente Alterna) a 50/60 Hz.

Capacidad de Corriente Nominal: Dependiendo del disipador de calor acoplado, esta serie maneja de forma continua corrientes en el rango de 30 a 45 Amperios (A) por fase bajo la categoría de carga AC-51 (cargas resistivas puras o de baja inductancia).

Voltaje Inverso de Pico Repetitivo (V_RRM): Superior a los 1200V para blindar el silicio contra transitorios duros de la subestación.

Aislamiento Dieléctrico: Aislamiento ó

3. Arquitectura del Chasis y Distribución de Bornes

El contactor SS401 de Fuji organiza sus terminales dividiendo drásticamente la fuerza de la señal analógica y digital:

Bornes de Entrada de Fuerza (Línea - Parte Superior): Rotulados como 1/L1, 3/L2 y 5/L3. Aquí se cablean las tres fases procedentes del interruptor termomagnético de protección.

Bornes de Salida de Fuerza (Carga - Parte Inferior): Rotulados como 2/T1, 4/T2 y 6/T3. De aquí viajan los cables de cobre rudo directo hacia el banco de resistencias trifásico.

Terminales de Control de Maniobra (Sección Frontal Pequeña): Rotulados con polaridad estricta como INPUT (+) e INPUT (-). Al inyectar los 24V CC del PLC en estas terminales, un LED interno se enciende y el optoacoplador ceba los tiristores de potencia de forma instantánea.

Gracias a su velocidad de respuesta en milisegundos y su ausencia de desgaste mecánico, el SS401 es la refacción central en:

Control Proporcional de Hornos Industriales (Lazo PID): Conmutación rápida controlada por un pirómetro o PLC para mantener la temperatura exacta de hornos de tratamiento térmico, extrusoras de plástico o túneles de encogido mediante ráfagas de tiempo (Time Proportional Control).

Sistemas de Termoformado y Empaque: Activación de las resistencias de sellado de mordazas en máquinas empacadoras horizontales (Flow Pack) y termoformadoras de película plástica.

Calderas Eléctricas de Vapor: Control de los bancos de resistencias de inmersión para generación de vapor continuo en la industria farmacéutica o alimentaria.
