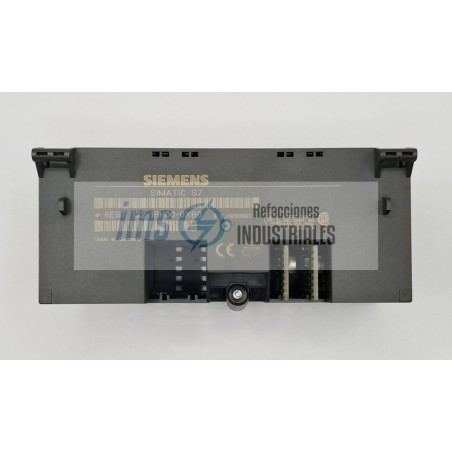

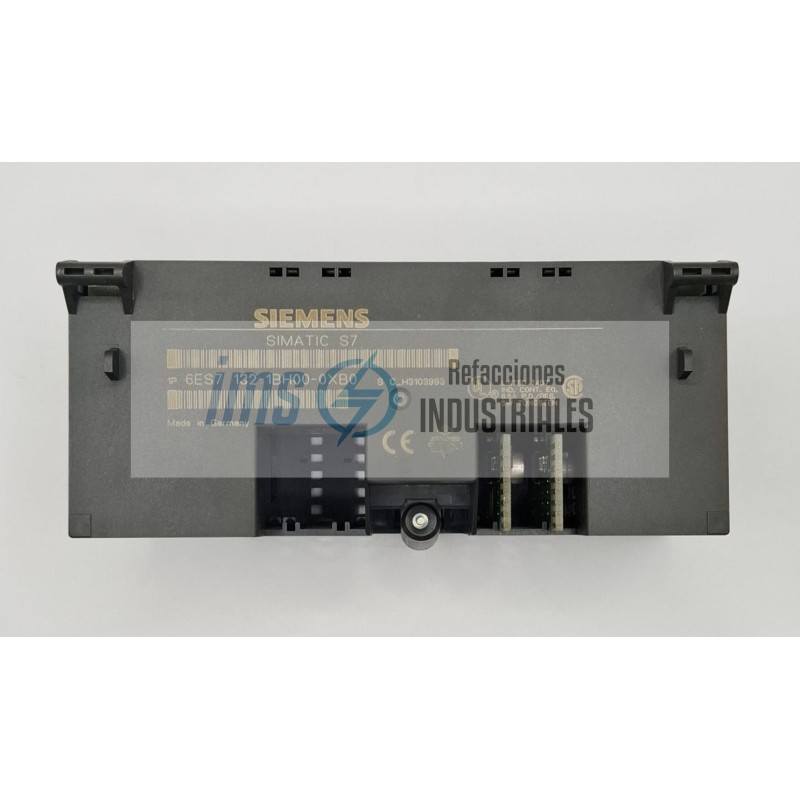

6ES7132-1BH00-0XB0

El Siemens SIMATIC ET 200L (6ES7132-1BH00-0XB0) es un bloque de expansión de salidas digitales perteneciente a la familia ET 200L, una serie de estaciones de periferia descentralizada compactas diseñadas para aplicaciones de automatización donde el espacio es limitado y se requiere una conexión económica a una red PROFIBUS DP.

Este módulo en particular es una unidad de salida digital bloque (Block IO) que combina la electrónica de procesamiento y los terminales de conexió

Especificaciones Técnicas

Tipo de Módulo: Salida Digital (Digital Output).

Número de Salidas: 16 salidas.

Voltaje de Salida: 24V DC.

Corriente de Salida: 0.5 A por canal (corriente total permitida por el módulo es de 8 A).

Aislamiento Galvánico: Sí, entre las salidas y el bus de datos posterior.

Conexión a Red: Requiere un módulo de cabecera ET 200L (IM 151) para comunicarse con el PLC maestro vía PROFIBUS DP.

Caracterí

El ET 200L se caracteriza por su arquitectura de dos piezas:

Módulo de Terminales: Donde se realiza el cableado físico de los sensores y actuadores.

Módulo Electrónico: Es la unidad 6ES7132-1BH00-0XB0 que se inserta sobre el módulo de terminales. Esto permite reemplazar la electrónica sin necesidad de desconectar los cables, facilitando enormemente el mantenimiento.

Diagnóstico por LED

El módulo incluye indicadores visuales en el panel frontal para facilitar la resolución de problemas en campo:

SF (System Fault): LED rojo que indica un error en el módulo o un fallo de comunicación.

LEDs de Canal (0 a 15): LEDs verdes que se iluminan cuando la salida correspondiente está activada (estado lógico 1).

Control de Válvulas: Activación de solenoides en sistemas neumáticos e hidráulicos.

Señalización: Control de lámparas indicadoras, torres de luz y alarmas sonoras en máquinas.

Contactores: Conmutació
