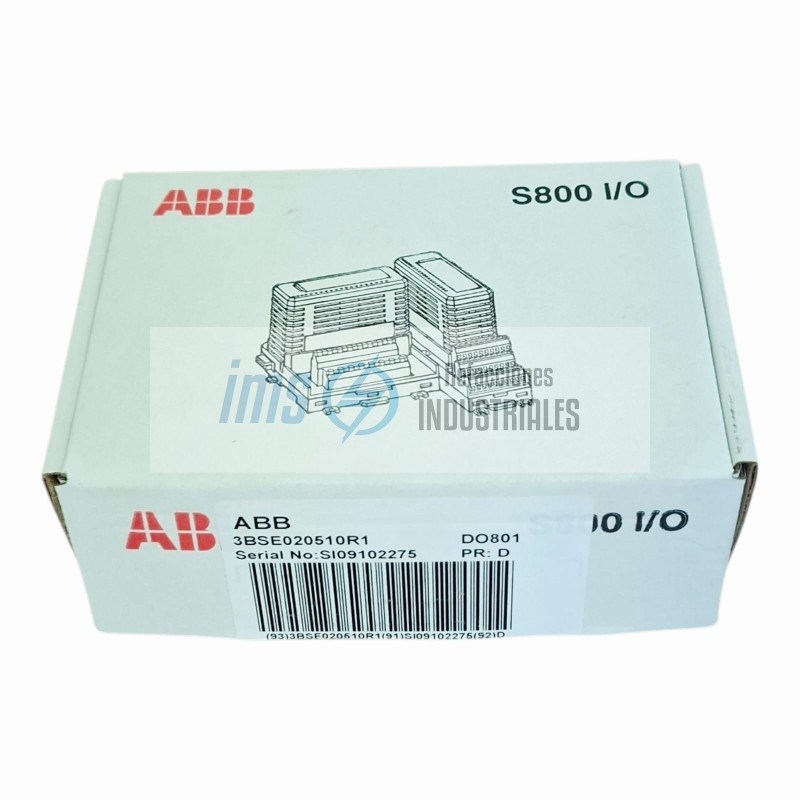

DO801

El DO801 de ABB es un módulo de salidas digitales de 16 canales perteneciente a la familia S800 I/O. Está diseñado para enviar señales de control de 24 V DC desde el sistema de control (AC 800M, 800xA, Advant) hacia actuadores en el proceso, como relés, solenoides de válvulas o luces piloto.

Especificaciones Eléctricas Principales

Número de Canales: 16 canales de salida digital.

Tipo de Salida: Transistor (conmutación por lado de alta o Sourcing).

Voltaje Nominal: 24 V DC.

Rango de Voltaje: 19.2 V a 30 V DC.

Corriente Máxima por Canal: 0.5 Amperios.

Corriente Máxima por Módulo: 8 Amperios (todos los canales activos simultáneamente a plena carga).

Corriente de Fuga (Leakage): Máximo 0.5 mA en estado OFF.

Protección contra Cortocircuitos: Integrada; el módulo limita la corriente y se protege electrónicamente si detecta un corto en la carga.

Características de Hardware y Seguridad

Aislamiento Galvánico: Los canales están aislados eléctricamente de la lógica interna del sistema (ModuleBus), evitando que fallas elé

Indicadores LED:

16 LEDs Amarillos: Uno por cada canal para indicar el estado de salida (Encendido/Apagado).

LED de Falla (F): Se enciende en rojo si el módulo detecta un error interno o sobretemperatura.

LED de Operación (R): Indica que el módulo está alimentado y comunicando correctamente.

Watchdog de Seguridad: Si se pierde la comunicación con el controlador, las salidas pueden configurarse para ir a un estado seguro predefinido (Hold last value o OSP - Output Set as Prescribed).

Instalación y Conexión

El módulo DO801 no tiene terminales de tornillo propios; se inserta en una Base de Terminales (Terminal Base) que debe comprarse por separado.

Bases Compatibles: Típicamente la TU810 (para montaje compacto) o la TU812/TU814 (si se requiere conexión de cables más gruesos).

Alimentación de Campo (L+ / L-): Se requiere alimentar la base con 24 V DC externos para suministrar la potencia que consumirán las cargas (bobinas, lámparas, etc.).

A. Control de Válvulas Solenoides

Activación de válvulas neumáticas o hidráulicas para el control de flujo en plantas de proceso químico o tratamiento de aguas.

B. Mando de Contactores

Envío de la señal de arranque a las bobinas de los contactores en armarios eléctricos de potencia para motores.

C. Señalización y Alarmas

Activación de sirenas, balizas estroboscópicas o lámparas de indicación en paneles de operador.

D. Interfaz con Sistemas de Terceros

Envío de señales de enclavamiento o permisos hacia otros PLC o sistemas de control de máquinas independientes.
