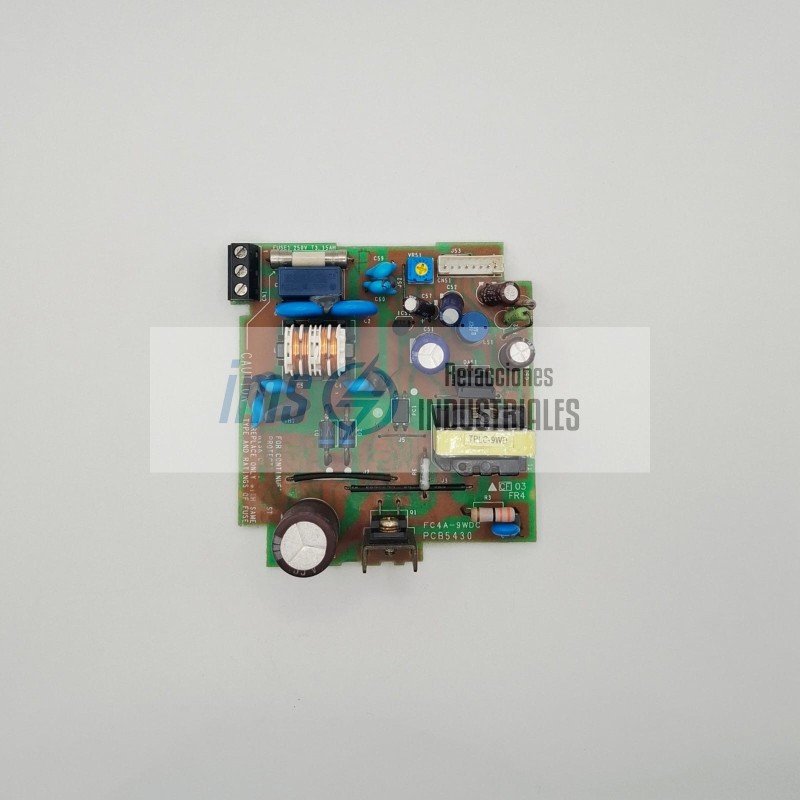

TPLC-9WD

El TPLC-9WD es un transformador de pulsos de alta frecuencia (Chopper Transformer o Switch-Mode Transformer) de grado industrial, diseñado específicamente para operar en las etapas de conmutación de fuentes de poder (SMPS) e inversores electrónicos de potencia.

A diferencia de los transformadores lineales clásicos pesados de láminas de silicio, este transformador chopper trabaja acoplado a transistores de estado sólido (como MOSFETs o IGBTs) que trocean (de ahí el término chopper) la corriente directa a frecuencias ultrasónicas extremadamente elevadas (típicamente entre los 20 kHz y los 150 kHz). Esto permite transferir grandes densidades de energía a través de un núcleo magnético sumamente compacto y ligero sin calentamiento.

1. Relació

El código y especificaciones impresas en la etiqueta de resina definen su rango de conversión de energía:

Relación de Voltaje Estándar: 12 V a 230 V CA. El transformador posee un diseño reversible o de doble propósito dependiendo del circuito impreso en el que esté soldado:

Modo Inversor (Elevador / Step-Up): Recibe pulsos conmutados de 12 V CC (procedentes típicamente de una batería automotriz o de banco de respaldo) a través de su devanado primario grueso y los eleva en el secundario de alambre fino hasta entregar 230 V CA de alta frecuencia, listos para la etapa de rectificación y filtrado de salida.

Modo Fuente Conmutada (Reductor / Step-Down): Utilizado en fuentes de alimentación globales donde se toma la línea comercial de 230 V CA, se rectifica a un Bus de CD de alto voltaje (~310 V CC), se trocea a alta frecuencia y el transformador chopper reduce el voltaje de forma segura y aislada hasta los 12 V CC regulados para alimentar tarjetas lógicas.

2. Datos de Ingeniería y Materiales de Construcción

La física de los transformadores chopper de alta frecuencia dicta requerimientos de materiales muy estrictos:

Núcleo de Ferrita (Ferrite Core): No utiliza hierro dulce. El TPLC-9WD incorpora un núcleo cerámico de ferrita (un compuesto de óxido de hierro combinado con níquel o zinc). La ferrita posee una resistividad eléctrica extremadamente alta, lo que elimina casi por completo las pérdidas de energía por corrientes parásitas (corrientes de Eddy) que calcinarían un transformador común si se operara a alta frecuencia.

Geometría del Chasis (Bobina): Generalmente construido sobre un factor de forma de tipo EE, EI o EFD con pines rígidos de aleació

Aislamiento Galvánico Reforzado: Los devanados primario y secundario están separados físicamente por capas de cinta de poliéster de grado de aislamiento clase B o F (soportando temperaturas de hasta 130°C o 155°C) y barniz dieléctrico al vacío, garantizando un aislamiento dieléctrico superior a los 2500 V entre la etapa de baja tensión y la de alta tensión.

3. Principio de Operación en el Circuito Chopper

Este transformador no puede conectarse jamás directamente a la toma de corriente de la pared o a una batería en corriente directa pura; requiere un circuito oscilador:

Esta señal excita la compuerta (Gate) de transistores MOSFET de potencia que actúan como interruptores abriendo y cerrando el paso de los 12V de la batería millones de veces por segundo sobre el devanado del TPLC-9WD.

El cambio ultrarrápido del campo magnético induce el voltaje elevado de 230V en las terminales del secundario.

Gracias a su balance de 12V-230V y su topología chopper, este transformador es la refacción o componente central en:

Inversores de Corriente Portátiles (Automotrices): Módulos que se conectan al encendedor de 12V del carro para proveer una toma casera de 230V CA para computadoras o herramientas.

Sistemas de Respaldo de Energía (UPS / No-Breaks): Equipos de cómputo y servidores que, al cortarse la luz de la fábrica, elevan instantáneamente los 12V de sus baterías internas a 230V para mantener encendidos los sistemas lógicos.

Fuentes de Alimentación Conmutadas de Equipos Médicos o de Laboratorio: Convertidores de energía aislados de alta eficiencia.
