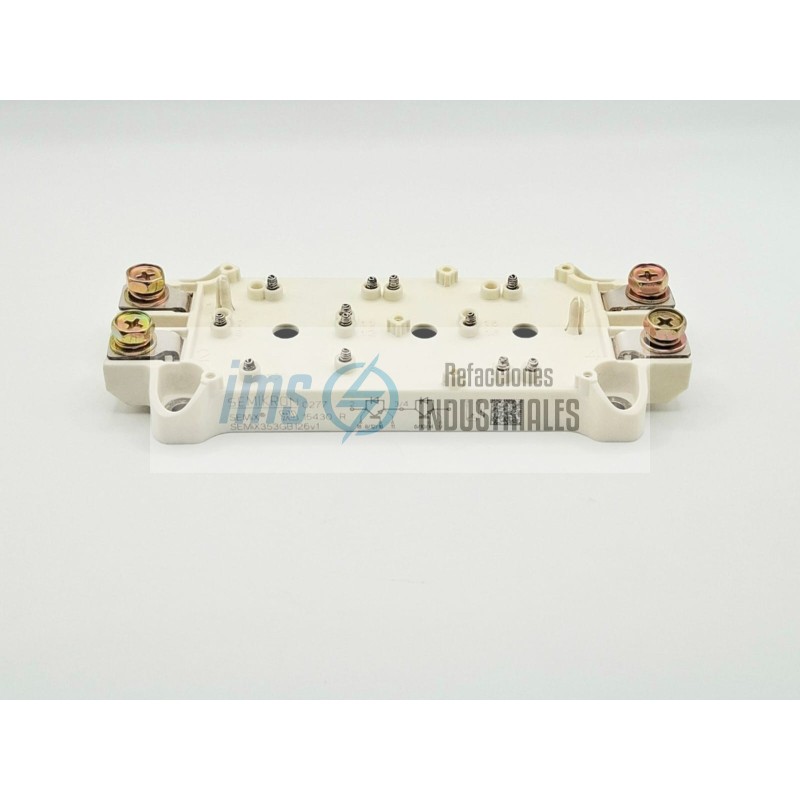

SEMIX353GB126V1

El SEMIX353GB126V1 es un módulo de potencia IGBT de alto rendimiento de la familia SEMiX de Semikron. Este dispositivo destaca por su diseño planar, que permite una construcción de perfil bajo y una distribución térmica muy uniforme, siendo un estándar en variadores de frecuencia industriales y sistemas de energía renovable de media y alta potencia.

Análisis de la Nomenclatura

Cada segmento del código define una capacidad específica del módulo:

SEMiX: Familia de módulos con tecnología de montaje por presión para los contactos de control y terminales de potencia robustos.

353: Indica el tamaño y la generación de la carcasa (Carcasa SEMiX 3).

GB: Configuración de Medio Puente (Half-Bridge). Contiene dos IGBTs conectados en serie con sus respectivos diodos de rotación libre.

12: Voltaje nominal de 1200 Voltios.

6: Indica que utiliza tecnología de chip IGBT3 (Trench Field Stop), optimizada para bajas pérdidas de conducción.

V1: Variante de diseño y optimización de componentes internos.

Especificaciones Eléctricas Principales

Corriente de Colector (Ic): Aproximadamente 350 Amperios (a una temperatura de carcasa de 80°C). Puede manejar picos de hasta 500A-600A en condiciones transitorias.

Vce(sat): Voltaje de saturación bajo (aprox. 1.7V a 2.1V), lo que reduce drásticamente el calor generado cuando el transistor está encendido.

Sensor Térmico: Incluye un NTC (Coeficiente de Temperatura Negativo) integrado para el monitoreo preciso de la temperatura de la placa base desde el PLC o controlador.

Características de Construcción

Tecnología sin Soldadura: Los contactos de control (Gate y Emisor auxiliar) utilizan tecnología de resortes o presión, lo que elimina fallas por fatiga de soldadura debidas a ciclos térmicos.

Perfil Bajo: Su altura reducida permite diseñar gabinetes y sistemas de enfriamiento más compactos.

Separación de Potencia y Control: Los terminales de potencia (tornillos M5/M6) están físicamente alejados de los pines de control para minimizar la interferencia electromagnética (EMI).

Debido a su capacidad de 350A, este módulo se utiliza en aplicaciones de 75 kW a 150 kW:

Variadores de Frecuencia (VFD): Control de motores de gran tamaño en minería, bombeo y ventilación industrial.

Inversores Solares y Eólicos: Conversión de energía de CC a CA en plantas de generación distribuida.

Sistemas de Soldadura de Alta Potencia: Fuentes de corriente para procesos automatizados pesados.

Cargadores de Vehículos Eléctricos (EV): Etapas de potencia en cargadores rápidos de CC.
