MCMA240UI1600ED-XL

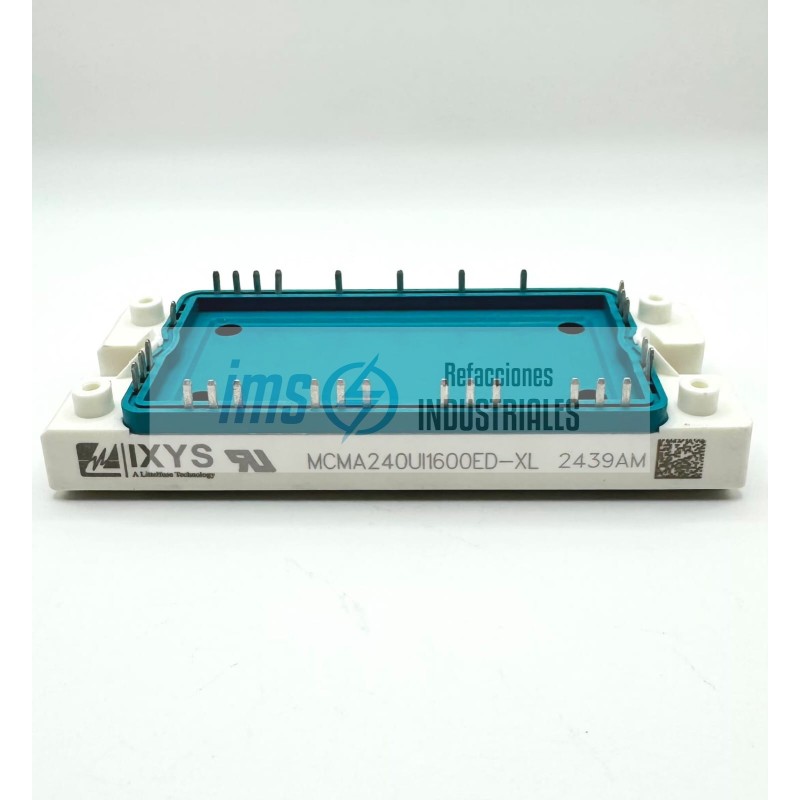

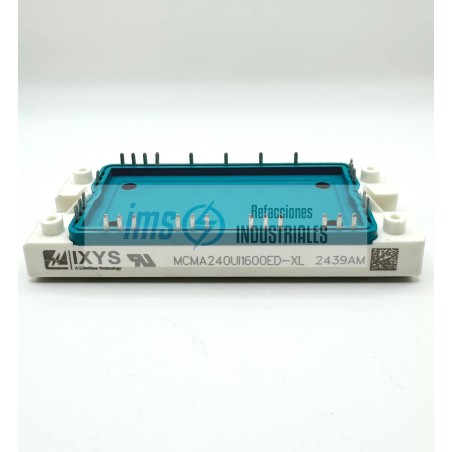

El MCMA240UI1600ED-XL es un módulo de tiristor (SCR) de alta potencia fabricado por IXYS (ahora parte de Littelfuse). Este componente está diseñado bajo la configuración de Diodo/Tiristor o Dual Tiristor (dependiendo del sub-modelo exacto, comúnmente en configuración de medio puente) para aplicaciones de rectificación y control de fase.

Voltaje Máximo de Bloqueo (Vdrm/Vrrm): 1600 V.

Corriente Promedio en Estado Conducido (It av): 240 A (a una temperatura de carcasa de 85 grados Celsius).

Corriente RMS (It rms): Aproximadamente 370 A.

Corriente de Pico No Repetitiva (Itsm): 6500 A (en un ciclo de 50/60 Hz).

Voltaje de Disparo de Puerta (Vgt): 1.5 V máximo.

Corriente de Disparo de Puerta (Igt): 150 mA máximo.

Configuración: Módulo de doble tiristor (Series Connected / Half Bridge).

Encapsulado: Compack (formato estándar de IXYS para alta densidad de corriente).

Aislamiento: Placa base de cobre aislada mediante cerámica DCB (Direct Copper Bonding), lo que permite un aislamiento de hasta 4800 V CA.

Tecnología: Planar Passivated Chips, que garantiza una gran estabilidad de los parámetros de bloqueo a altas temperaturas.

Conexiones de Potencia: Terminales de tornillo robustos.

Montaje: Dos orificios para fijación a disipador de calor.

Diseño XL: Indica una versión con optimización en la transferencia térmica o dimensiones de terminales mejoradas para alta corriente.

1. Controladores de Calefacción Industrial

Se utiliza para regular la potencia de hornos elé

Aplicación: Permite un control preciso de la temperatura en procesos químicos o de fundición de plásticos.

2. Arrancadores Suaves (Soft Starters) para Motores CA

Es el componente clave en los arrancadores suaves de alta potencia que limitan la corriente de arranque de motores trifásicos grandes.

Ventaja: Al controlar el ángulo de disparo del tiristor, el voltaje aumenta gradualmente, evitando picos de corriente que podrían dañar la red eléctrica o la mecánica del motor.

3. Rectificadores Controlados (Puentes AC/DC)

Utilizado en fuentes de alimentación de alta corriente donde se requiere que el voltaje de salida de corriente continua sea ajustable.

Aplicación: Cargadores de baterías industriales de gran escala o sistemas de galvanoplastia.

4. Control de Iluminación de Escenarios (Dimmers Industriales)

En sistemas de iluminación de teatros o estadios donde se manejan cargas de miles de vatios, estos módulos controlan la intensidad de la luz de forma eficiente.
