DF100AA160

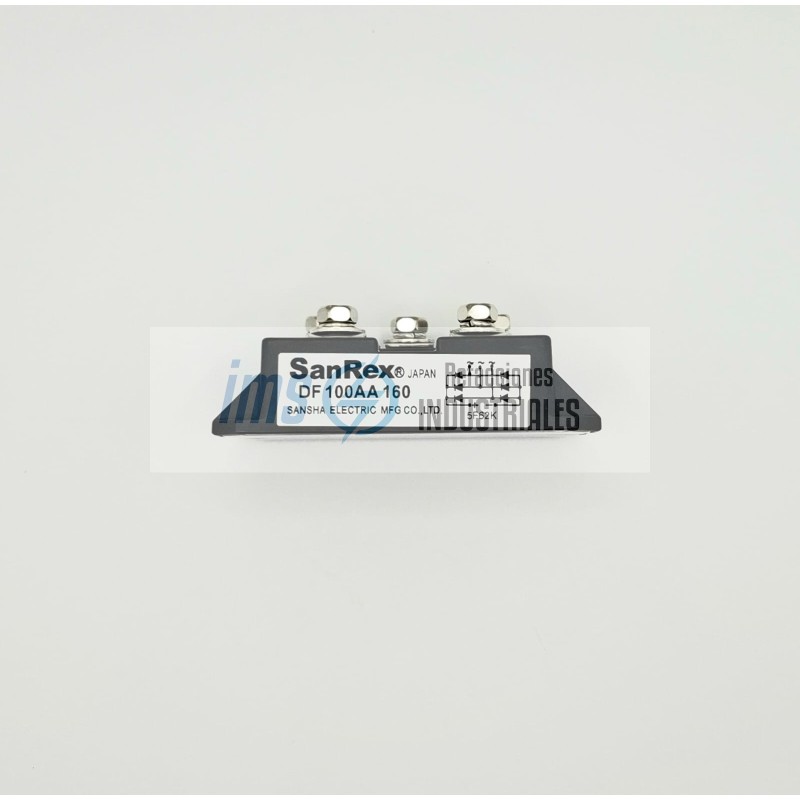

El SanRex DF100AA160 es un módulo rectificador de puente trifásico de alta potencia, diseñado para convertir corriente alterna (AC) en corriente continua (DC) en entornos industriales exigentes. SanRex es reconocido por la robustez de sus semiconductores, y este modelo es un estándar en aplicaciones de soldadura y control de motores.

Voltaje Inverso de Pico Repetitivo (Vrrm): 1600 Voltios. Esta alta clasificación le permite operar con seguridad en redes de 440V, 480V e incluso hasta 600V AC, protegiendo contra picos de voltaje transitorios.

Corriente de Salida DC (Id): 100 Amperios (calculados con una temperatura de carcasa de 105°C).

Corriente de Sobretensión (Ifsm): Soporta picos accidentales de hasta 1200 Amperios (en medio ciclo de 60Hz), lo que lo hace muy resistente a fallos por carga inicial de capacitores.

Baja Caída de Voltaje Directo: Aproximadamente 1.1V a 1.2V por diodo, lo que minimiza la generación de calor y maximiza la eficiencia energética.

Características Físicas y Montaje

Encapsulado: Tipo M-Direct. Es un bloque compacto con una base metálica aislada que permite el montaje directo sobre un disipador de calor.

Terminales: Cuenta con 5 terminales de tornillo robustos (3 para las fases de entrada AC y 2 para la salida +/- DC). Los terminales están claramente etiquetados en la parte superior.

Aislamiento: La base de cobre está aislada eléctricamente del circuito interno, soportando voltajes de aislamiento de hasta 2500V AC.

Dimensiones: Aproximadamente 80 mm de largo x 40 mm de ancho x 32 mm de alto.

Inversores de Soldadura: Rectificación de la entrada de red para alimentar los circuitos de alta frecuencia.

Variadores de Frecuencia (VFD): Etapa de entrada (bus DC) para motores industriales.

Fuentes de Alimentación DC: Cargadores de baterías industriales y sistemas de galvanoplastia.

Sistemas de Elevadores: Rectificación de potencia para frenos y motores de tracción.
