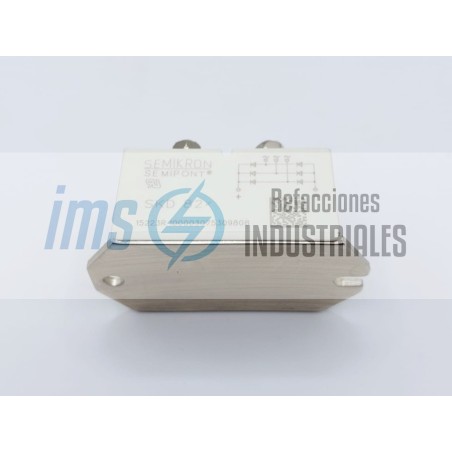

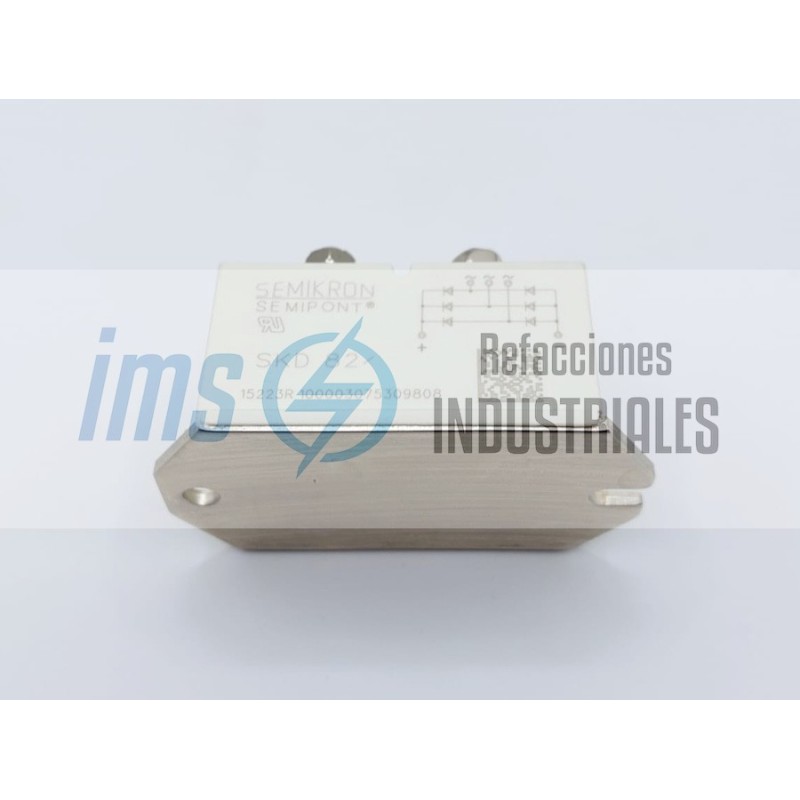

SKD82/18

El SKD82/18 de SEMIKRON es un puente rectificador trifásico de potencia encapsulado en un mó

Voltaje Inverso de Pico Repetitivo (Vrrm): 1800 V.

Corriente de Salida Nominal (Id): 82 A (a una temperatura de carcasa de 85 °C).

Configuración: Puente trifásico completo (6 diodos interconectados).

Voltaje Directo (Vf): Aproximadamente 1.6 V (a una corriente de 150 A).

Corriente de Sobretensión (Ifsm): 700 A (pico de 10 ms a 25 °C).

Corriente de Fuga: Máximo 5 mA (a Vrrm).

Encapsulado: SEMIPONT 3.

Aislamiento: Placa base de metal aislada internamente mediante cerámica, soportando un voltaje de aislamiento de hasta 3000 V CA.

Transferencia Térmica: Excelente disipación de calor gracias a su base metálica plana.

Conexiones: Terminales de tornillo para una sujeción mecánica firme y segura bajo altas corrientes.

Montaje: Se fija al disipador mediante dos tornillos.

Dimensiones: Aproximadamente 51 mm de largo x 45 mm de ancho.

Temperatura de Operación: -40 °C a +150 °C (temperatura de unión).

1. Etapa de Rectificación en Variadores de Frecuencia (VFD)

Es el componente de entrada en la mayoría de los variadores de velocidad para motores industriales.

Aplicación: Convierte la línea trifásica de 440V/480V en un voltaje de bus de CC estable para que los IGBTs puedan generar la salida variable hacia el motor.

Ventaja: Su alta capacidad de 1800V ofrece una protección robusta contra transitorios de voltaje en la red eléctrica.

2. Fuentes de Alimentación Industriales

Se utiliza en cargadores de baterías de gran escala y fuentes de CC para procesos de galvanizado o electrólisis.

Aplicación: Rectificación de la salida de transformadores trifásicos para obtener corrientes continuas de alta magnitud.

3. Sistemas de Soldadura por Arco

En máquinas de soldar tipo inverter o rectificadoras, este módulo se encarga de la conversión inicial de energía para alimentar el circuito de conmutación.

4. Excitadores para Generadores y Motores Sincrónicos

Utilizado en los circuitos de excitación de campo donde se requiere una fuente de CC confiable a partir de una fuente de CA trifásica.
